Bently Nevada 3300/05-27-01-01 8-positie 19-inch EIA-rack

Productoverzicht

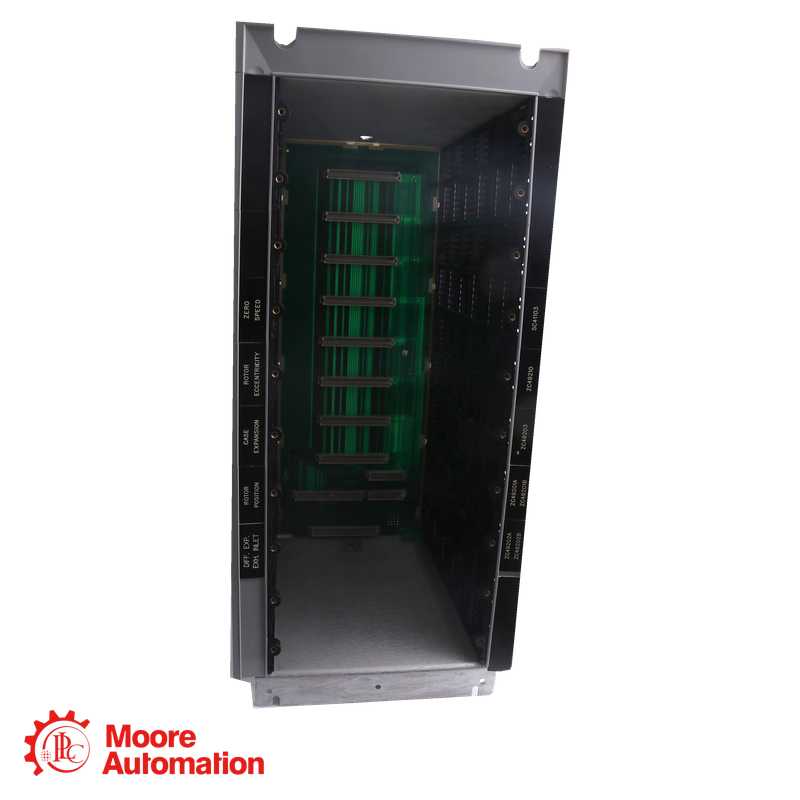

De Bentley Nevada 3300/05-27-01-01 Dit is een 19-inch EIA-rack met acht posities voor het 3300-machinebewakingssysteem. Het biedt de montagestructuur en backplane-aansluitingen voor een 3300-voeding, systeemmonitor en afzonderlijke machinebewakingsmodules. Positie 1 is gereserveerd voor de voeding en positie 2 voor de systeemmonitor. De overige zes posities bieden plaats aan compatibele 3300-monitormodules. Achter elke monitorpositie kan een bijbehorende signaalingang of relaismodule worden geïnstalleerd. Deze configuratie maakt gebruik van het SDI/DDI-compatibele rackontwerp. De montageoptie biedt de benodigde gaten in het voorpaneel voor 19-inch EIA-montage of plaatsing in een compatibele weerbestendige behuizing.

Uitsplitsing van ordernummers
3300/05 -- Bently Nevada 3300 systeemrek
27--Racket met acht posities en 19-inch EIA-montage
01--Optie voor goedkeuring door CSA/NRTL/C-agentschap
01--Montagemogelijkheid voor een weerbestendige behuizing of 19-inch EIA-rack

Technische informatie

Voordelen&Functies

• Acht-positie 3300-bewakingssysteem rack
• Geschikt voor standaard 19-inch EIA-montagestructuren
• Zes beschikbare posities voor individuele monitormodules
• Aparte locaties voor de voeding en systeemmonitor
• Achterste posities voor signaalinvoer en relaismodules
• SDI/DDI-compatibele backplane-configuratie
• Modulaire structuur maakt systeemuitbreiding mogelijk
• Biedt gemakkelijke toegang tot de modules aan de voor- en achterzijde
• Geleidend antistatisch materiaal voert elektrostatische ontlading af.
• De frontplaat ondersteunt individuele machine-puntidentificatie.
• Elimineert interne bekabeling tussen racks.
• Geschikt voor bedieningspanelen en installaties in weerbestendige behuizingen

AToepassingsgebieden

- Monitoringsystemen voor turbinemachines
-Compressortrillingsbewakingspanelen
- Generator- en turbinegeneratorinstallaties
- Beveiligingssystemen voor pompen en grote motoren
-Roterende apparatuur voor raffinaderijen en petrochemische installaties
- Bewakingskasten voor energieopwekking
-19-inch industriële apparatuurrekken
- Weerbestendige behuizingen voor machinebewaking
- Uitbreiding of onderhoud van een reeds geïnstalleerd 3300-systeem

Belangrijkste merken

Veelgestelde vragen

1. Hoeveel monitormodules passen er in dit rack?
Het rack heeft in totaal acht posities. Nadat positie 1 en 2 zijn toegewezen aan de voeding en de systeemmonitor, blijven er zes posities over voor individuele monitoringmodules.

2. Is de 3300/05-27-01-01 Geschikt voor een 19-inch rack?
Ja. Optie "27" duidt op een achtpositiesrek ontworpen voor 19-inch EIA-montage. De laatste "01" geeft de bijbehorende montage-opstelling aan.

3. Wat is er achter elke monitorpositie geïnstalleerd?
Elke monitorpositie heeft een aansluiting aan de achterzijde voor de betreffende signaalingang of relaismodule. De exacte module aan de achterzijde is afhankelijk van de monitor die op die positie is geïnstalleerd.

4. Welke 3300-systeemconfiguraties ondersteunen dit rack?
De "27"-rackoptie behoort tot de SDI/DDI-compatibele rackgroep. Controleer vóór de installatie de systeemmonitor, voeding, backplane en monitorfirmware als complete configuratie.
