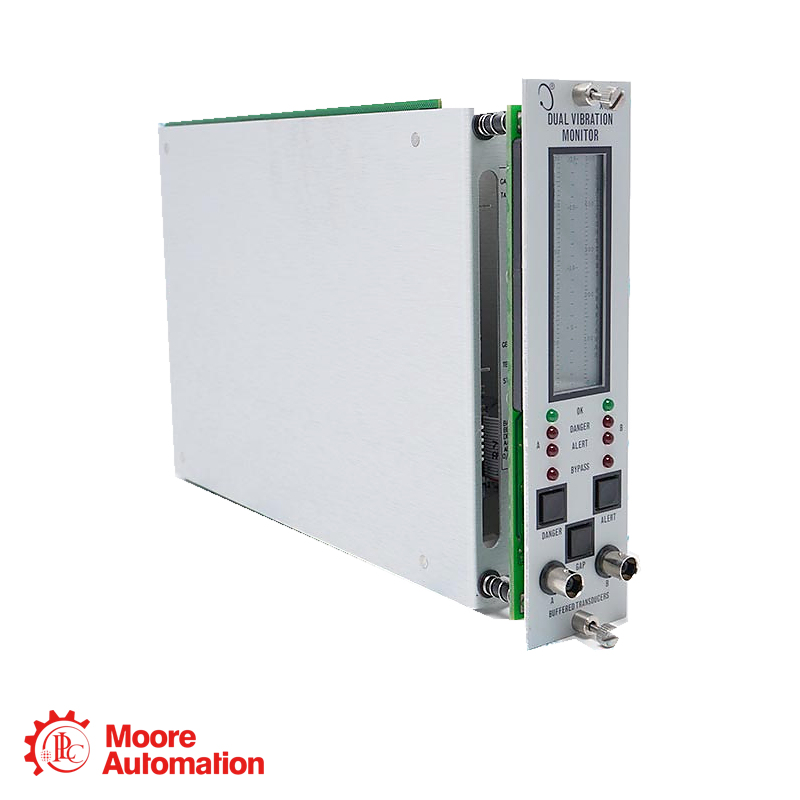

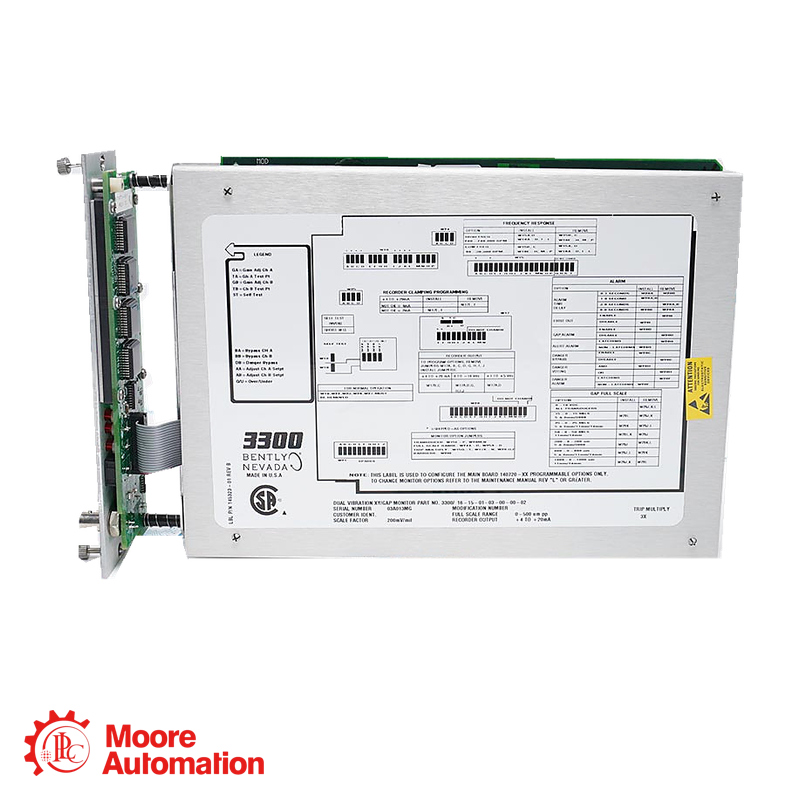

De Bently Nevada 3300/16-15-01-03-00-00-00 is een XY/GAP dubbele trillingsmonitor voor het 3300 machinebeveiligingssysteem.
Merk :
Bently NevadaOnderdeel nummer :
3300/16-15-01-03-00-00-00Gewicht :
1.2 kgDimensie :
19.1 × 3.8 × 30.5 cmLand van herkomst :
USAHS-code :
8537101190Beschrijving :
XY/GAP Monitor
KRIJG DE BESTE PRIJS | VERKOOPCONTACT |
Contactpersoon | Frida |
☎ Mobiel / WhatsApp |
Productoverzicht
De Bentley Nevada 3300/16-15-01-03-00-00-00 Dit is een XY/GAP dubbele trillingsmonitor voor het 3300 machinebeveiligingssysteem. Deze meet continu twee onafhankelijke kanalen: radiale asvibratie en gemiddelde aspositie, oftewel de spleet tussen de sensoren. Deze configuratie heeft een piek-tot-piek meetbereik van 0–500 µm, accepteert compatibele 200 mV/mil Proximitor sensorinputs en omvat een quad epoxy-afgedichte alarmrelaismodule. Deze wordt besteld zonder keuringseisen, veiligheidsbarrières of tripmultiplicatie.
Uitsplitsing van ordernummers
3300/16 — XY/GAP Dubbele vibratiemonitor
15 — 0–500 µm piek-tot-piek volledig bereik
01 — 3300 8 mm, 3300 XL 8 mm of 7200 5 mm/8 mm Proximitor sensoringang; 200 mV/mil
03 — Quad-relaismodule, met epoxy afgedicht
00 — Goedkeuring van het agentschap niet vereist
00 — Geen veiligheidsbarrière
00 — Geen reis vermenigvuldigen
Technische informatie
Parameter | Waarde |
Fabrikant | Bentley Nevadaa |
Productlijn | 3300-systeem |
Bestelnummer | 3300/16-15-01-03-00-00-00 |
Producttype | XY/GAP dubbele vibratiemonitor |
Meetkanalen | 2 onafhankelijke kanalen |
Gemeten variabelen | Radiale trilling en gemiddelde aspositie (speling) |
Volledig assortiment | 0–500 µm piek-tot-piek |
Geaccepteerde signaalingangen | Een of twee nabijheidssondesignalen |
Compatibele transducers | 3300 8 mm, 3300 XL 8 mm en 7200 5 mm of 8 mm Proximitor-sensoren |
Invoergevoeligheid | 200 mV/mil (8 V/mm) |
Ingangsimpedantie | 10 kΩ |
Alarmrelaisoptie | Quad-relais, met epoxy afgedicht |
Nominaal stroomverbruik | 2 W |
Nauwkeurigheid van signaalconditionering bij 25 °C | ±0,33% van de volledige schaal (typisch); ±1% maximaal |
Frequentieresponsopties | 4–4000 Hz of 1–600 Hz |
Uitvoeropties van de recorder | 4–20 mA, 1–5 VDC of 0 tot −10 VDC |
Gap Alarmvertraging | 6 seconden |
Bedrijfstemperatuur | 0°C tot +65°C |
Bewaartemperatuur | -40°C tot +85°C |
Relatieve luchtvochtigheid | Tot 95%, niet-condenserend |
Voordelen&Functies
• Bewaakt twee onafhankelijke radiale trillingskanalen.
• Meet de gemiddelde aspositie via de spanning over de afstand tussen de meetsonde.
• Ondersteunt compatibele 3300 8 mm, 3300 XL 8 mm en 7200 5 mm of 8 mm Proximitor-sensoren.
• Geeft de volgende indicaties weer: Waarschuwing, Gevaar, OK en Omzeilen.
• Biedt aparte recorderuitgangen voor beide kanalen.
• Neemt één 3300 rackpositie in beslag.
• Inclusief vier met epoxy afgedichte alarmrelais voor deze specifieke configuratie.
AToepassingsgebieden
-Tweekanaals relatieve asvibratiebewaking in bestaande 3300-racks.
-X/Y radiale trillingsmeting op turbines, compressoren, pompen en andere roterende machines.
-Monitoring van de afstand tussen de sonde en de gemiddelde aspositie.
-Machinebeveiligingssystemen die gebruikmaken van compatibele 200 mV/mil naderingssensoren.
-Exacte vervanging waarbij het bereik, het ingangstype, de relaisconfiguratie, de barrières en de uitschakelmultiplicatoropties moeten overeenkomen met de geïnstalleerde unit.
Belangrijkste merken
Nee. Merk Belangrijkste productlijnen 1 ABB DSQC-serie industriële robotonderdelen; Bailey INFI 90; DCS 2 HoningGoed 51-serie; MU-serie; MC-serie; TC-serie; CC-serie 3 General Electric (GE) IC693-serie; IC697-serie; IC695-serie; DS200-serie 4 PLC 1756-serie; 1747-serie; 1746-serie 5 Schneider Electric 140-serie 6 Bentley Nevada 3500-serie; 3300-serie; 330180-kabels 7 Foxboro FBM203; FBM204; FBM217; FBM231; FCP240; FCP270 8 Westinghouse 1C-serie; 5X-serie 9 Triconex 3008; 3511; 3625; 3664; 3721; 3700A 10 Siemens 6DD-serie; 6DP-serie; 6ES5-serie; 6DR-serie; 6GK-serie
Veelgestelde vragen
Wat betekent de Bentley Nevada? 3300/16-15-01-03-00-00-00 monitor?
De Bently Nevada 3300/16-15-01-03-00-00-00 meet twee onafhankelijke radiale trillingskanalen en de gemiddelde aspositie met behulp van compatibele nabijheidssensorsystemen.
Welk meetbereik is geconfigureerd in de Bentley Nevada? 3300/16-15-01-03-00-00-00?
De optie '15 range' configureert de Bently Nevada 3300/16-15-01-03-00-00-00 voor trillingsmetingen met een piek-tot-piekbereik van 0–500 µm.
Welke transducers zijn compatibel met de Bentley Nevada? 3300/16-15-01-03-00-00-00?
De 01-ingang ondersteunt 3300 8 mm, 3300 XL 8 mm en 7200 5 mm of 8 mm Proximitor-sensoren met een gevoeligheid van 200 mV/mil.
