/Bentley Nevada 3300/20-05-03-01-00-00 Dubbele stuwkrachtpositiemonitor
Bentley Nevada 3300/20-05-03-01-00-00 Dubbele stuwkrachtpositiemonitor
Bentley Nevada 3300/20-05-03-01-00-00 Dubbele stuwkrachtpositiemonitor
Bentley Nevada 3300/20-05-03-01-00-00 Dubbele stuwkrachtpositiemonitor

Bentley Nevada 3300/20-05-03-01-00-00 Dubbele stuwkrachtpositiemonitor

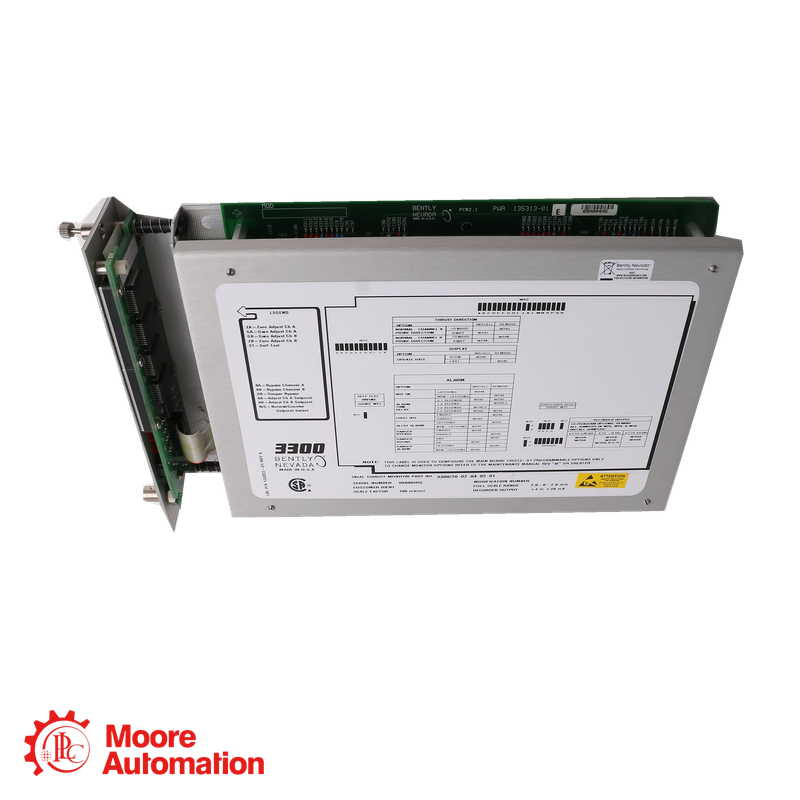

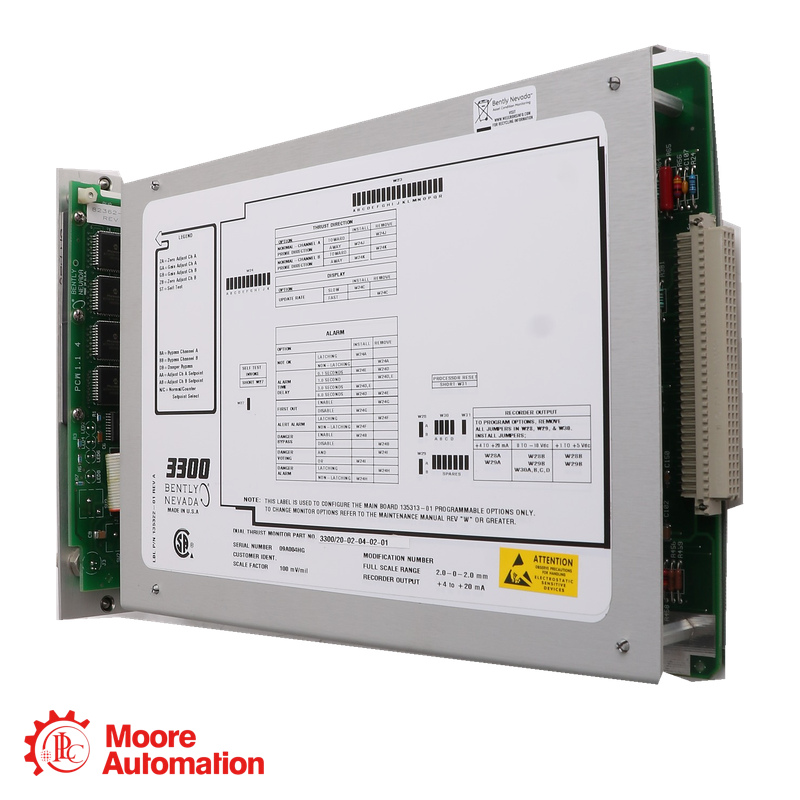

De Bently Nevada 3300/20-05-03-01-00-00 is een dubbele drukregelaar voor positiebewaking, ontworpen voor continue meting van de axiale positie van een as.

  • Merk :

    Bently Nevada
  • Onderdeel nummer :

    3300/20-05-03-01-00-00
  • Gewicht :

    1.2 kg
  • Dimensie :

    5.1 × 20.3 × 33.0 cm
  • Land van herkomst :

    USA
  • HS-code :

    8537101190
  • Beschrijving :

    Dual Thrust Position Monitor

KRIJG DE BESTE PRIJS

VERKOOPCONTACT

Contactpersoon

Frida

✉ E-mail

sales5@mooreplc.com

☎ Mobiel / WhatsApp

+86 153 5940 8275


Productoverzicht

De Bentley Nevada 3300/20-05-03-01-00-00 Dit is een dubbele druklagerpositiebewaker, ontworpen voor continue meting van de axiale positie van de as. De twee onafhankelijke meetkanalen stellen operators in staat veranderingen in de asbeweging ten opzichte van de axiale speling van de machine te observeren en omstandigheden te identificeren die kunnen wijzen op problemen met het druklager. Deze configuratie biedt een meetbereik van 50-0-50 mil en werkt met 7200-serie 14 mm- of 3300 HTPS Proximitor-systemen met een gevoeligheid van 100 mV/mil. De module bevat met epoxy afgedichte alarmrelais en neemt één positie in beslag in een 3300-bewakingsrack.


Uitsplitsing van ordernummers
3300/20 — Dubbele stuwkrachtpositiemonitor
05 — 50-0-50 mil volledig schaalbereik
03 — Voor 7200-serie 14 mm of 3300 HTPS Proximitor-systemen; gevoeligheid van 100 mV/mil
01 — Optie voor met epoxy afgedicht alarmrelais
00 — Goedkeuring van het agentschap niet vereist
00 — Geen veiligheidsbarrière


Technische informatie

Parameter

Waarde

Fabrikant

Bentley Nevada

Productlijn

3300-systeem

Bestelnummer

3300/20-05-03-01-00-00

Producttype

Dubbele stuwkrachtpositiemonitor

Meetkanalen

2 onafhankelijke kanalen

Volledig assortiment

50-0-50 mils

Compatibele nabijheidssystemen

7200-serie 14 mm of 3300 HTPS Proximitor-systemen

Invoergevoeligheid

100 mV/mil (4 V/mm)

Geaccepteerde signaalingangen

Een of twee nabijheidssondesignalen

Ingangsimpedantie

10 kΩ

Alarmrelaisoptie

Epoxy-afgedichte alarmrelais

Nominaal stroomverbruik

1,5 W

Nauwkeurigheid van signaalconditionering bij 25 °C

±0,33% van de volledige schaal (typisch); ±1% maximaal

Alarmtypen

Bidirectionele waarschuwings- en gevaaralarmen

Alarminstelpuntbereik

0–100% van de volledige schaal

Alarmherhaalbaarheid

±0,39% van de volledige schaal

Alarmvertragingopties

0,1, 1, 3 of 6 seconden

Gevaarlijke estafettestemmen

EN of OF, veldprogrammeerbaar

Uitvoeropties van de recorder

4–20 mA, 1–5 VDC of 0 tot −10 VDC

Voedingsspanning transducer

-24 VDC of -18 VDC, programmeerbaar in het veld.

Bedrijfstemperatuur

0°C tot +65°C

Bewaartemperatuur

-40°C tot +85°C

Relatieve luchtvochtigheid

Tot 95%, niet-condenserend

Rackvereisten

Eén rackpositie

Gewicht

1 kg (2,2 lb)


Voordelen&Functies

• Bewaakt continu twee onafhankelijke stuwkrachtpositiekanalen
• Meet de axiale positie van de as ten opzichte van de axiale speling van de machine.
• Biedt een volledig meetbereik van 50-0-50 mil
• Ondersteunt de 7200-serie 14 mm en de 3300 HTPS Proximitor-systemen
• Biedt instelbare alarmdrempels voor waarschuwing en gevaar.
• Ondersteunt veldprogrammeerbare AND- of OR-gevaarrelaisstemming
• Biedt een onafhankelijke opname-uitgang voor elk kanaal
• Maakt gebruik van met epoxy afgedichte alarmrelais voor betrouwbare bewakingstoepassingen


AToepassingsgebieden

-Conditiebewaking van de druklagers van turbines en compressoren
- Axiale positiemeting van de as op roterende machines
- Machinebeveiligingssystemen die twee onafhankelijke stuwkrachtkanalen vereisen
- Industriële bewakingssystemen met behulp van racks uit de 3300-serie
- Kritische roterende apparatuur die instelbare waarschuwings- en gevaaralarmen vereist


Belangrijkste merken

Nee.

Merk

Belangrijkste productlijnen

1

ABB

DSQC-serie industriële robotonderdelen; Bailey INFI 90; DCS

2

HoningGoed

51-serie; MU-serie; MC-serie; TC-serie; CC-serie

3

General Electric (GE)

IC693-serie; IC697-serie; IC695-serie; DS200-serie

4

PLC

1756-serie; 1747-serie; 1746-serie

5

Schneider Electric

140-serie

6

Bentley Nevada

3500-serie; 3300-serie; 330180-kabels

7

Foxboro

FBM203; FBM204; FBM217; FBM231; FCP240; FCP270

8

Westinghouse

1C-serie; 5X-serie

9

Triconex

3008; 3511; 3625; 3664; 3721; 3700A

10

Siemens

6DD-serie; 6DP-serie; 6ES5-serie; 6DR-serie; 6GK-serie


Veelgestelde vragen

1. Wat betekent de 3300/20-05-03-01-00-00 monitor?
Het meet continu twee onafhankelijke kanalen van de axiale positie van de as ten opzichte van de axiale speling van de machine. Veranderingen in de gemeten positie kunnen een vroege indicatie geven van problemen met het druklager.

2. Welke nabijheidssystemen zijn compatibel met deze configuratie?
De ingangsoptie "03" is bedoeld voor 7200-serie 14 mm- of 3300 HTPS-nabijheidssystemen die werken met een gevoeligheid van 100 mV/mil.

3. Ondersteunt de monitor dual-channel alarm voting?
Ja. De gevaarrelaisstemming kan in het veld worden geprogrammeerd voor een EN- of OF-werking. Bently Nevada adviseert een opstelling met twee sondes en EN-stemming voor het bewaken van de kritische stuwkrachtpositie.
