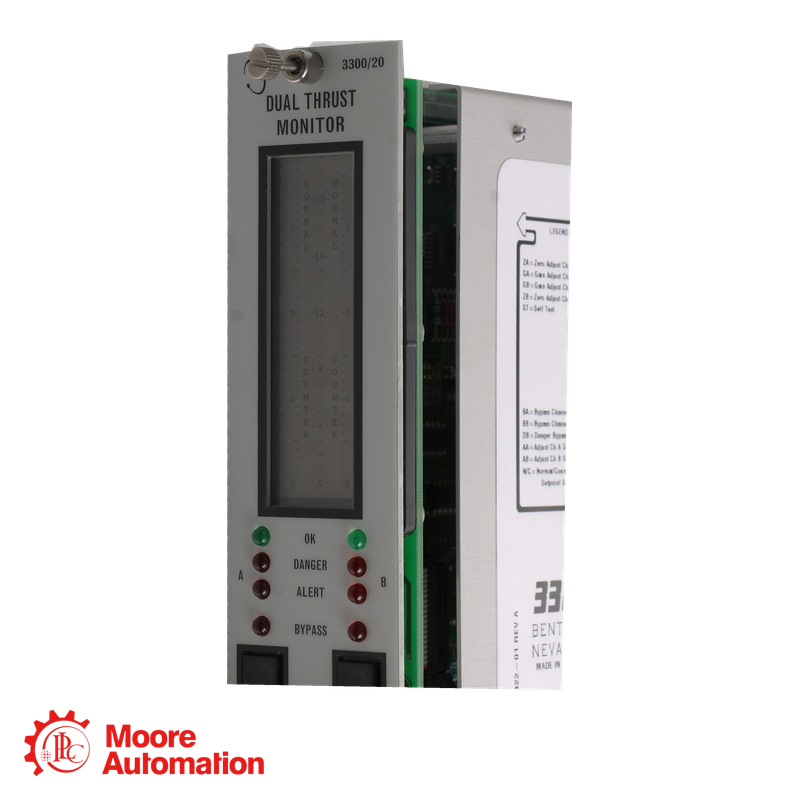

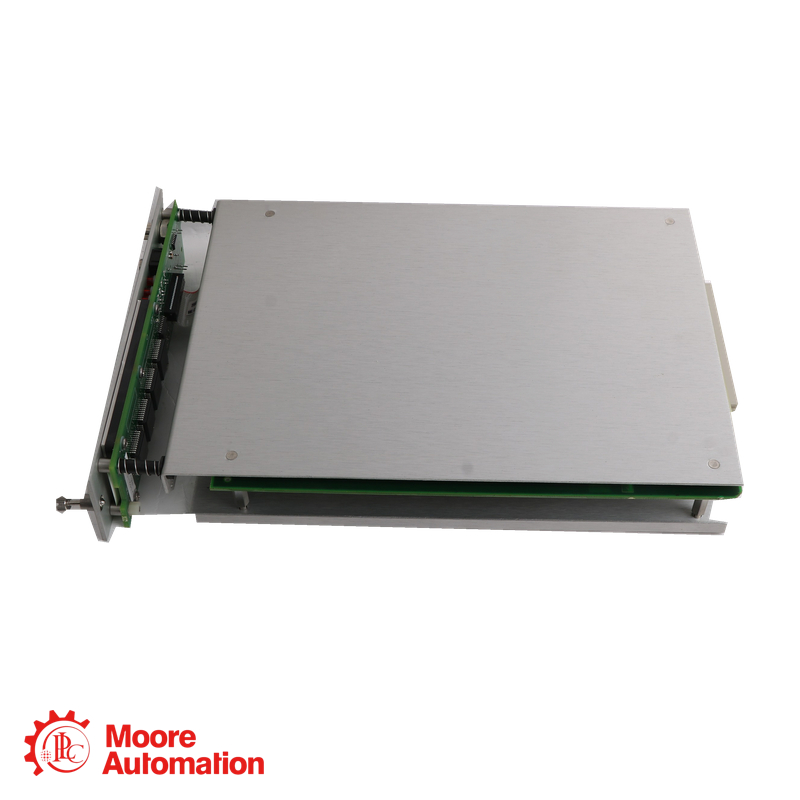

Bentley Nevada 3300/20-13-03-01-00-00 Dubbele stuwkrachtpositiemonitor
Bentley Nevada 3300/20-13-03-01-00-00 Dubbele stuwkrachtpositiemonitor
Bentley Nevada 3300/20-13-03-01-00-00 Dubbele stuwkrachtpositiemonitor

Bentley Nevada 3300/20-13-03-01-00-00 Dubbele stuwkrachtpositiemonitor

De Bently Nevada 3300/20-13-03-01-00-00 is een positiebewaker met dubbele stuwkracht voor machines die zijn uitgerust met een 3300-bewakingssysteem.

  • Merk :

    Bently Nevada
  • Onderdeel nummer :

    3300/20-13-03-01-00-00
  • Gewicht :

    1.1 kg
  • Dimensie :

    17.5 × 10.4 × 4.1 cm
  • Land van herkomst :

    USA
  • HS-code :

    8537101190
  • Beschrijving :

    Dual Thrust Position Monitor

KRIJG DE BESTE PRIJS

VERKOOPCONTACT

Contactpersoon

Frida

✉ E-mail

sales5@mooreplc.com

☎ Mobiel / WhatsApp

+86 153 5940 8275


Productoverzicht

De Bentley Nevada 3300/20-13-03-01-00-00 Dit is een dubbele stuwkrachtpositiebewaker voor machines die zijn uitgerust met een 3300-bewakingssysteem. Hij volgt continu twee onafhankelijke kanalen van de axiale positie van de as, waardoor de beweging kan worden geëvalueerd ten opzichte van de beschikbare axiale speling van de machine. Deze configuratie heeft een volledig meetbereik van 2,0-0-2,0 mm. De ingang is ontworpen voor een 7200-serie 14 mm of een 3300 HTPS Proximitor-systeem met een gevoeligheid van 100 mV/mil. De bewaker biedt tevens epoxy-afgedichte alarmrelais, instelbare waarschuwings- en gevaardrempels, onafhankelijke recorderuitgangen en in het veld programmeerbare alarmstemming.


Uitsplitsing van ordernummers
3300/20 — Dubbele stuwkrachtpositiemonitor
13 — 2,0-0-2,0 mm volledig bereik
03 — 7200-serie 14 mm of 3300 HTPS Proximitor-systemen; gevoeligheid van 100 mV/mil
01 — Optie voor met epoxy afgedicht alarmrelais
00 — Goedkeuring van het agentschap niet vereist
00 — Geen veiligheidsbarrière


Technische informatie

Parameter

Waarde

Fabrikant

Bentley Nevada

Productlijn

3300-systeem

Bestelnummer

3300/20-13-03-01-00-00

Producttype

Dubbele stuwkrachtpositiemonitor

Meetkanalen

2 onafhankelijke kanalen

Gemeten variabele

Axiale positie van de as ten opzichte van de axiale speling van de machine

Volledig assortiment

2,0-0-2,0 mm

Geaccepteerde signaalingangen

Een of twee nabijheidssondesignalen

Compatibele Proximitor-systemen

7200-serie 14 mm of 3300 HTPS

Nominaal stroomverbruik

1,5 W

Alarminstelpuntbereik

0–100% van de volledige schaal

Alarmherhaalbaarheid

Binnen 0,39% van de volledige schaal

Normale stuwkrachtrichting

Naar of van de sonde, programmeerbaar via kanaal

Uitvoeropties van de recorder

+4–20 mA, +1–5 VDC of 0 tot −10 VDC

Uitvoerhoeveelheid van de recorder

Eén onafhankelijke uitgang per kanaal

Spanningsuitgangsimpedantie

100 Ω

Minimale uitgangsspanning

10 kΩ

4–20 mA uitgangsbelasting

0–600 Ω

Gebufferde transduceruitgangen

Eén coaxiale uitgang aan de voorzijde en één aansluiting aan de achterzijde per kanaal.

Voedingsspanning transducer

-24 VDC of -18 VDC, programmeerbaar in het veld.

Schermresolutie

Binnen ±1,6% van de volledige schaal van de monitor.

Bedrijfstemperatuur

0°C tot +65°C

Bewaartemperatuur

-40°C tot +85°C

Relatieve luchtvochtigheid

Tot 95%, niet-condenserend


Voordelen&Functies

• Meet continu twee onafhankelijke stuwkrachtpositiekanalen
• Biedt een volledig meetbereik van 2,0-0-2,0 mm
• Accepteert één of twee signaalingangen voor nabijheidssensoren
• Ondersteunt de 7200-serie 14 mm en de 3300 HTPS Proximitor-systemen
• Biedt instelbare bidirectionele alarm- en gevaarsignalen.
• Ondersteunt veldprogrammeerbare AND- of OR-gevaarrelaisstemming
• Inclusief een onafhankelijke opname-uitgang voor elk kanaal
• Geeft lokaal de kanaalpositie, de afstand tussen de probes en de monitorstatus weer.


AToepassingsgebieden

- Bewaking van de axiale aspositie in turbinebewakingssystemen
- Controle van de druklagers op stoom- en gasturbines
- Machinebeveiliging voor compressoren en andere kritieke roterende apparatuur
-Bewaking van de asbeweging ten opzichte van de speling van het druklager
-Dubbelkanaals stuwkrachtmeting in Bently Nevada 3300-racks


Belangrijkste merken

Nee.

Merk

Belangrijkste productlijnen

1

ABB

DSQC-serie industriële robotonderdelen; Bailey INFI 90; DCS

2

HoningGoed

51-serie; MU-serie; MC-serie; TC-serie; CC-serie

3

General Electric (GE)

IC693-serie; IC697-serie; IC695-serie; DS200-serie

4

PLC

1756-serie; 1747-serie; 1746-serie

5

Schneider Electric

140-serie

6

Bentley Nevada

3500-serie; 3300-serie; 330180-kabels

7

Foxboro

FBM203; FBM204; FBM217; FBM231; FCP240; FCP270

8

Westinghouse

1C-serie; 5X-serie

9

Triconex

3008; 3511; 3625; 3664; 3721; 3700A

10

Siemens

6DD-serie; 6DP-serie; 6ES5-serie; 6DR-serie; 6GK-serie


Veelgestelde vragen

1. Wat is het meetbereik van de 3300/20-13-03-01-00-00?
De optie "13" biedt een volledig meetbereik van 2,0-0-2,0 mm. Dit metrische bereik moet worden gecontroleerd aan de hand van de vereiste asbeweging en de configuratie van de meetsonde voordat u bestelt.

2. Hoeveel meetkanalen biedt de monitor?
De 3300/20-13-03-01-00-00 biedt twee onafhankelijke kanalen voor de stuwkrachtpositie. Beide kanalen kunnen sensoren bewaken die dezelfde as of stuwkrachtring observeren.

3. Ondersteunt deze monitor EN stemmen?
Ja. Het alarmrelais kan in het veld worden geprogrammeerd voor AND- of OR-stemming. Bently Nevada adviseert twee sensoren met AND-stemming voor toepassingen met stuwkrachtpositie, omdat beide kanalen de alarmconditie moeten bereiken voordat het relais in werking treedt.

Neem hieronder contact op voor de beste prijs.

KRIJG DE BESTE PRIJS

Verkoopcontact

E-mail

Mobiel / WhatsApp

Frida

sales5@mooreplc.com

+86 153 5940 8275


Productleverings- en bestelinformatie

Vermeld bij uw offerteaanvraag het volledige artikelnummer, de gewenste hoeveelheid en een duidelijke foto van het typeplaatje. Moore kan dan vóór levering de modelidentificatie, beschikbaarheid, levertijd, verpakking, verzendregelingen en orderdetails bevestigen.


Voordelen van de levering

✔ Op voorraad

✔ Wereldwijde verzendondersteuning

✔ Getest vóór verzending.

✔1 jaar garantie


Bedrijfsprofiel

Over ons: Een professionele leverancier van reserveonderdelen voor industriële automatisering, die zich voornamelijk richt op het leveren van module-onderdelen voor wereldwijd bekende merken van DCS-systemen, PLC-systemen, robotsystemen en grote servobesturingssystemen.
Hoofdactiviteit: Distributie en levering van modules en componenten van merken zoals ABB, GE, PLC, Bentley, Honeywell, Siemens, Westinghouse Electric, Emerson, ICS, enz.
Voorraadomvang: Met meer dan 9 miljoen onderdelen op voorraad, richten we ons op het leveren van uitgefaseerde of moeilijk verkrijgbare hardware.Zijn.
Omvang van de dienstverlening: Onze klanten zijn gevestigd in meer dan 165 landen wereldwijd en zijn actief in diverse sectoren, zoals de metaalindustrie, energiecentrales, de chemische industrie en de olie- en gassector.
Productcategorie: Zeldzame, oudere of gloednieuwe PLC's, HMI's, DCS-systemen, harde schijven, sensoren en voedingen.
