Bentley Nevada 3300/50-03-01-00-00 Rotorversnelling

Productoverzicht

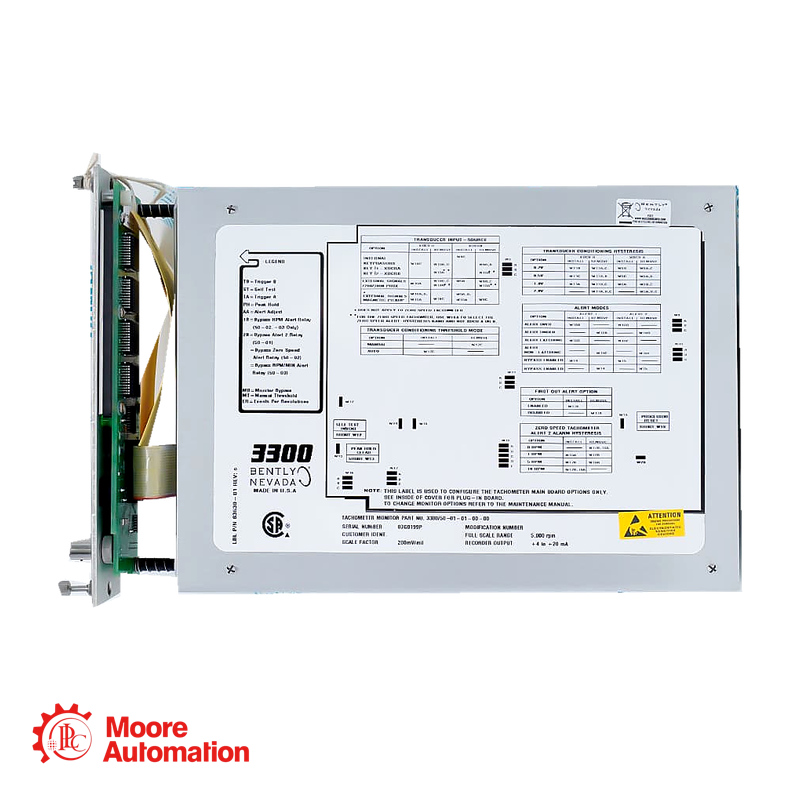

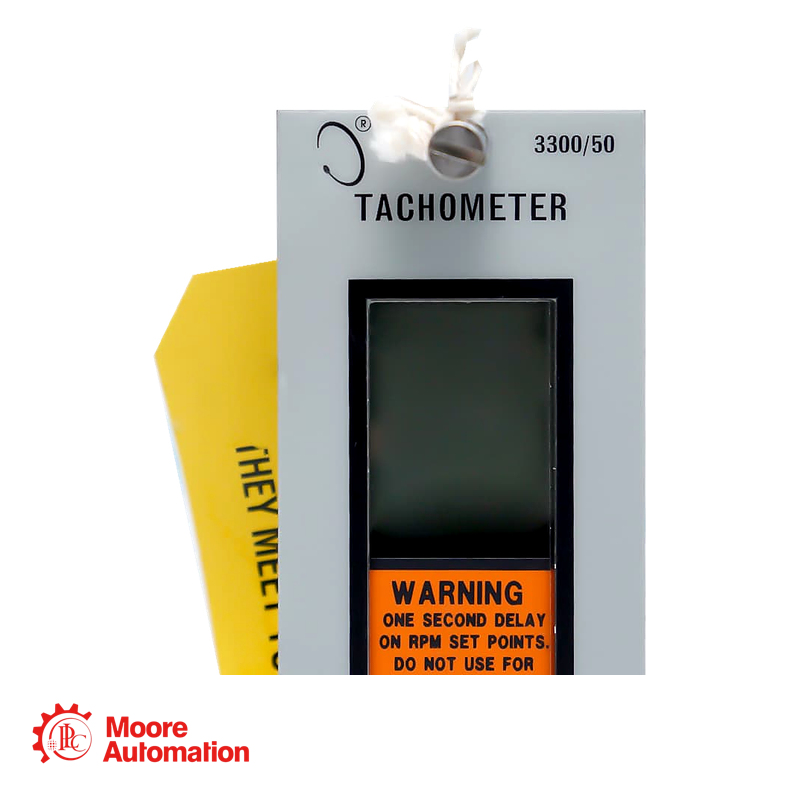

De Bentley Nevada 3300/50-03-01-00-00 Dit is een eenkanaals rotorversnellingstachometer voor het 3300 machinebewakingssysteem. Hij meet de rotatiesnelheid van de as en de snelheid waarmee de rotorsnelheid toe- of afneemt. Hoewel het een eenkanaals monitor is, accepteert de module twee transducersignalen. Interne stemlogica helpt valse meldingen te verminderen als één ingangssignaal uitvalt. Het display aan de voorzijde kan de snelheid in RPM, de rotorversnelling of -vertraging in RPM/MIN en de transducerafstand weergeven. Proportionele recorderuitgangen ondersteunen het verzamelen van installatiegegevens en het registreren van trends, terwijl het epoxy-afgedichte alarmrelais een externe annunciator kan aansturen. Deze monitor is bedoeld voor indicatie en bewaking; hij mag niet zelfstandig worden gebruikt voor snelheidsregeling of overtoerenbeveiliging.

Uitsplitsing van ordernummers
3300/50 -- Bently Nevada 3300 systeemtoerenteller
03--Rotorversnellingstoerenteller
01--Epoxy-verzegeld alarmrelais
00 -- Goedkeuring van het agentschap niet vereist
00 -- Geen externe veiligheidsbarrière

Technische informatie

Voordelen&Functies

• Meet de assnelheid en de versnelling of vertraging van de rotor.
• Snelheidsmeetbereik van 1 tot 99.999 toeren per minuut
• Acceleratiebereik van -9.999 tot +9.999 toeren per minuut
• Accepteert twee transducer-ingangen met interne stemlogica
• Ondersteunt nabijheidssensorsystemen uit de 3300-, 7200- en 3000-serie
• Kan ook gebruikt worden met compatibele magnetische pickup-ingangen
• Geeft informatie weer over het toerental (RPM), het toerental/minuut en de afstand tussen de meetpunten.
• Programmeerbare recorderuitgangen van 4–20 mA, 1–5 VDC of 0 tot −10 VDC
• Instelbare configuratie van het aantal gebeurtenissen per omwenteling
• Gebufferde uitgangen op het voorpaneel vereenvoudigen signaaltesten.
• Epoxy-afgedicht alarmrelais zorgt voor externe signalering
• Niet-vluchtig geheugen bewaart geprogrammeerde alarminstellingen

AToepassingsgebieden

-Bewaking van het turbinetoerental tijdens het opstarten en uitschakelen
- Trends in rotorversnelling en -vertraging
- Bewaking van de asrotatiesnelheid van de compressor en generator
- Observatie van het opstarten en afremmen van een grote motor
-Overdracht van machinesnelheidsgegevens naar registratiesystemen van de fabriek
-Externe alarmmelding op basis van snelheids- of acceleratieomstandigheden
-Onderhoudsanalyse van abnormale veranderingen in het rotortoerental

Belangrijkste merken

Veelgestelde vragen

1. Wat betekent de 3300/50-03-01-00-00 meeteenheid?
Het meet de rotatiesnelheid van de as van 1 tot 99.999 RPM en de versnelling of vertraging van de rotor van −9.999 tot +9.999 RPM/MIN.

2. Wat duidt de optie "03" aan?
De code "03" identificeert de versie van de rotorversnellingstachometer. Deze meet zowel de asrotatiesnelheid als de snelheidsveranderingssnelheid.

3. Hoeveel transducersignalen kan de monitor verwerken?
Het apparaat accepteert twee transducersignalen. Interne stemlogica vergelijkt de ingangen en helpt valse meldingen als gevolg van een defecte transducer te minimaliseren.

4. Welke uitgangen van de recorder zijn beschikbaar?
De uitgang van de recorder kan worden geprogrammeerd voor 4–20 mA, 1–5 VDC of 0 tot −10 VDC. Er zijn aparte proportionele uitgangen beschikbaar voor assnelheid en rotorversnelling.
