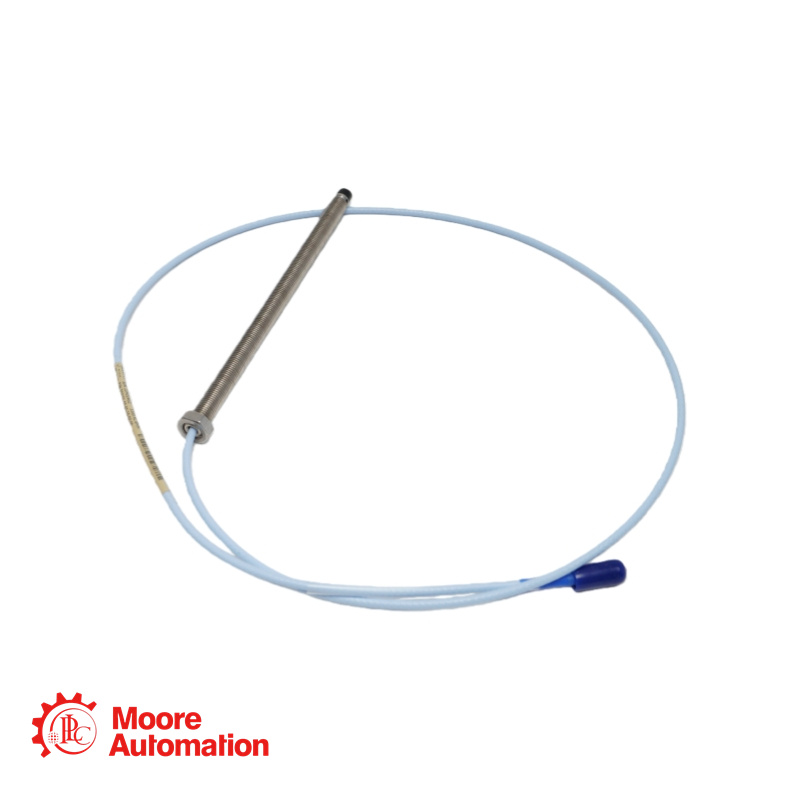

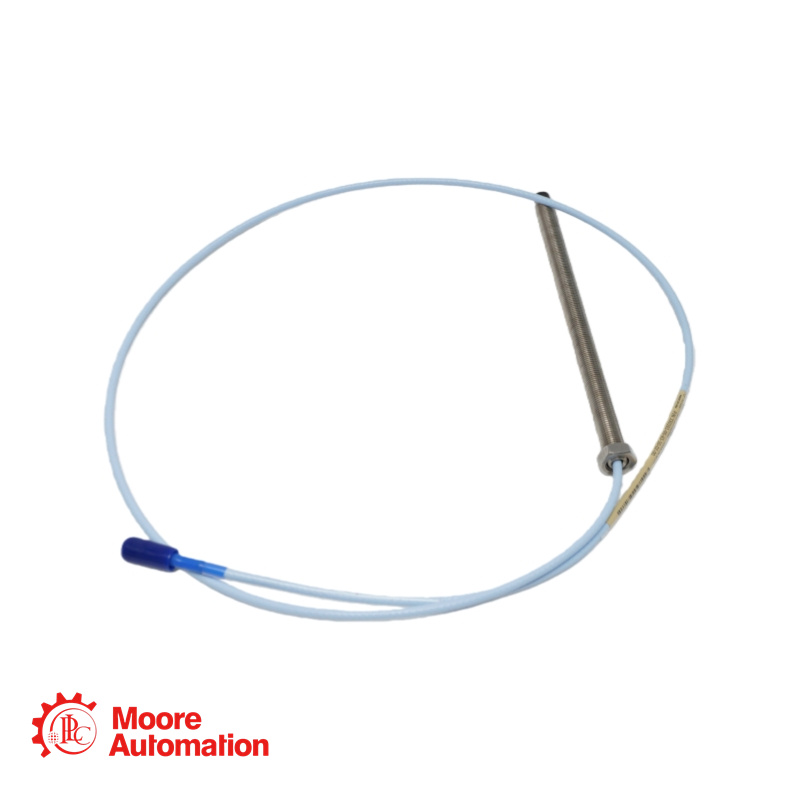

Bently Nevada 330101-00-61-15-02-CN Proximity Probe

Neem contact met ons op

Verkoop:

Telefoon/
WhatsApp:

Email:

Adres:

Frida

+86 15359408275

sales5@mooreplc.com

Siming-district, Xiamen, Fujian, China

Specificatie

Basisonderdeelnummer: 330101 (3300 XL 8 mm sonde, 3/8-24 UNF-schroefdraad, zonder beschermkap)
Lengte zonder schroefdraad (Optie AA): 00 = 0,0 inch.
Totale kastlengte (optie BB): 61 = 6,1 inch.
Totale lengte van de sonde (optie CC): 15 = 1,5 meter (4,9 voet).
Connector- en kabeltype-optie (DD): 02 = Miniatuur coaxiale ClickLoc-connector, standaardkabel.
Optie voor goedkeuring door agentschap (EE): Vervangen door regionaal achtervoegsel.
Speciaal achtervoegsel: -CN = Configuratie voor de Chinese markt.
Diameter van de sondepunt: 8,0 mm (0,31 inch)
Schroefdraad behuizing: 3/8-24 UNF-2A
Sleutelvlakken: 5/16 inch (voor bevestiging van het installatiegereedschap)
Borgmoer meegeleverd: 9/16 inch zeskantborgmoer.
Bedrijfstemperatuurbereik: -52°C tot +177°C (-62°F tot +350°F).
Elektrische weerstand (R_PROBE) voor een kabel van 1,5 m: 7,73 ± 0,50 Ohm
Treksterkte (van sondebehuizing tot kabel): maximaal 330 N (75 lbf) nominale trekkracht.

Veelgestelde vragen over het product

V: We hebben deze sensor geïnstalleerd en een perfecte spleet van -9,00 Vdc bereikt. Wanneer we de as echter langzaam met de hand draaien, fluctueert de spleetspanning met ±0,5 Vdc, hoewel de fysieke spleet constant blijft. Wat betekent dit?

A: Dit duidt op een aanzienlijke elektrische slingering (ERO) van uw as. Elektrische slingering is een variatie in de elektrische eigenschappen van het asoppervlak tijdens het draaien, veroorzaakt door:
Plaatselijke veranderingen in het materiaal (bijvoorbeeld door lassen of warmtebehandeling).
Variaties in hardheid.
Oppervlaktecoatings of verontreinigingen in bepaalde gebieden.
Variaties in magnetische permeabiliteit.
De sonde interpreteert deze veranderingen in eigenschappen als een verandering in afstand.

V: We bouwen een systeem met een Proximitor van 5 meter. Met deze sensor van 1,5 meter hebben we een verlengkabel van 3,5 meter nodig. Als we alleen een verlengkabel van 5,0 meter op voorraad hebben, kunnen we de extra 1,5 meter kabel dan oprollen in de buurt van de Proximitor zonder dat dit het signaal beïnvloedt?

A: Het is niet aan te raden een kabel met een andere lengte te gebruiken. De interne compensatie van de Proximitor is ontworpen voor een specifieke totale systeemcapaciteit en -inductantie, die wordt bepaald door de totale lengte van de transducerkabel (sonde + verlengkabel). Het gebruik van een kabel van 5,0 m verandert de totale lengte naar 6,5 m, waardoor de kalibratie van de Proximitor voor 5 m niet meer klopt.
Mogelijke gevolgen: Dit kan de lineariteit, temperatuurstabiliteit en hoogfrequente respons van het systeem aantasten.
Het oprollen van overtollige kabel: Door het oprollen kan een inductor ontstaan, wat het signaal kan beïnvloeden, vooral bij hogere frequenties. Het schendt bovendien het principe van het gebruik van op elkaar afgestemde componenten.
Correcte werkwijze: Gebruik de voorgeschreven verlengkabel van 3,5 meter. Als u tijdelijk de kabel van 5,0 meter moet gebruiken, houd er dan rekening mee dat het systeem niet aan de specificaties voldoet en dat de nauwkeurigheid, met name bij extreme temperaturen, niet gegarandeerd is.
