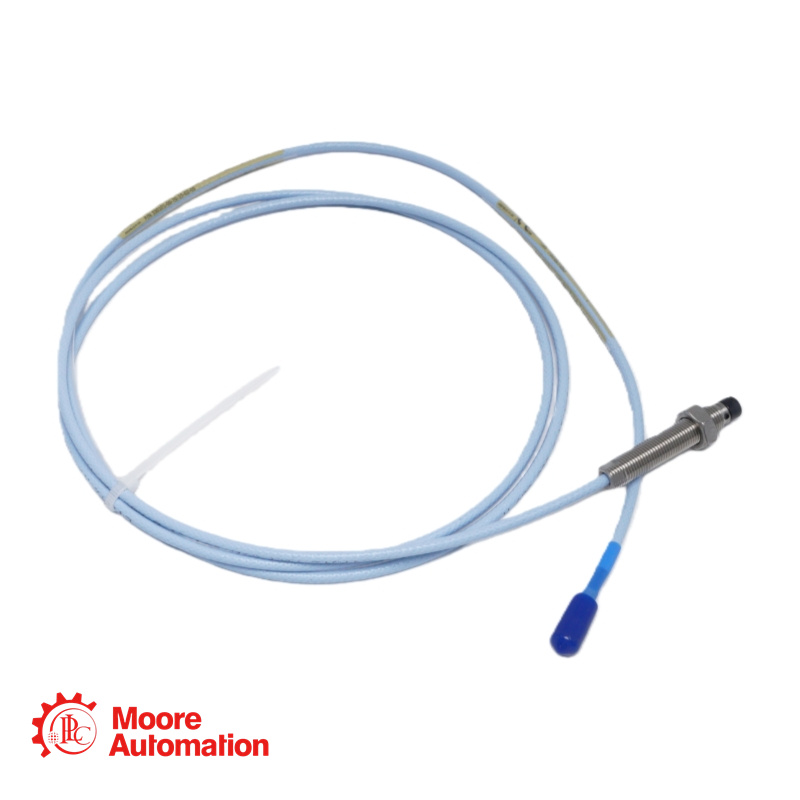

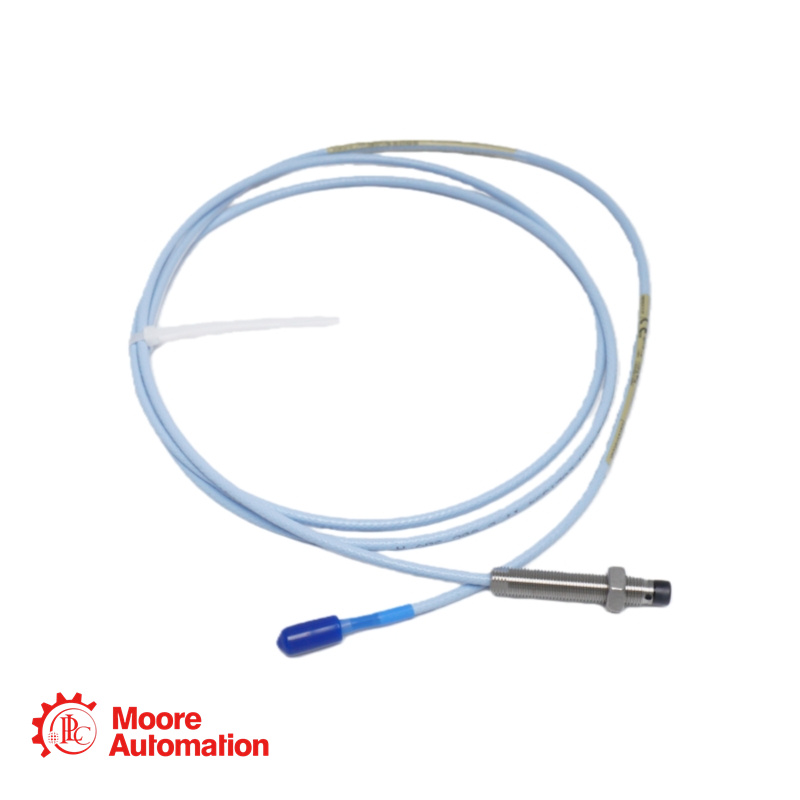

Bently Nevada 330101-00-67-20-02-CN Nabijheidssonde

Neem contact met ons op

Verkoop:

Telefoon/
WhatsApp:

Email:

Adres:

Frida

+86 15359408275

sales5@mooreplc.com

Siming-district, Xiamen, Fujian, China

Specificatie

Lengte zonder schroefdraad (Optie AA): 00 = 0,0 inch.
Totale kastlengte (optie BB): 67 = 6,7 inch.
Totale lengte van de sonde (optie CC): 20 = 2,0 meter (6,6 voet).
Connector- en kabeltype-optie (DD): 02 = Miniatuur coaxiale ClickLoc-connector, standaardkabel.
Optie voor goedkeuring door agentschap (EE): Vervangen door regiospecifiek achtervoegsel.
Speciaal achtervoegsel: -CN = Configuratie voor de Chinese markt.
Diameter van de sondepunt: 8,0 mm (0,31 inch)
Sleutelvlakken: 5/16 inch
Borgmoer meegeleverd: 9/16 inch zeskantborgmoer.
Bedrijfstemperatuurbereik: -52°C tot +177°C (-62°F tot +350°F).
Elektrische weerstand (R_PROBE) voor een kabel van 2,0 m: 7,88 ± 0,50 Ohm (gemeten van de binnenste geleider naar de buitenste geleider).
Treksterkte (van sondebehuizing tot kabel): maximaal 330 N (75 lbf) nominale trekkracht.

Veelgestelde vragen over het product

V: We hebben een krappe installatie waar twee van deze 8 mm-sondes gemonteerd moeten worden voor het meten van de axiale positie (stuwkracht). De uiteinden zullen ongeveer 35 mm van elkaar verwijderd zijn, wat minder is dan de aanbevolen 40 mm. Welk specifiek probleem zal dit veroorzaken en hoe ernstig is het?

A: Het dichter bij elkaar plaatsen van de meetpunten dan de aanbevolen 40 mm voor axiale metingen zal de elektrische overspraak tussen de twee onafhankelijke transducersystemen vergroten. De opgegeven overspraaklimiet van 50 mV is een richtlijn voor een ideale afstand. Bij een afstand van 35 mm zal de overspraak waarschijnlijk hoger zijn (bijvoorbeeld 75-100 mV of meer).

V: Deze sonde heeft een behuizing van 6,7 inch. We moeten hem monteren in een montagenok waar de beschikbare schroefdraaddiepte 0,7 inch is. Volgens het specificatieblad is de maximale schroefdraaddiepte voor een 3/8-24 schroefdraad 0,563 inch. Wat is het risico als we 0,7 inch inschroeven?

A: Een inschroefdiepte van 0,7 inch overschrijdt het gespecificeerde maximum van 0,563 inch en vormt een aanzienlijk risico. De maximale inschroefdiepte is vastgesteld op 1,5 keer de nominale schroefdraaddiameter om vastlopen te voorkomen. Overschrijding hiervan kan:
Oorzaak van vastlopen/vreten: De sonde kan vastlopen in de schroefdraad, waardoor het onmogelijk wordt deze te verwijderen zonder de sonde of de bevestigingsnok te beschadigen.
Vervorm de behuizing van de sonde: Overmatige druk kan zijdelingse krachten uitoefenen, waardoor de interne spoel mogelijk scheef komt te staan.
Beschadiging van de drukafdichting: De interne Viton O-ringafdichting kan te veel samengedrukt of beschadigd raken.
Garantie vervalt: Bently Nevada stelt expliciet dat sondes niet onder garantie worden vervangen als gevolg van schade door overmatige schroefdraadinbrenging.
Oplossing: U moet ofwel de montagenok bewerken om de schroefdraaddiepte te verkleinen tot ≤ 0,563 inch, ofwel een afstandsstuk/vulplaatje achter de borgmoer van de sonde gebruiken om te voorkomen dat deze te ver indraait.
