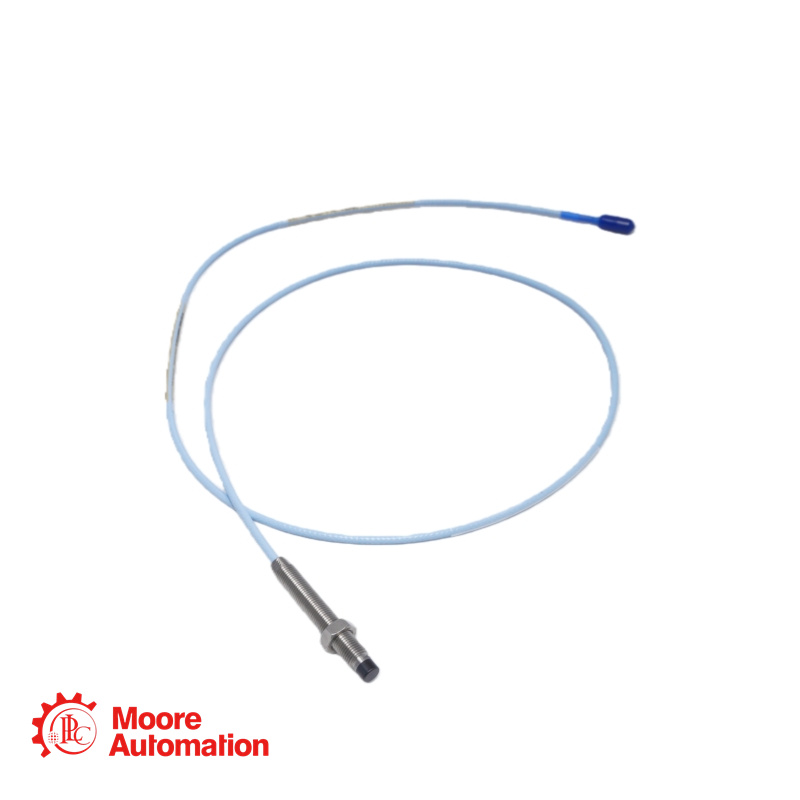

Bentley Nevada 330101-00-72-20-02-CN Nabijheidssonde

Neem contact met ons op

Verkoop:

Telefoon/
WhatsApp:

Email:

Adres:

Frida

+86 15359408275

sales5@mooreplc.com

Siming-district, Xiamen, Fujian, China

Specificatie

Basisonderdeelnummer: 330101 (3300 XL 8 mm sonde, 3/8-24 UNF-schroefdraad, zonder beschermkap)
Lengte zonder schroefdraad (Optie AA): 00 = 0,0 inch.
Totale kastlengte (optie BB): 72 = 7,2 inch.
Totale lengte van de sonde (optie CC): 20 = 2,0 meter (6,6 voet).
Connector- en kabeltype-optie (DD): 02 = Miniatuur coaxiale ClickLoc-connector, standaardkabel. De sonde is voorzien van een vergulde ClickLoc-connector. Er is geen connectorbeschermer voorgeïnstalleerd. De connector hoeft slechts met de hand te worden vastgedraaid en produceert een hoorbaar "klikgeluid" wanneer deze correct is bevestigd.
Optie voor goedkeuring door het agentschap (EE): Niet-standaard / Niet van toepassing per achtervoegsel.
Speciaal achtervoegsel: -CN = China-specifieke configuratie. Dit achtervoegsel geeft aan dat deze sonde is geconfigureerd om te voldoen aan de eisen van de Chinese markt.
Diameter van de sondepunt: 8,0 mm (0,31 inch)
Materiaal van de sondepunt: Polyfenyleensulfide (PPS), gegoten voor robuustheid en bescherming van de spoel.
Materiaal behuizing: roestvrij staal AISI 303 of 304 (RVS)
Schroefdraad behuizing: 3/8-24 UNF-2A
Sleutelvlakken: 5/16 inch (voor installatiegereedschap)
Borgmoer meegeleverd: 9/16 inch zeskantborgmoer (standaard voor 3/8-24 schroefdraadsondes).
Kabelspecificatie: 75-ohm triaxiaal, geïsoleerd met fluorethyleenpropyleen (FEP). Standaard temperatuurbereik.
Connectormateriaal: Verguld messing of verguld berylliumkoper.
Bedrijfstemperatuurbereik: -52°C tot +177°C (-62°F tot +350°F). Opmerking: Blootstelling aan temperaturen onder -34°C (-29°F) kan leiden tot voortijdige slijtage van de interne Viton®-drukafdichting.
Elektrische weerstand (R_PROBE) voor een kabel van 2,0 m: 7,88 ± 0,50 Ohm (gemeten van de binnenste geleider naar de buitenste geleider).

Veelgestelde vragen over het product

V: We hebben een nieuwe 3300 XL-sonde geïnstalleerd en de spleet ingesteld op de aanbevolen -9 Vdc (50 mils). Na het opstarten liep de DC-spleetspanning op tot -7 Vdc. De temperatuur van de machine steeg normaal. Is dit een defecte sonde?

A: Niet per se. Dit is waarschijnlijk een normaal thermisch effect. De output van de sensor is gevoelig voor de temperatuur van zowel de sensorpunt als het te meten materiaal. Naarmate de machine opwarmt, zet de as (het te meten materiaal) uit en komt iets dichter bij de sensor te liggen, waardoor de spanning tussen de sensor en het oppervlak minder negatief wordt (bijvoorbeeld van -9 Vdc naar -7 Vdc). Dit is een positieverandering, geen kalibratieafwijking. Het belangrijkste is dat het trillingssignaal stabiel blijft. Monitor de spanning tussen de sensor en het oppervlak totdat de machine een stabiele bedrijfstemperatuur bereikt; dat wordt uw nieuwe referentiepositie voor "koud" versus "warm" voor de alarminstellingen. Een daadwerkelijk defect aan de sensor uit zich meestal in een ruisend signaal, volledig signaalverlies of een spanning tussen de sensor en het oppervlak die niet correleert met fysieke veranderingen.

V: Kunnen we deze 2,0 meter lange sonde (330101-00-72-20-02-CN) gebruiken om een ​​oudere, niet-XL 3300-sonde (bijvoorbeeld een 330101 uit een serie van vóór de XL-serie) die defect is geraakt, direct te vervangen zonder de verlengkabel of de Proximitor te hoeven vervangen?

A: Ja, u kunt hem direct vervangen. De 3300 XL-sondes zijn volledig compatibel met niet-XL-systeemcomponenten. U kunt de oude sonde losschroeven van de houder en de nieuwe 3300 XL-sonde aansluiten op uw bestaande verlengkabel met behulp van de ClickLoc-connector (handvast aandraaien). Houd er echter rekening mee dat de prestaties mogelijk beperkt zijn: wanneer u een XL-sonde combineert met niet-XL-kabels en/of een niet-XL-proximitor, zijn de prestaties van het gehele systeem beperkt tot de specificaties van het oudere niet-XL 3300-systeem.
