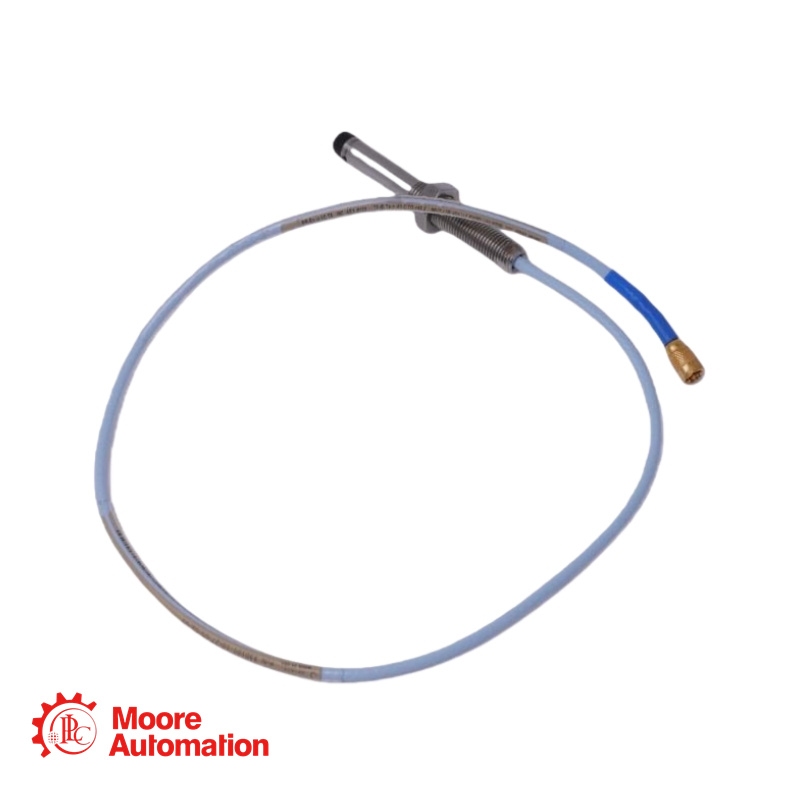

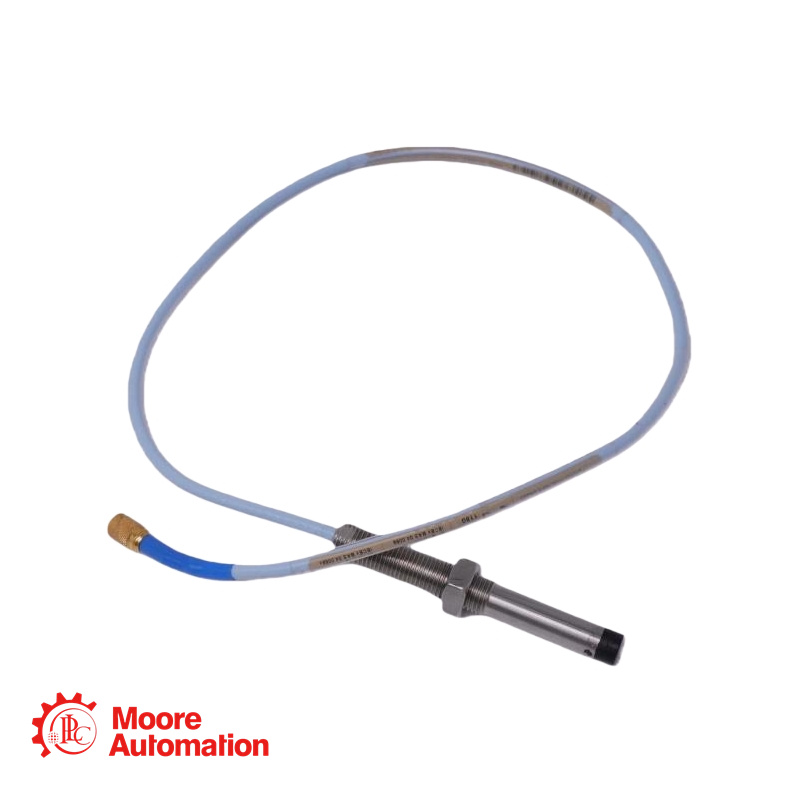

Bently Nevada 330102-20-55-10-02-CN Nabijheidssonde

Neem contact met ons op

Verkoop:

Telefoon/
WhatsApp:

Email:

Adres:

Frida

+86 15359408275

sales5@mooreplc.com

Siming-district, Xiamen, Fujian, China

Specificatie

Basisonderdeelnummer: 330102 (3300 XL 8 mm sonde, 3/8-24 UNF-schroefdraad, met beschermkap)
Lengte zonder schroefdraad (Optie AA): 20 = 2,0 inch.
Totale kastlengte (optie BB): 55 = 5,5 inch.
Totale lengte van de sonde (optie CC): 10 = 1,0 meter (3,3 voet).
Connector- en kabeltype-optie (DD): 02 = Miniatuur coaxiale ClickLoc-connector, standaardkabel.
Optie voor goedkeuring door agentschap (EE): Vervangen door regionaal achtervoegsel.
Speciaal achtervoegsel: -CN = Configuratie voor de Chinese markt.
Diameter van de sondepunt: 8,0 mm (0,31 inch)
Schroefdraad behuizing: 3/8-24 UNF-2A
Sleutelvlakken: 5/16 inch
Borgmoer meegeleverd: 9/16 inch zeskantborgmoer.
Bedrijfstemperatuurbereik: -52°C tot +177°C (-62°F tot +350°F).
Elektrische weerstand (R_PROBE) voor 1,0 m kabel: 7,59 ± 0,50 Ohm

Veelgestelde vragen over het product

V: We vervangen een standaard, niet-gepantserde sensor door deze gepantserde versie (330102) in een gebied met hoge trillingen waar de kabel schuurde. Zijn er, afgezien van de pantsering, nog installatieverschillen of voorzorgsmaatregelen ten opzichte van een standaard sensor?

A: Ja, er zijn belangrijke verschillen met gepantserde sondes:
Minimale buigradius: De gepantserde kabel heeft een grotere minimale buigradius dan de standaardkabel. Hoewel in het specificatieblad een algemene minimumradius van 25,4 mm (1,0 inch) wordt vermeld, is de werkelijke minimale radius van de gepantserde kabel groter vanwege de stalen vlecht. Te strak buigen kan de pantsering knikken en de binnenkabel beschadigen. Raadpleeg de specifieke tekening voor de buigradius van de gepantserde kabel.
Gewicht en ondersteuning: De gepantserde kabel is aanzienlijk zwaarder (103 g/m versus 34 g/m voor de standaardkabel). Zorg ervoor dat de kabel over de gehele lengte goed ondersteund wordt om te voorkomen dat er te veel gewicht of spanning op de schroefdraadaansluiting van de sonde komt te staan.
Connectorhantering: De pantsering eindigt in een adereindhuls vlakbij de connector. Gebruik deze adereindhuls niet als trekpunt; trek altijd aan de kabelmantel achter de pantsering.
Aarding: De roestvrijstalen behuizing staat elektrisch in verbinding met de behuizing van de sonde en de kabelafscherming. Zorg ervoor dat deze correct geaard is via de Proximitor om aardlussen te voorkomen.

V: Voor een systeem van 5 meter met deze gepantserde sonde van 1,0 meter hebben we een verlengkabel van 4,0 meter nodig. Moet de verlengkabel ook gepantserd zijn om de systeemintegriteit of -prestaties te garanderen?

A: Nee, de verlengkabel hoeft niet gepantserd te zijn, niet om elektrische redenen en niet vanwege de prestaties. U kunt deze gepantserde sonde aansluiten op een standaard (niet-gepantserde) verlengkabel. De elektrische verbinding en de systeemprestaties zullen prima zijn. De pantsering dient ter lokale mechanische bescherming van de sondekabel in een gevaarlijke omgeving (bijvoorbeeld in een lagerhuis of in de buurt van bewegende onderdelen). De verlengkabel, die vaak in een beschermde buis of kabelgoot wordt gelegd, kan standaard zijn. U bestelt dan een standaard verlengkabel van 4,0 meter (bijvoorbeeld 330130-040-02-00). Als de gehele kabel echter mechanische bescherming vereist, kunt u een gepantserde verlengkabel bestellen (bijvoorbeeld 330130-040-01-00), maar dit is niet noodzakelijk voor de werking.
