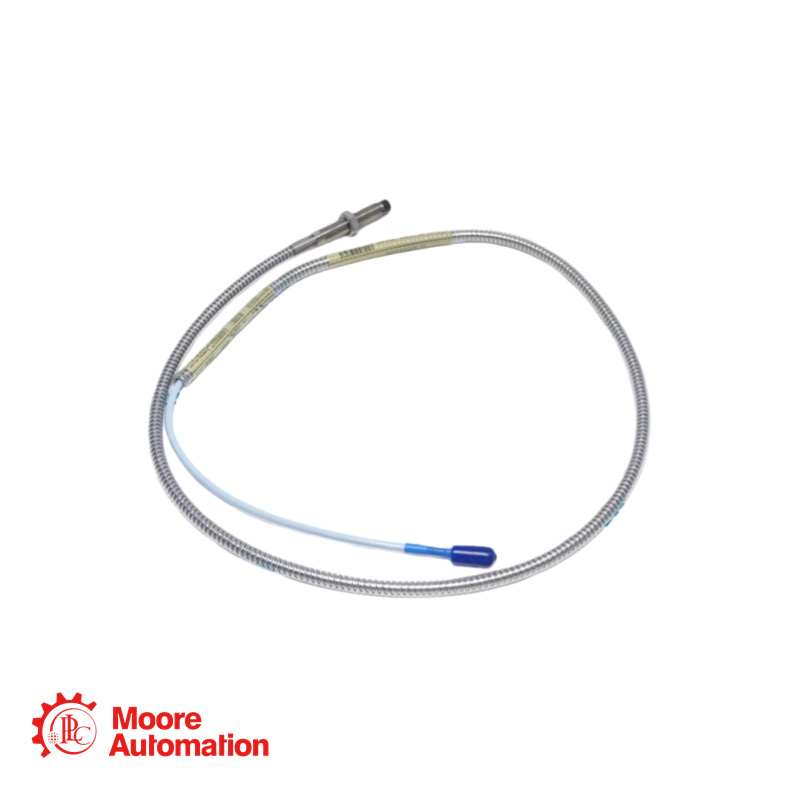

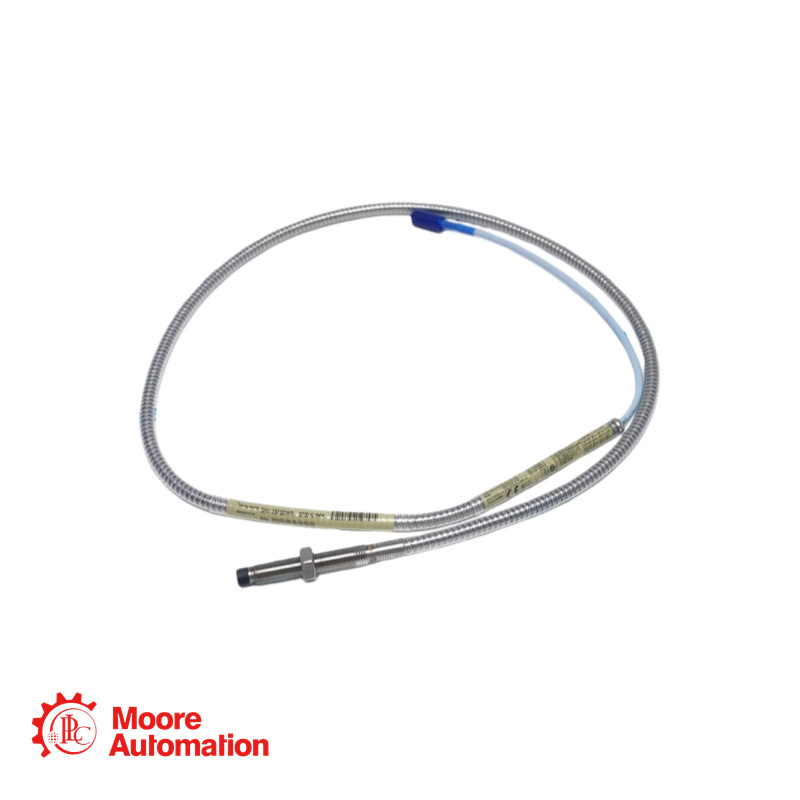

Bentley Nevada 330102-60-96-10-02-CN Nabijheidssonde

Neem contact met ons op

Verkoop:

Telefoon/
WhatsApp:

Email:

Adres:

Frida

+86 15359408275

sales5@mooreplc.com

Siming-district, Xiamen, Fujian, China

Specificatie

Basisonderdeelnummer: 330102 (3300 XL 8 mm sonde, 3/8-24 UNF-schroefdraad, met beschermkap)
Lengte zonder schroefdraad (Optie AA): 60 = 6,0 inch.
Totale kastlengte (optie BB): 96 = 9,6 inch.
Totale lengte van de sonde (optie CC): 10 = 1,0 meter (3,3 voet).
Connector- en kabeltype-optie (DD): 02 = Miniatuur coaxiale ClickLoc-connector, standaardkabel.
Optie voor goedkeuring door agentschap (EE): Vervangen door regionaal achtervoegsel.
Speciaal achtervoegsel: -CN = Configuratie voor de Chinese markt.
Diameter van de sondepunt: 8,0 mm (0,31 inch)
Schroefdraad behuizing: 3/8-24 UNF-2A
Sleutelvlakken: 5/16 inch (voor bevestiging van het installatiegereedschap)
Borgmoer meegeleverd: 9/16 inch zeskantborgmoer.

Veelgestelde vragen over het product

Vraag 2: Deze sensor heeft de maximale behuizingslengte. Zullen het gewicht en het hefboomeffect van deze lange metalen behuizing de trillingsmetingen beïnvloeden, vooral als de sensor horizontaal is gemonteerd?

A: Het statische gewicht van de sonde zelf zou de trillingsmeting van de as niet mogen beïnvloeden, aangezien de sonde stevig is gemonteerd en de relatieve beweging tussen de punt en het doel meet. Er zijn echter wel mechanische risico's:
Resonantie: De lange, onondersteunde behuizing kan een eigenfrequentie hebben binnen het werkingsbereik van de machine. Als deze wordt aangeslagen, kan hij onafhankelijk gaan trillen, waardoor er ruis aan het signaal wordt toegevoegd of zelfs mechanische slijtage optreedt.
Belasting van de bevestigingsschroefdraad: In een horizontale positie creëert het uitstekende gewicht een constant buigmoment op de schroefdraad, wat na verloop van tijd, gedurende vele thermische en operationele cycli, een probleem kan vormen.
Oplossing: Zorg ervoor dat de sonde over de gehele lengte wordt ondersteund door de montagehuls of extra klemmen om onondersteunde beweging te minimaliseren en resonantieproblemen te voorkomen.

V: We moeten deze lange meetsonde gebruiken in een toepassing met hoge temperaturen (circa 160 °C). De punt zal heet worden, maar de kabel en connector bevinden zich in een koelere aansluitdoos. Zijn er speciale aandachtspunten met betrekking tot de thermische uitzetting van het lange metalen lichaam?

A: Ja, thermische uitzetting is een belangrijke factor bij lange sondes. Roestvrij staal heeft een thermische uitzettingscoëfficiënt van ongeveer 17 µm/m·°C. Bij een behuizing van 9,6 inch (0,244 m) zal een temperatuurstijging van 100 °C een uitzetting van ongeveer 0,41 mm (0,016 inch) veroorzaken.
Effect: Door deze uitzetting verandert de fysieke afstand tussen de punt van de meetsonde en het doeloppervlak. Omdat de meetsonde aan het schroefdraaduiteinde vastzit, zal de punt verder in de machine doordringen naarmate deze opwarmt, waardoor de afstand kleiner wordt.
Compensatie: Dit is een werkelijke fysieke verandering, geen meetfout. De spleetspanning van uw bewakingssysteem zal deze verandering correct weergeven. U moet hiermee rekening houden in uw alarmdrempels door referentiepunten voor de "warme" en "koude" spleet in te stellen. Interpreteer de gehele verschuiving niet als asbeweging.
