Bently Nevada 330103-00-09-20-02-00 Nabijheidssensor, metrisch

330103-00-09-20-02-00 Beschrijving

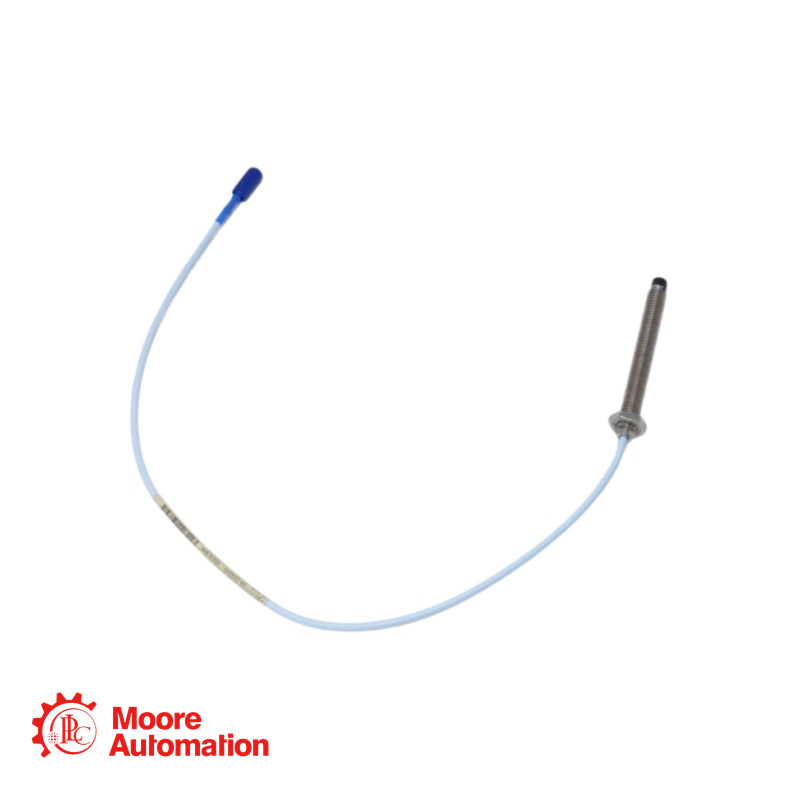

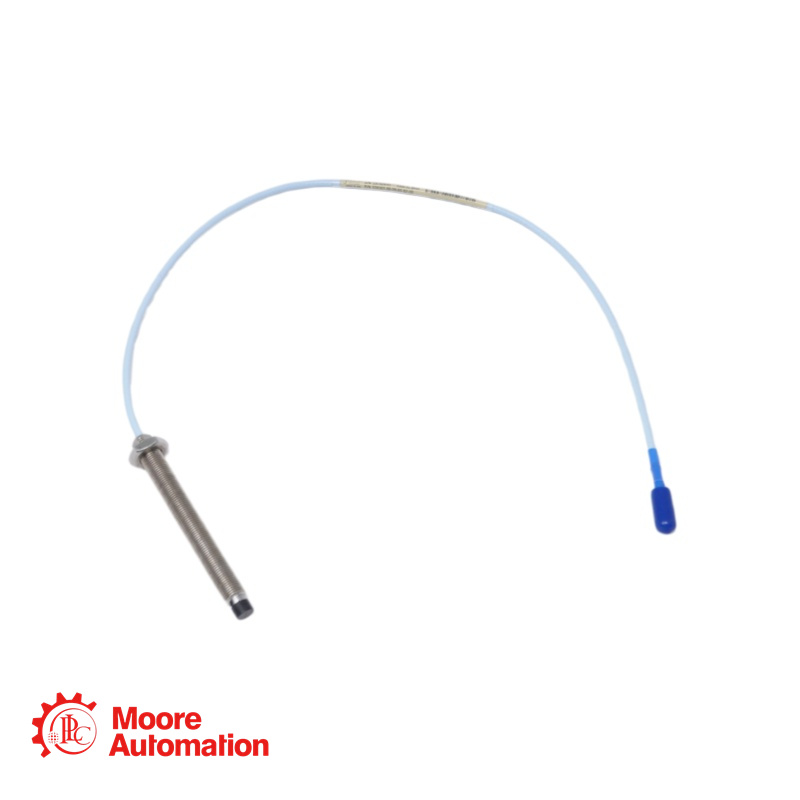

330103-00-09-20-02-00is3300 XL 8 mm sonde, M10 x 1 schroefdraad, zonder beschermkap.

Het 3300 XL NSv-transducersysteem wordt voornamelijk gebruikt in gebieden waar beperkingen met betrekking tot de kijkhoek, zijzicht of achteruitkijkspiegel het gebruik van de standaard Bentley Nevada 3300 en
3300 XL 5 en 8 mm transducersystemen. Het is ook ideaal voor toepassingen met kleine objecten, zoals het meten van radiale trillingen op assen kleiner dan 51 mm (2 inch) of axiale positie op vlakke objecten kleiner dan 15 mm (0,6 inch). Het wordt voornamelijk gebruikt in de volgende toepassingen op machines met vloeistoffilmlagers waar een kleine as of beperkt zijzicht aanwezig is:
Radiale trillingen en radiale positiemetingen
Axiale (stuwkracht) positie metingen
Toerenteller en nulsnelheidsmetingen
Fase referentie (sleutelfasesignalen)
Het ontwerp van het 3300 XL NSv-transducersysteem maakt het mogelijk om zowel de 3300 RAM-transducersystemen als de 190-transducersystemen uit de 3000- of 7000-serie te vervangen. Bij een upgrade van het 3300 RAM-systeem naar het 3300 XL NSv-systeem kunnen de bestaande probe, verlengkabel en bewakingsapparatuur worden gebruikt.

330103-00-09-20-02-00 Specificaties

Optie voor lengte zonder schroefdraad: 0,0 inch
Totale kastlengte: 90 mm
Totale lengteoptie: 2,0 meter (6,6 voet)
Aansluiting en kabeltype: Miniatuur coaxiale ClickLoc-connector, standaardkabel
Optie voor goedkeuring door het agentschap: Niet vereist

Uitgangsweerstand: 50 Ω
Aanbevolen spleetbreedte: 1,0 mm (40 mils)

330103-00-09-20-02-00 Veelgestelde vragen

Wat is de juiste spleetafstandinstelling voor deze sonde?

Voor standaard 3300 XL 8 mm-systemen is de aanbevolen spleetafstand doorgaans 1,27 mm (50 mils), waardoor de meetsonde zich in het midden van het lineaire bereik van 2,0 mm (80 mils) bevindt.

Wat is de maximale inschroeflengte voor een 1/4-28 schroefdraad?

De maximaal aanbevolen schroefdraadlengte is 0,375 inch (9,5 mm), conform de industriestandaard van 1,5 keer de nominale schroefdraaddiameter. Overschrijding hiervan kan leiden tot vastlopen tijdens de installatie.

Kan deze sonde in gevaarlijke omgevingen worden gebruikt?

De maximaal aanbevolen schroefdraadlengte is 0,375 inch. Een langere schroefdraad kan tijdens de installatie vastlopen.

Kan deze sonde in gevaarlijke omgevingen worden gebruikt?

De optie "-00" voor goedkeuring door instanties geeft aan dat deze specifieke configuratie geen speciale goedkeuringen voor explosiegevaarlijke omgevingen heeft. Voor explosiegevaarlijke locaties heeft u een versie nodig met een goedkeuringscode zoals "-05" voor meerdere goedkeuringen (CSA, ATEX, IECEx).

Wat is de maximaal aanbevolen kabellengte voor het complete transducersysteem?

In combinatie met een 3300 XL Proximitor en een geschikte verlengkabel kan de totale systeemlengte oplopen tot 10 meter (33 voet). Deze 2,0 meter lange sonde wordt doorgaans gecombineerd met een verlengkabel om de gewenste totale systeemlengte te bereiken (bijvoorbeeld systemen van 5 of 7 meter).

Welk type connector wordt er op deze sonde gebruikt?

Het maakt gebruik van een miniatuur coaxiale ClickLoc™-connector (optie "02"), die vastklikt om losraken door trillingen te voorkomen en een betrouwbare verbinding garandeert.
