Bently Nevada 330103-01-07-05-02-CN 3300 XL 8 mm Nabijheidssonde
Bently Nevada 330103-01-07-05-02-CN 3300 XL 8 mm Nabijheidssonde
Bently Nevada 330103-01-07-05-02-CN 3300 XL 8 mm Nabijheidssonde

Bently Nevada 330103-01-07-05-02-CN 3300 XL 8 mm Nabijheidssonde

3300 XL · NABIJHEIDSSONDE

330103-01-07-05-02-CN

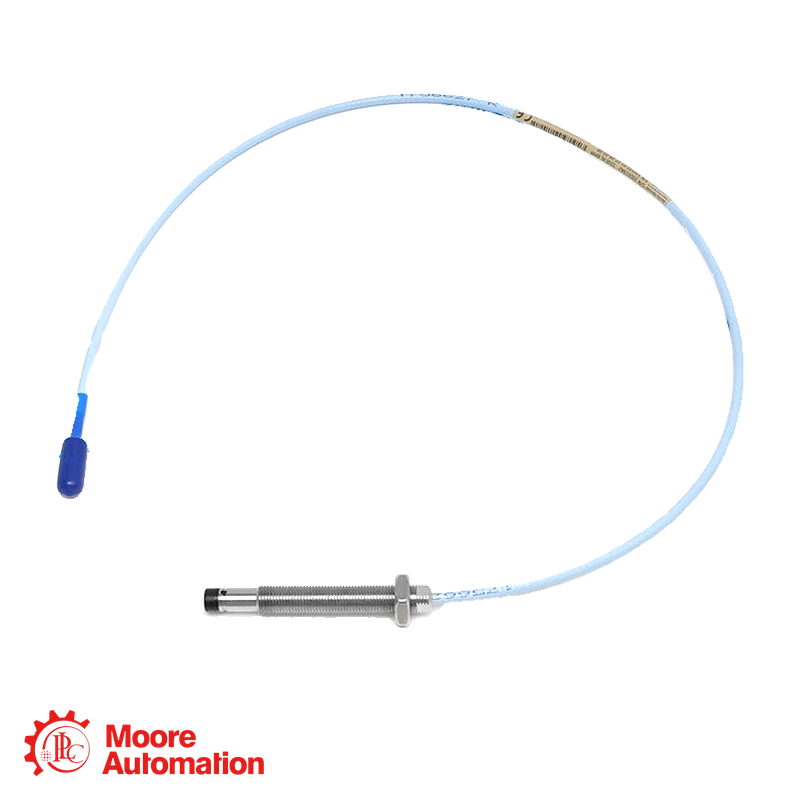

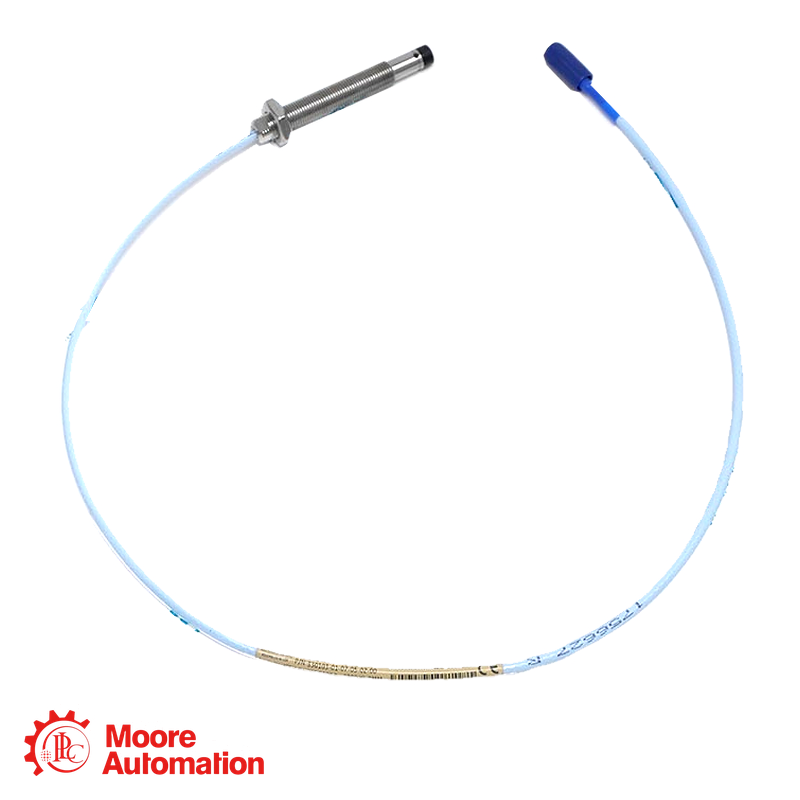

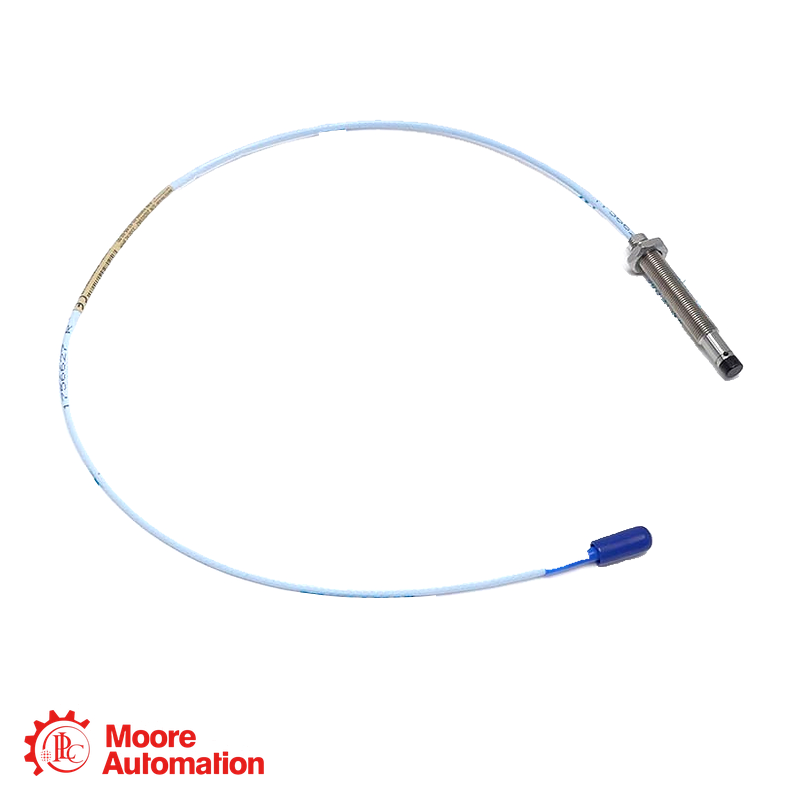

330103-01-07-05-02-CN — Een Bently Nevada 3300 XL 8 mm naderingssonde met M10 × 1 schroefdraad, 10 mm lengte zonder schroefdraad, 70 mm behuizingslengte, 0,5 meter totale lengte, miniatuur ClickLoc-connector zonder beschermkap en de CN-goedkeuringsoptie.

DRAADM10 × 1
PANTSERZONDER PANTSER
TOTALE LENGTE0,5 M
GOEDKEURINGCN
FABRIKANTBentley Nevada · Baker Hughes
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIE● Productfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
BENTLY NEVADA ● 3300 XL 8 MM NABIJHEIDSSONDE
3300 XL 8 MM NABIJHEIDSSONDE

330103-01-07-05-02-CN

M10 × 1 schroefdraad · Zonder pantser · Totale lengte 0,5 m · CN-goedkeuring

3300 XL 8 mm Nabijheidssonde

ROL VAN NABIJHEIDSDETECTIE
330103-01-07-05-02-CN — Deze 330103 standaardmontage-sonde vormt de sensorinterface voor een bijpassend Bently Nevada 3300 XL 8 mm nabijheidssensorsysteem.
CONFIGURATIE-OPMERKING
330103 identificeert de M10 × 1 standaardmontage 8 mm-sonde zonder pantser; 01 specificeert een lengte van 10 mm zonder schroefdraad, 07 specificeert een lengte van 70 mm inclusief behuizing, 05 specificeert een totale lengte van 0,5 m, 02 specificeert een standaardkabel met een miniatuur ClickLoc-connector en zonder connectorbeschermer, en CN specificeert de optie voor goedkeuring in China.
👩‍💼
WIL JE DE BESTE PRIJS?
Frida
Verkoopmanager 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
CONFIGURATIE DECODERING

Modelcode in één oogopslag

330103
Basismodel3300 XL 8 mm sonde · M10 × 1 · zonder pantser
01
Lengte zonder schroefdraad10 mm
07
Kastlengte70 mm
05
Totale lengte0,5 meter (1,6 voet)
02
Kabel/connectorStandaardkabel · Miniatuur ClickLoc · Geen beschermkap
CN
GoedkeuringsoptieGoedkeuring voor gevaarlijke gebieden in China
FABRIKANTREFERENTIEKENMERKEN

Technische specificaties

Officiële website van Bentley Nevada ↗
3300 XL 8 MM NABIJHEIDSSONDE

Technische gegevens in één oogopslag

Klik op "+" om meer specificaties te bekijken.

DRAADM10 × 1
PANTSERZONDER PANTSER
TOTALE LENGTE0,5 M
GOEDKEURINGCN
Configuratie op basis van bestelgegevens van de fabrikant.
Configuratiecontrole Controleer vóór het bestellen de volledige ordercode, M10 × 1 schroefdraad, afwezigheid van pantsering, lengte van de kabel (zonder schroefdraad en met behuizing), totale kabellengte, ClickLoc-connectoroptie en CN-goedkeuring.
Algemene informatie −
MerkBentley Nevada
Onderdeelnummer330103-01-07-05-02-CN
Producttype3300 XL 8 mm Nabijheidssonde
Productfamilie3300 XL 8 mm nabijheidssensorsysteem
DraadM10 × 1
PantserNiet geschikt
Fysieke gegevens +
Lengte zonder schroefdraad10 mm
Totale lengte van de koffer70 mm
diameter van de sondepunt8,0 mm (0,31 inch)
Sondeconfiguratie +
Totale lengte0,5 meter (1,6 voet)
ConnectorMiniatuur coaxiale ClickLoc zonder connectorbeschermer
KabeltypeStandaard 75 Ω triaxiale FEP-geïsoleerde kabel
PantserNiet geschikt
GoedkeuringsoptieCN · China goedkeuring voor gevaarlijke gebieden
Systeemprestaties +
Met bijpassende standaard 3300 XL 8 mm componenten: 2 mm (80 mil) lineair bereik, 7,87 V/mm (200 mV/mil) nominale schaalfactor en 0 tot 10 kHz frequentiebereik onder de door de fabrikant opgegeven omstandigheden.
Bron: Datasheet van het Bently Nevada 3300 XL 8 mm nabijheidssensorsysteem, onderdeelnummer 141194, revisie AN.Voor optimale systeemprestaties is de juiste combinatie van sonde, verlengkabel en nabijheidssensor vereist, onder de door de fabrikant aangegeven voorwaarden.
Veelgestelde vragen

De meest gestelde vragen door kopers

Wat is 330103-01-07-05-02-CN Waarvoor wordt het gebruikt?+

330103-01-07-05-02-CN Het betreft een standaard Bently Nevada 3300 XL 8 mm naderingssensor met M10 × 1 schroefdraad, zonder afscherming en met een kabel van 0,5 meter.

Wat betekent de 330103-01-07-05-02-CN code specificeren?+

Voor 330103-01-07-05-02-CN330103 identificeert de M10 × 1-sonde zonder pantser; 01 is 10 mm lengte zonder schroefdraad, 07 is 70 mm lengte van de behuizing, 05 is 0,5 m totale lengte, 02 is standaardkabel met een miniatuur ClickLoc-connector en zonder bescherming, en CN is de Chinese goedkeuringsoptie.

Kan 330103-01-07-05-02-CN Kan het vervangen worden door een vergelijkbaar onderdeelnummer?+

Niet vervangen 330103-01-07-05-02-CN Alleen op basis van uiterlijk of familienaam. Vergelijk de schroefdraad, de pantseroptie, de lengte van de onbewerkte en ingekapselde versie, de totale lengte, de connector en het goedkeuringsachtervoegsel, en bevestig dat het 3300 XL 8 mm-systeem overeenkomt.

Wat betekenen de opties 01, 07, 05 en 02 op 330103-01-07-05-02-CN specificeren?+

330103-01-07-05-02-CN Het product gebruikt een lengte van 10 mm zonder schroefdraad, een behuizing van 70 mm, een totale lengte van 0,5 m en een miniatuur ClickLoc-connector zonder connectorbeschermer.

Wat moet ik leveren voor een 330103-01-07-05-02-CN offerte?+

Stuur het complete document 330103-01-07-05-02-CN label, aantal, details van de bijbehorende naderingssensor en verlengkabel, vereiste goedkeuring en leveringsbestemming.

NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Controleer je configuratie met Frida.

Deel het volledige label van de probe, de bijbehorende 3300 XL 8 mm verlengkabel en de details van de Proximitor-sensor om de compatibiliteit, beschikbaarheid en levertijd te controleren.

KIES EEN METHODE VOOR DIRECT CONTACT
GEGEVENSBLAD

Handleidingen en officiële naslagwerken voor
330103-01-07-05-02-CN

Officiële documentatie van de fabrikant voor de Bentley Nevada 3300 XL 8 mm nabijheidssensor en het bijbehorende nabijheidssensorsysteem.

Officieel specificatieblad van de fabrikant

Het Bently Nevada-gegevensblad 141194 identificeert 330103 als de M10 × 1 standaard 8 mm naderingssensor zonder afscherming. Deze ordercode specificeert een lengte van 10 mm zonder schroefdraad, een behuizingslengte van 70 mm, een totale lengte van 0,5 m, een standaardkabel met een miniatuur ClickLoc-connector zonder connectorbeschermer en de CN-goedkeuringsoptie.

BEKIJK HET OFFICIËLE GEGEVENSBLAD

Neem contact op voor ondersteuning.

Stuur het complete model, de gewenste hoeveelheid en uw technische of aankoopvraag.

Technische specificaties en de betekenis van bestelcodes zijn gebaseerd op het Bently Nevada 3300 XL 8 mm Proximity Transducer System Datasheet, onderdeelnummer 141194, revisie AN, plus de Approvals Quick Reference Guide 108M1756 voor het CN-achtervoegsel.

3300 XL 8 MM SYSTEEMVERBINDING

Hoe past 330103-01-07-05-02-CN in het 3300 XL 8 mm transducersysteem?

Bentley Nevada is de fabrikant. 330103-01-07-05-02-CN Het betreft een M10 × 1 standaard 8 mm naderingssensor zonder afscherming, met een lengte van 10 mm (zonder schroefdraad), een behuizing van 70 mm, een standaardkabel van 0,5 meter, een miniatuur ClickLoc-connector zonder beschermkap en de CN-goedkeuringsoptie. Deze sensor vormt het detectiegedeelte van een bijpassend 3300 XL 8 mm-systeem.

Bentley Nevada · MERK
Bentley Nevada 3300 XL 8 mm systeemPRODUCTFAMILIE · TRANSDUCERSYSTEEM
SENSOR ELEMENT

8 mm sondepunt

De 8,0 mm lange sondepunt vormt de sensorinterface voor radiale trillings- en positiemetingen in het bijbehorende systeem.

BEVESTIGING MET SCHROEFDRAAD

M10 × 1 doos

De metrische M10 × 1 schroefdraad voor de sondebehuizing wordt voor deze 330103-configuratie zonder beschermkap geleverd.

KABELVERBINDING

ClickLoc-interface

De standaardkabel van 0,5 meter met een impedantie van 75 Ω eindigt in een miniatuur coaxiale ClickLoc-connector zonder connectorbeschermer.

Systeemrelatie: De meetsonde, verlengkabel en nabijheidssensor moeten als een op elkaar afgestemd 3300 XL 8 mm-systeem met de vereiste totale systeemlengte worden geselecteerd.
TOEPASSINGSGEBIEDEN

Functies en integratiepunten voor 330103-01-07-05-02-CN

Radiaal trillingssignaalpadBiedt de contactloze sensorinterface die door gekoppelde systemen wordt gebruikt voor het meten van radiale trillingen.
Axiaal positiesignaalpadBiedt de sondemeting die door gekoppelde systemen wordt gebruikt voor het bewaken van de axiale of stuwkrachtpositie.
APPLICATIECENTRUM 330103-01-07-05-02-CN 3300 XL 8 mm Nabijheidssonde
Keyphasor-signaalpadOndersteunt het bijbehorende 3300 XL 8 mm nabijheidssysteem-sensorpunt dat wordt gebruikt voor Keyphasor-metingen.
Vloeistoffilm-lagermachinesBiedt contactloze nabijheidsdetectie voor toepassingen in machines met vloeistoffilm-lagers.
