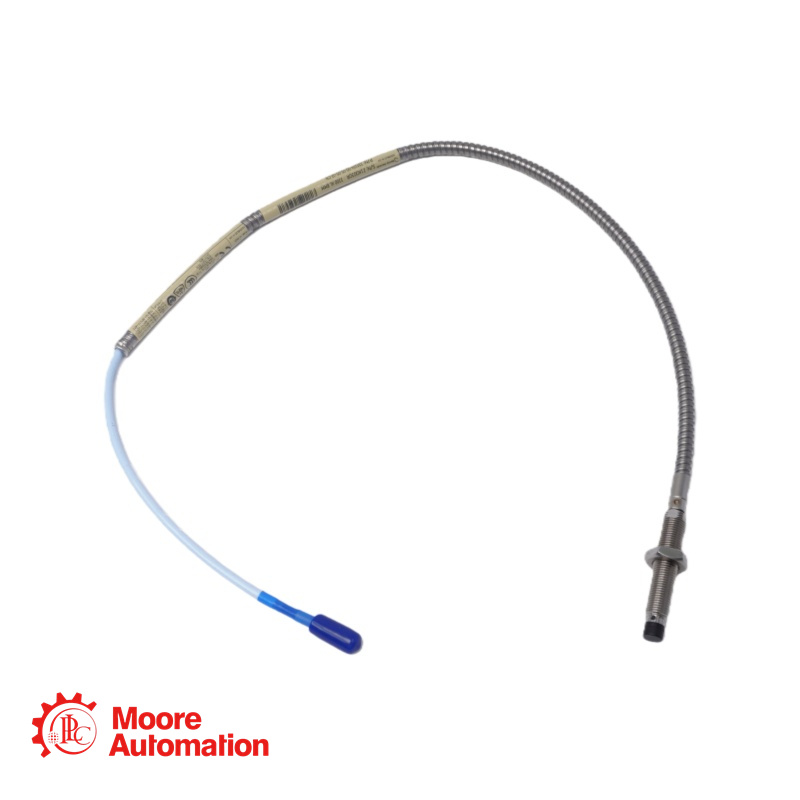

Bently Nevada 330104-00-05-05-01-05 Nabijheidssensor, metrisch

Neem contact met ons op

Verkoop:

Telefoon/
WhatsApp:

Email:

Adres:

Frida

+86 15359408275

sales5@mooreplc.com

Siming-district, Xiamen, Fujian, China

Specificatie

Producttype: 3300 XL 8 mm naderingssensor
Schroefdraadtype: M10 x 1 metrische schroefdraad
Pantser: Ja, met roestvrijstalen pantser (AISI 302/304) en een FEP-buitenmantel.
Type behuizing: Standaard montage
Lengte zonder schroefdraad (Optie AA): 00 = 0 mm (Moet minimaal 20 mm korter zijn dan de lengte van de behuizing)
Totale kastlengte (optie BB): 05 = 50 mm
Totale lengte van de meetsonde (optie CC): 05 = 0,5 meter (1,6 voet) geïntegreerde kabel
Connector- en kabeltype (optie DD): 01 = Miniatuur coaxiale ClickLoc-connector met geïnstalleerde connectorbeschermer, standaard FEP-geïsoleerde triaxiale kabel
Goedkeuring door instanties (Optie EE): 05 = CSA-, ATEX- en IECEx-goedkeuringen voor gebruik in explosiegevaarlijke omgevingen
Diameter van de sondepunt: 8,0 mm (0,31 inch)
Materiaal van de sondepunt: Polyfenyleensulfide (PPS)
Materiaal van de sondebehuizing: roestvrij staal AISI 303 of 304 (RVS)
Kabelspecificatie: 75-ohm triaxiaal, geïsoleerd met fluorethyleenpropyleen (FEP). Standaard (niet-ETR) temperatuurclassificatie.
Kabelpantser: Flexibel AISI 302 of 304 roestvrij staal met FEP-buitenmantel.
Connectormateriaal: Verguld messing of verguld berylliumkoper, ClickLoc-type.
Bedrijfstemperatuurbereik (standaard): -52°C tot +177°C (-62°F tot +350°F)
Treksterkte (van sondebehuizing tot kabel): maximaal 330 N (75 lbf) nominaal
Elektrische weerstand (R_PROBE) voor 0,5 m kabel: 7,45 ± 0,50 Ohm (middengeleider naar buitengeleider)
Systeemcompatibiliteit: Elektrisch en fysiek uitwisselbaar met andere 5 mm en 8 mm systeemcomponenten die niet tot de XL 3300-serie behoren. Onderdeel van het 3300 XL 8 mm nabijheidssensorsysteem.
Sleutelvlakken: 8 mm voor M10-schroefdraad

Veelgestelde vragen over het product

V: We hebben al 8 mm-sondes en kabels van de niet-XL 3300-serie. Kunnen we de nieuwe 3300 XL Proximitor-sensor hiermee gebruiken zonder herkalibratie van het systeem of verlies van prestaties?

A: Ja, de 3300 XL-componenten zijn volledig achterwaarts compatibel en uitwisselbaar met de niet-XL 3300 5 mm- en 8 mm-componenten. U kunt uw bestaande probes en verlengkabels aansluiten op een nieuwe 3300 XL Proximitor-sensor. Houd er echter rekening mee dat het combineren van XL- en niet-XL-componenten de algehele systeemprestaties beperkt tot de specificaties van het oudere niet-XL 3300-systeem. Voor optimale prestaties (conform API 670-specificaties, betere uitwisselbaarheid) wordt aanbevolen een compleet 3300 XL-systeem te gebruiken.

V: Onze toepassing betreft het meten van radiale trillingen op een stoomturbine. De montageplaats voor de meetsonde is erg krap en een sonde van 8 mm past mogelijk niet. Kunnen we een sonde van 5 mm gebruiken met het 3300 XL 8 mm-systeem?

A: Ja, u kunt een 5 mm-sonde uit de 3300-serie gebruiken met de 3300 XL 8 mm-nabijheidssensor en bijbehorende kabels, aangezien deze elektrisch compatibel zijn. Het is echter belangrijk om te weten dat de 5 mm-sonde de benodigde zijwaartse ruimte of de afstand tussen de uiteinden niet verkleint ten opzichte van een 8 mm-sonde; de ​​diameter is alleen kleiner. Als de radiale ruimte (zijwaartse ruimte) een beperking vormt, kunt u beter het 3300 NSV (Narrow Side View) nabijheidssensorsysteem overwegen.

V: We moeten de stuwkrachtpositie bewaken en twee sondes worden axiaal zeer dicht bij elkaar gemonteerd. Wat is de minimale afstand tussen de uiteinden van de sondes om signaalinterferentie (overspraak) te voorkomen?

A: Voor axiale positiemetingen moet u een minimale afstand van ten minste 40 mm (1,6 inch) aanhouden tussen de uiteinden van twee afzonderlijke transducersystemen om overspraak te beperken tot 50 mV of minder wanneer elke sonde in het midden van zijn lineaire bereik is geplaatst. Voor radiale trillingsmetingen is de minimale afstand 38 mm (1,5 inch).
