Bently Nevada 330104-00-06-10-01-CN Nabijheidssensor, metrisch

330104-00-06-10-01-CN Beschrijving

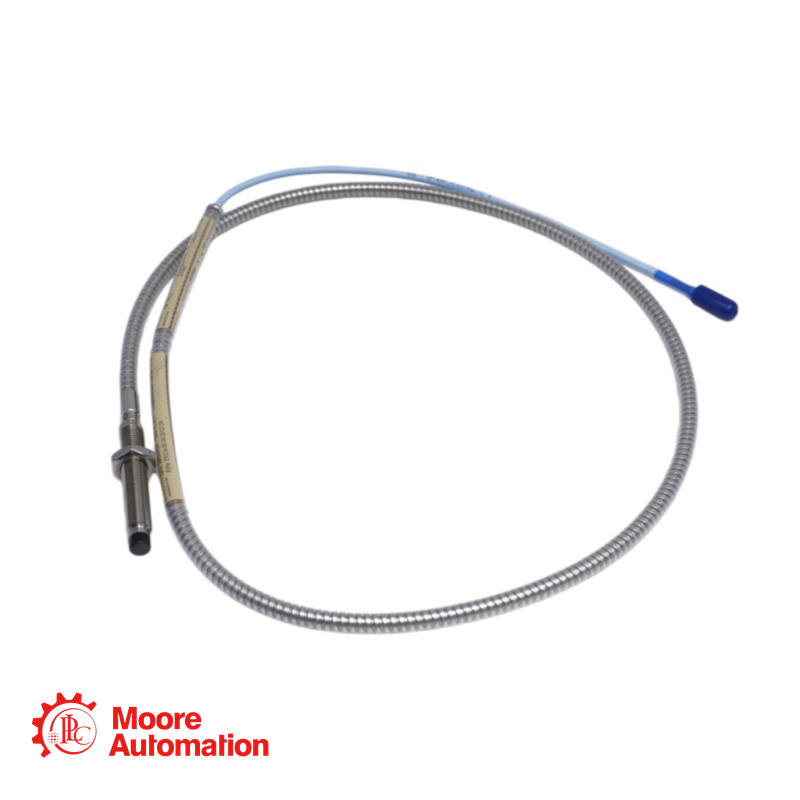

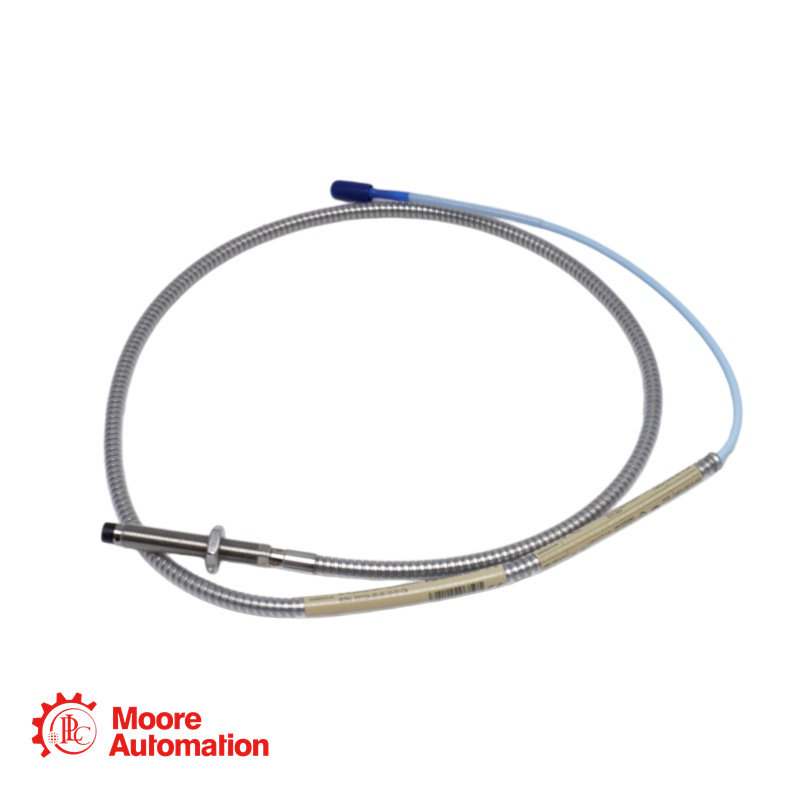

330104-00-06-10-01-CN is 3300 XL 8 mm sonde, M10 x 1 schroefdraad, met beschermkap.

Het 3300 XL NSv-transducersysteem wordt voornamelijk gebruikt in gebieden waar beperkingen met betrekking tot de kijkhoek, zijzicht of achteruitkijkspiegel het gebruik van de standaard Bentley Nevada 3300 en
3300 XL 5 en 8 mm transducersystemen. Het is ook ideaal voor toepassingen met kleine objecten, zoals het meten van radiale trillingen op assen kleiner dan 51 mm (2 inch) of axiale positie op vlakke objecten kleiner dan 15 mm (0,6 inch). Het wordt voornamelijk gebruikt in de volgende toepassingen op machines met vloeistoffilmlagers waar een kleine as of beperkt zijzicht aanwezig is:
Radiale trillingen en radiale positiemetingen
Axiale (stuwkracht) positie metingen
Toerenteller en nulsnelheidsmetingen
Fase referentie (sleutelfasesignalen)
Het ontwerp van het 3300 XL NSv-transducersysteem maakt het mogelijk om zowel de 3300 RAM-transducersystemen als de 190-transducersystemen uit de 3000- of 7000-serie te vervangen. Bij een upgrade van het 3300 RAM-systeem naar het 3300 XL NSv-systeem kunnen de bestaande probe, verlengkabel en bewakingsapparatuur worden gebruikt.

330104-00-06-10-01-CN Specificaties

Optie voor lengte zonder schroefdraad: 0,0 inch
Totale kastlengte: 60 mm
Totale lengteoptie: 1,0 meter (3,3 voet)
Connector- en kabeltype-optie: Miniatuur coaxiale ClickLoc-connector met connectorbeschermer, standaardkabel
Optie voor agentschapsgoedkeuring: in het Chinese gebied

Uitgangsweerstand: 50 Ω
Aanbevolen spleetbreedte: 1,0 mm (40 mils)

330104-00-06-10-01-CN Veelgestelde vragen

Wat is een "reverse mount"-sonde en wanneer wordt deze gebruikt?

Bij een omgekeerd gemonteerde meetsonde (serie 330104) komt de kabel aan de punt van de sonde naar buiten in plaats van aan de achterkant. Dit ontwerp wordt gebruikt in toepassingen waar de ruimte achter de bevestigingsplaats van de sonde beperkt of ontoegankelijk is, zoals in druklagers of krappe machinebehuizingen.

Wat is het doel van de "connectorbeschermer" (optie 01)?

De connectorbeschermer zorgt voor een goede afdichting van het aansluitpunt tussen de meetsonde en de verlengkabel. Het voorkomt dat vocht, olie en andere verontreinigingen de ClickLoc™-connector binnendringen, wat anders de signaalkwaliteit zou kunnen aantasten en meetfouten zou kunnen veroorzaken.

Wat betekent de goedkeuringscode "-CN"?

De code "-CN" geeft aan dat deze sonde gecertificeerd is voor gebruik in China met specifieke goedkeuringen van Chinese regelgevende instanties, waarschijnlijk inclusief CCC (China Compulsory Certification) en/of NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) voor gebruik in gevaarlijke omgevingen.

Wat is de juiste spleetafstand voor deze omgekeerd gemonteerde meetsonde?

Voor standaard 3300 XL 8 mm-systemen is de aanbevolen spleetafstand doorgaans 1,27 mm (50 mils), waardoor de meetsonde zich in het midden van het lineaire bereik van 2,0 mm (80 mils) bevindt. Het ontwerp met omgekeerde montage verandert de elektrische eigenschappen of de spleetafstand niet.

Wat is de maximale schroefdraadlengte voor deze sonde?

Voor een 1/4-28 schroefdraad is de maximaal aanbevolen schroefdraadlengte 0,375 inch (9,5 mm). Overschrijding hiervan kan leiden tot vastlopen tijdens de installatie of schade aan de sonde. Houd er rekening mee dat sondes met een omgekeerde montage andere installatie-eisen hebben dan sondes met een standaard montage.

Kan deze sensor worden gebruikt met bestaande 3300 XL-bewakingssystemen?

Ja, de 330104 probe voor omgekeerde montage is volledig compatibel met 3300 XL Proximitor-sensoren en bewakingssystemen. In combinatie met de juiste verlengkabel vormt deze een compleet 3300 XL-transducersysteem voor trillings- en positiemetingen.
