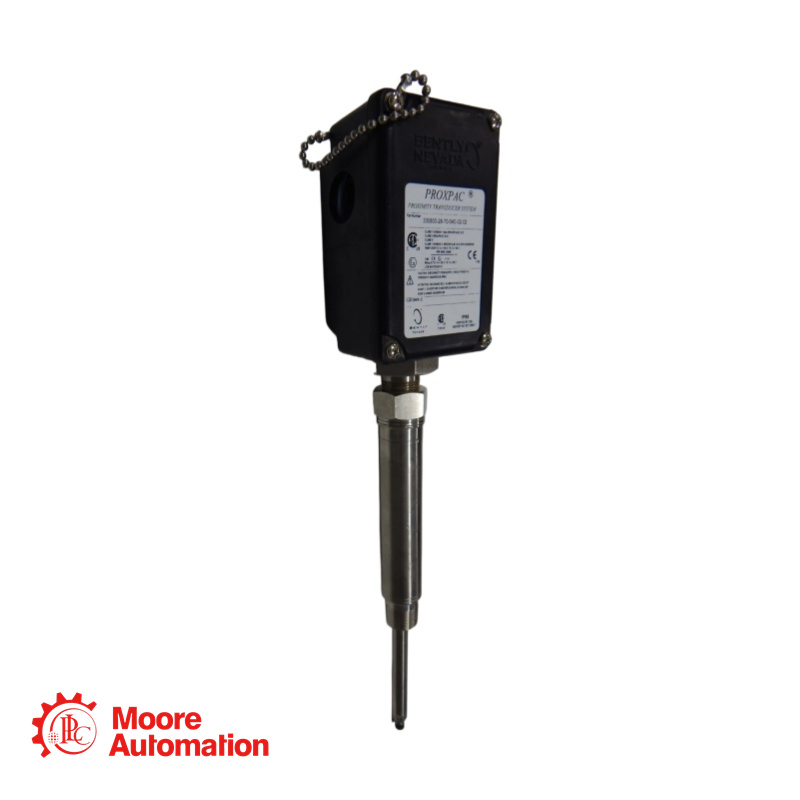

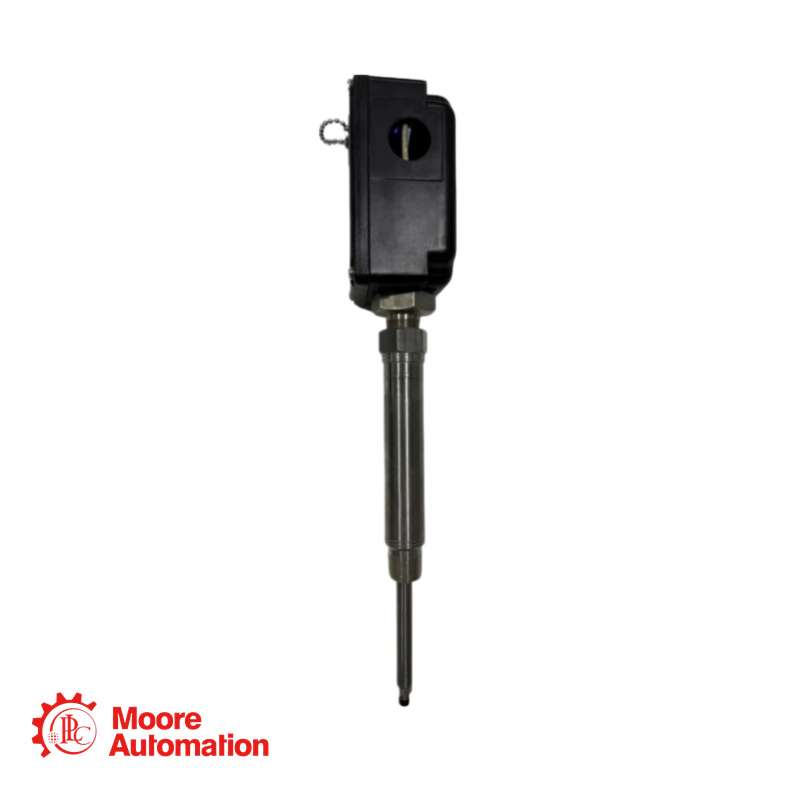

Bentley Nevada 330800-28-00-085-03-02 Nabijheidssensorassemblage

Parameter

Specificatie

Modelnummer

330800-28-00-085-03-02

Merk / Serie

Bentley Nevada PROXPAC XL

Systeemtype

Geïntegreerde behuizing met 3300 XL Proximitor®-sensor + 3300 XL 8 mm-sonde

Sondetype

3300 XL 8 mm sonde met 1 meter vaste triaxiale kabel

Lineair bereik

2 mm (80 mils)

Incrementele schaalfactor (ISF)

7,87 V/mm (200 mV/mil) ±5%

Aanbevolen spleetinstelling

1,27 mm (50 mils)

Voeding

-17,5 Vdc tot -26 Vdc (zonder barrières) / -23 Vdc tot -26 Vdc (met barrières)

Maximale lengte van de veldbedrading

305 m (1.000 ft) – 3-aderige afgeschermde triaxkabel (16–24 AWG)

Behuizingsclassificatie

Type 4X, IP66 (BASEEFA T07/0709)

Bedrijfstemperatuur (behuizing)

-52°C tot +100°C (-62°F tot +212°F)

Bedrijfstemperatuur (sondepunt)

-52°C tot +177°C (-62°F tot +351°F)

Goedkeuringen voor gevaarlijke zones

ATEX/IECEx: Ex ia IIC T4/T5 Ga; cNRTLus: Klasse I, Zone 0, Groepen A, B, C, D

Behuizingsmateriaal

UV-bestendig, glasvezelversterkt PPS-thermoplast met geleidende vezels

Materiaal van de sondebehuizing

AISI 304 roestvrij staal

Totaal systeemgewicht

1,44 kg (3,2 lb) typisch

Wat is het belangrijkste voordeel van een PROXPAC XL ten opzichte van een standaard 3300 XL 5/8 mm probesysteem?

De PROXPAC XL integreert de meetsonde en de Proximitor®-sensor in één enkele, afgedichte behuizing. Hierdoor is een verlengkabel en een aparte behuizing voor de sensor niet meer nodig. Het resultaat is een compacter en robuuster systeem met minder aansluitpunten, wat de betrouwbaarheid verhoogt en de installatie vereenvoudigt, met name in ruwe of gevaarlijke omgevingen.

Wat is het effectieve lineaire bereik en de schaalverfactor voor deze samenstelling?

Het systeem biedt een lineair bereik van 2 mm (80 mil), beginnend bij ongeveerop ongeveer 0,25 mm (10 mils) van het doel. De standaard incrementele schaalfactor (ISF) is 7,87 V/mm (200 mV/mil), met een uitwisselbaarheidsfout van slechts ±5% over het volledige bereik.

Welke certificeringen heeft het model 330800-28-00-085-03-02?

De optie "28" in het artikelnummer geeft meerdere goedkeuringen aan. Dit omvat ATEX/IECEx voor gasomgevingen in zone 0, 1 en 2 (Ex ia en Ex nA) en cNRTLus voor klasse I, II, III, divisies 1 & 2, en zone 0, 2. Raadpleeg altijd het specifieke certificaat voor gedetailleerde temperatuurclassificaties (T4/T5) en entiteitsparameters.

Kan dit systeem worden gebruikt voor asdiameters kleiner dan 50,8 mm (2,0 inch)?

Bij radiale trillingsmetingen aan assen met een diameter kleiner dan 76,2 mm (3,0 inch) kan de schaalfactor veranderen. Bij asdiameters kleiner dan 50,8 mm (2,0 inch) kan de interactie tussen afzonderlijke transducersystemen (overspraak) meer dan 50 mV bedragen.

Wat is de maximaal toegestane lengte van de veldbekabeling tussen deze module en de monitor?

Tussen de PROXPAC XL-module en uw bewakingssysteem kunt u tot 305 meter (1.000 voet) afgeschermde 3-aderige triaxkabel (16-24 AWG) gebruiken.
