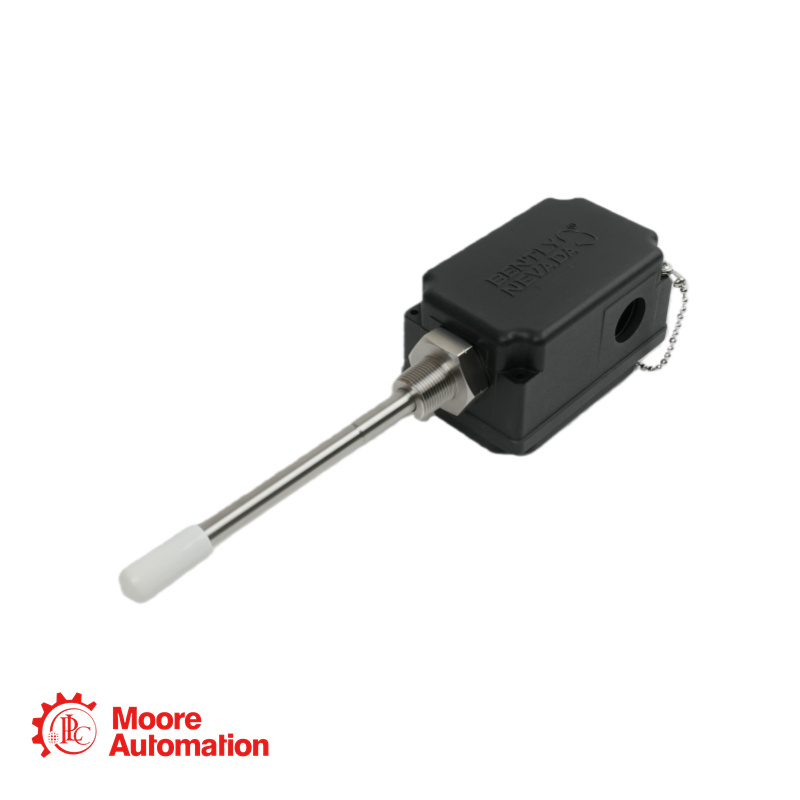

Bently Nevada 330881-16-00-205-00-02 Nabijheidssensor, metrisch

Neem contact met ons op

Verkoop:

Telefoon/
WhatsApp:

Email:

Adres:

Frida

+86 15359408275

sales5@mooreplc.com

Siming-district, Xiamen, Fujian, China

Specificatie

Onderdeelnummer: 330881-16-00-205-00-02
Producttype: PROXPAC XL naderingssensor, metrische versie.
Montageconfiguratie: Complete, installatieklare assemblage inclusief een 3300 XL 8 mm-sonde, geïntegreerde 3300 XL Proximitor-sensor in het deksel van de behuizing en alle benodigde mechanische componenten.
Sonde- en goedkeuringsoptie (AA): 16 = 3300 XL 8 mm sonde geïnstalleerd, Proximitor-sensor zonder goedkeuringen voor explosiegevaarlijke omgevingen (CSA, ATEX, IECEx).
Afstandsadapteroptie (BB): 00 = Geen afstandsadapter. De behuizing wordt direct via de buitenste huls gemonteerd.
Sonde-penetratie-optie (CCC): 205 = 205 mm. Dit is de lengte van de roestvrijstalen sondehuls ("C"-maat), die de beoogde afstand aangeeft van het montagevlak van de behuizing tot de sondepunt (middenstand). De huls maakt een uiteindelijke axiale afstelling van ±12,7 mm (0,5 inch) mogelijk.
Aansluitingsoptie (DD): 00 = Geen aansluitstukken meegeleverd. De set bevat twee afsluitpluggen en twee ringen om ongebruikte kabeldoorvoeren in de behuizing af te dichten.
Montagedraadoptie (EE): 02 = M24 x 3 metrische montagedraad op de buitenste hulsconstructie.

Veelgestelde vragen over het product

V: Bij onze installatie moet de punt van de meetsonde zich precies 150 mm van de montageflens bevinden. De dichtstbijzijnde optie voor "Sondepenetratie" (C-afmeting) is 145 mm of 155 mm. Hoe bereiken we precies die 150 mm?

A: De "C"-maat (bijvoorbeeld 205 mm in uw onderdeel) is een middenstand. De schroefdraadbus van de meetsonde maakt een fijnafstelling van ±12,7 mm (0,5 inch) mogelijk na installatie. U zou daarom de optie van 145 mm (C=145) moeten bestellen. Tijdens de installatie draait u de meetsonde vervolgens ongeveer 5 mm verder uit de bus om de uiteindelijke tipstand van 150 mm te bereiken. Bestel altijd de eerstvolgende kleinere standaardlengte en stel deze naar buiten toe af.

V: Kunnen we een reserve-sonde voor de PROXPAC XL apart bestellen, en is het een eenvoudige vervanging ter plaatse?

A: Ja, reserve-sondes zijn verkrijgbaar (bijv. PN 330106-05-30-10-02-00 voor metrische, niet-gecertificeerde systemen). Vervanging is echter geen eenvoudige klus zoals bij een systeem met connectoren. Voor het vervangen van de sonde is het volgende nodig:
De veldbedrading loskoppelen en de behuizing openen.
De interne, vast bedrade verbindingen tussen de oude meetkabel en het Proximitor-aansluitblok loskoppelen.
Het complete sonde-/hulsdeel uit de behuizing verwijderen.
Het nieuwe sonde-/hulsdeel installeren en de interne bedrading opnieuw aansluiten.
De sensor opnieuw afstellen en de behuizing opnieuw afdichten.
Het is een complexere procedure die zorgvuldig en volgens de handleiding moet worden uitgevoerd om de afdichting tegen omgevingsinvloeden en de kalibratie te behouden.

V: We moeten dit installeren in een explosiegevaarlijke zone 2. Het artikelnummer eindigt op -00 vanwege goedkeuringen. Mogen we het gebruiken als we het installeren met de juiste veiligheidsafschermingen volgens de tekeningen?

A: Nee. De -00 optie (A=16) betekent dat de geïntegreerde Proximitor-sensor zelf wordt geleverd zonder de benodigde certificeringen voor explosiegevaarlijke omgevingen. Zelfs als u externe veiligheidsbarrières correct gebruikt, beschikt het apparaat (Proximitor) niet over de vereiste markering (bijv. Ex nA IIC Gc). Voor Zone 2 moet u de complete set bestellen met de optie Meerdere goedkeuringen voor de Proximitor. Dit is onderdeelnummer 330881-28-00-205-00-02 (waarbij A=28).
