Bentley Nevada 330881-16-10-100-03-02 PROXPAC XL Transducerassemblage

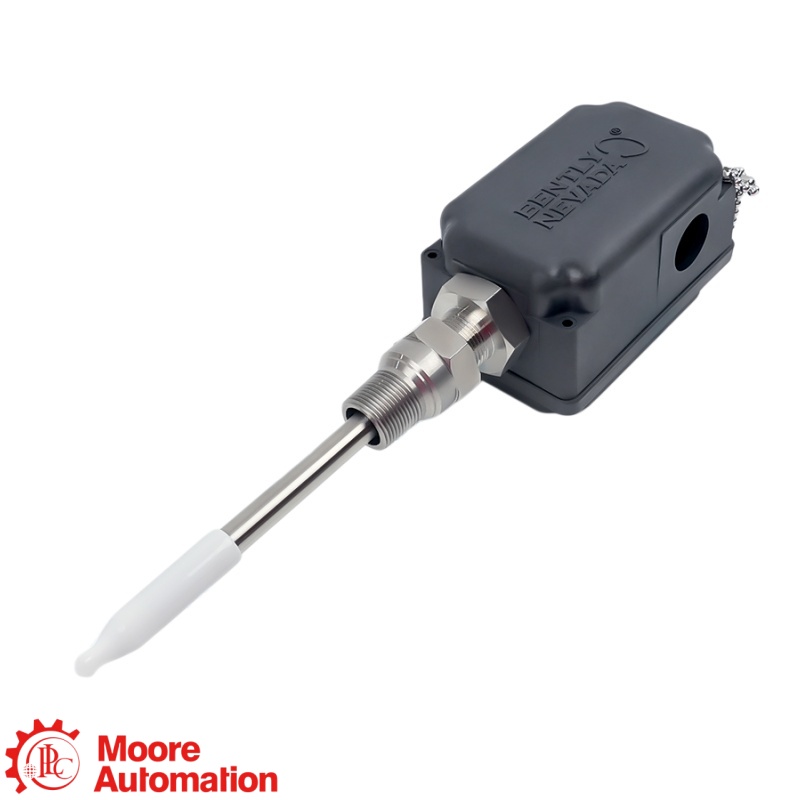

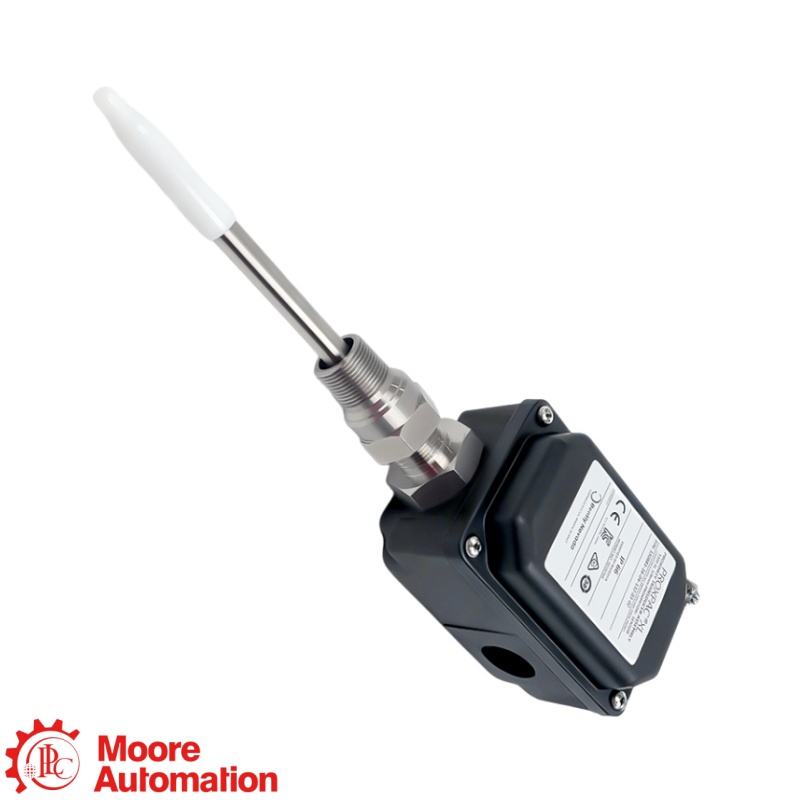

330881-16-10-100-03-02 Dit is een Bently Nevada PROXPAC XL nabijheidssensor die een 3300 XL 8 mm-sonde en een Proximitor-sensor integreert voor contactloze trillings- en positiemeting van assen. De niet-goedgekeurde sonde, de afstand van 100 mm, de indringdiepte van 100 mm, de M20-fitting en de 3/4-14 NPT-bevestiging moeten worden afgestemd op een compatibel 200 mV/mil-bewakingskanaal.

330881-16-10-100-03-02 Dit is een metrische PROXPAC XL-assemblage waarbij -16 een 3300 XL 8 mm-sonde selecteert zonder goedkeuringen, -10 een 100 mm-afstandsadapter specificeert en -100 een sondepenetratie van 100 mm specificeert. Deze configuratievelden bepalen de fysieke installatie en de goedkeuringsstatus, dus ze moeten overeenkomen met de machinebehuizing en de locatievereisten.

330881-16-10-100-03-02 De -16-sonde gebruikt geen goedkeuringen voor explosiegevaarlijke omgevingen, terwijl de -28-versie een sonde gebruikt met meerdere goedkeuringen. Beide systemen voeren contactloze trillings- of positiemetingen uit, maar ze zijn niet automatisch uitwisselbaar wanneer certificering voor explosiegevaarlijke omgevingen vereist is.

330881-16-10-100-03-02 Het betreft een op zichzelf staande nabijheidssensor met de Proximitor-sensor in de behuizing, waardoor geen aparte verlengkabel tussen de sensor en de Proximitor nodig is. Wel is een correct afgeschermde veldbekabeling naar een compatibele monitor vereist, samen met de gespecificeerde voedingsspanning, doel- en spleetcondities.

330881-16-10-100-03-02 Vereist -17,5 tot -26 V DC bij een maximale stroomsterkte van 12 mA zonder afscherming, of -23 tot -26 V DC met afscherming. De uitgang van 7,87 V/mm en het lineaire bereik van 2 mm vereisen een compatibele monitoringang, afschermingsconfiguratie, afgeschermde veldbekabeling en doelmateriaal.

330881-16-10-100-03-02 Dit product combineert een afstandsadapter van 100 mm, een sonde-insteekdiepte van 100 mm, een M20-fitting, twee pluggen en een 3/4-14 NPT-montageschroefdraad. Controleer vóór installatie de speling tussen de machinebehuizing, de afmetingen en het materiaal van het te meten object, de sondeafstand, de kabeldoorvoer en de exacte montagegeometrie.

330881-16-10-100-03-02 De offerte moet de volledige ordercode, een duidelijk naamplaatje en installatiefoto's, de hoeveelheid, de bestemming, het monitormodel, de stroomvoorziening en de afschermingsconfiguratie, de vereisten voor explosiegevaarlijke omgevingen, de montageafmetingen en de details van de leidingen bevatten. Aan de hand van deze gegevens kan de geconfigureerde transducerassemblage en de compatibiliteitslimieten ervan vóór levering worden gecontroleerd.
