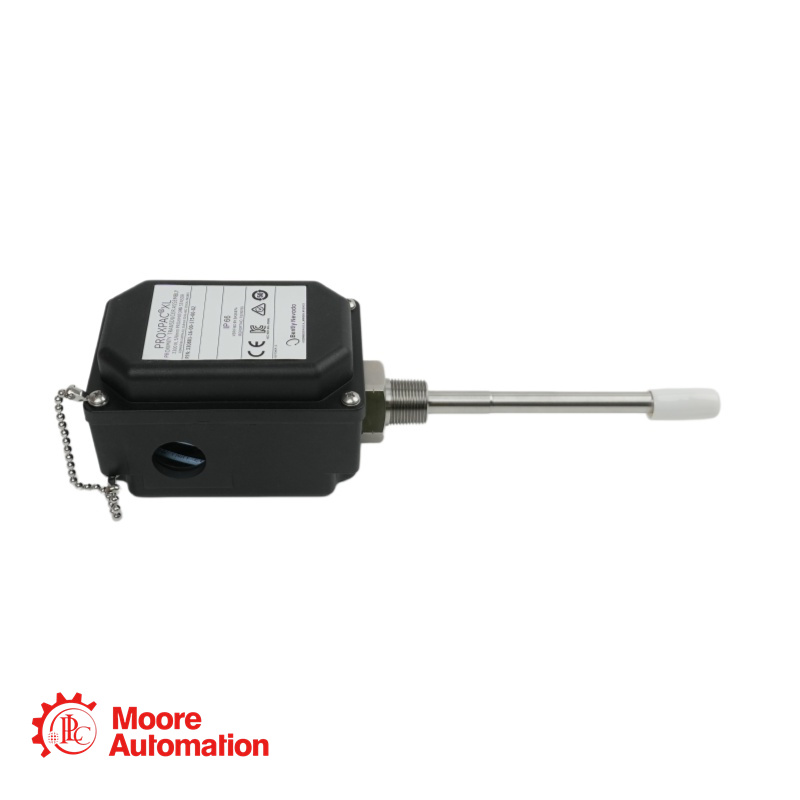

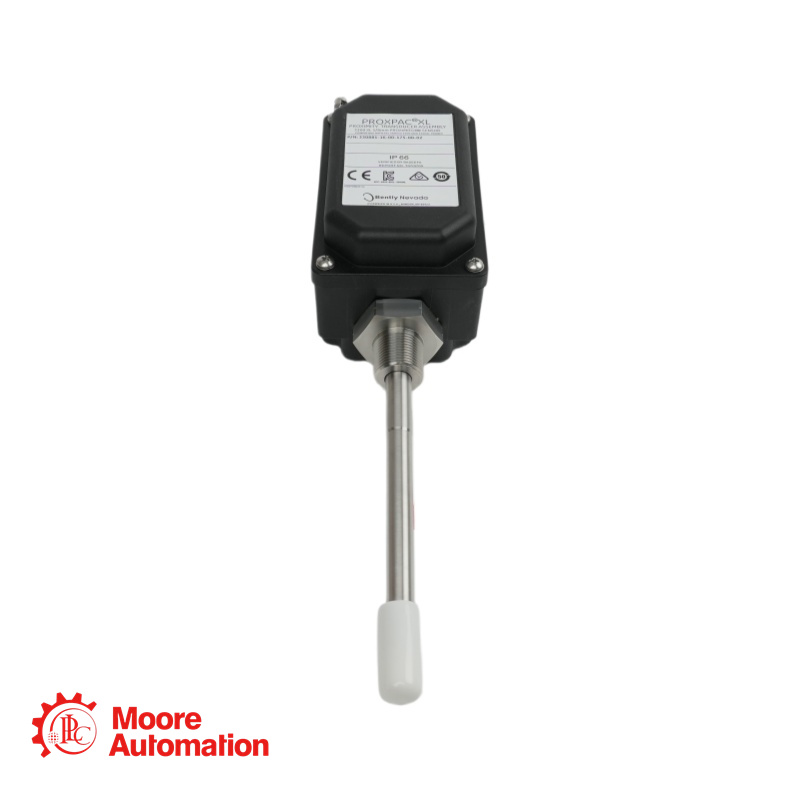

Bently Nevada 330881-16-10-110-06-02 Nabijheidssensor, metrisch

Parameter

Specificatie

Modelnummer

330881-16-10-110-06-02

Merk / Serie

BeNevada PROXPAC XL (metrische configuratie)

Systeemtype

Geïntegreerde behuizing met 3300 XL Proximitor®-sensor + 3300 XL 8 mm-sonde

Sondetype

3300 XL 8 mm sonde met 1 meter vaste triaxiale kabel

Onderzoeks- en goedkeuringsoptie

16 – 3300 XL 8 mm sonde zonder goedkeuringen

Afstandsadapter (B-maat)

10 – 100 mm (minimum: 40 mm / maximum: 200 mm, te bestellen in stappen van 10 mm)

Sondepenetratie (C-dimensie)

110 – 110 mm (minimum: 25 mm / maximum: 760 mm, besteld in stappen van 1 mm)

Montagemogelijkheden

06 – Eén 3/4-14 NPT fitting + één 3/4-14 NPT naar 1/2-14 NPT RVS verloopstuk + twee pluggen

Montagedraadoptie

02 – 3/4-14 NPT (vereist bij bestelling van de afstandsadapter)

Lineair bereik

2 mm (80 mils)

Incrementele schaalfactor (ISF)

7,87 V/mm (200 mV/mil) ±5%

Aanbevolen spleetinstelling

1,27 mm (50 mils)

Voeding

-17,5 Vdc tot -26 Vdc (zonder barrières) / -23 Vdc tot -26 Vdc (met barrières)

Maximale lengte van de veldbedrading

305 m (1.000 ft) – 3-aderige afgeschermde triaxkabel (16–24 AWG)

Behuizingsclassificatie

Type 4X, IP66 (BASEEFA T07/0709)

Bedrijfstemperatuur (behuizing)

-52°C tot +100°C (-62°F tot +212°F)

Bedrijfstemperatuur (sondepunt)

-52°C tot +177°C (-62°F tot +351°F)

Wat is het verschil tussen de modellen 330800 (Engels) en 330881 (metrisch)?

De 330881-serie is de metrische versie van de PROXPAC XL. Hoewel beide dezelfde sonde en Proximitor®-technologie gebruiken, specificeert de 330881 de afstandsadapter (B-afmeting) en de indringdiepte van de sonde (C-afmeting) in millimeters in plaats van inches. Ook de keuze aan montageschroefdraadopties verschilt, om te voldoen aan metrische of NPT-vereisten.

Omvat dit model goedkeuringen voor explosiegevaarlijke omgevingen?

Nee. De optie "16" duidt op een 3300 XL 8 mm-sonde zonder goedkeuringen. Als certificeringen voor explosiegevaarlijke omgevingen (ATEX, IECEx, cNRTLus) vereist zijn, dient u in plaats daarvan optie "28" (Meerdere goedkeuringen) te selecteren. Deze niet-goedgekeurde configuratie is geschikt voor algemene of niet-explosiegevaarlijke installaties.

Wat is de effectieve indringdiepte van de sonde na installatie?

Met een afstandsadapter (B = 100 mm) en sondepenetratie (C = 110 mm) vertegenwoordigt de totale afmeting "B + C" de gemiddelde afstand tussen het montageoppervlak en het doeloppervlak. De schroefdraadhuls maakt een aanpassing van ±12,7 mm (±0,5 inch) vanaf dit punt mogelijk. Als de gecombineerde afmeting groter is dan 305 mm (12 inch), wordt extra ondersteuning van de huls nabij de sonde aanbevolen om resonantie-effecten te voorkomen.

Wat is de maximale lengte van de veldbedrading voor deze assemblage?

Tussen de PROXPAC XL-module en uw bewakingssysteem kunt u tot 305 meter (1.000 voet) afgeschermde 3-aderige triaxkabel (16–24 AWG) gebruiken.

Welke leidingfittingen zijn inbegrepen bij de "06"-optie?

De optie 06 voor de fittingen omvat:
Eén 3/4-14 NPT-fitting
Een roestvrijstalen verloopstuk van 3/4-14 NPT naar 1/2-14 NPT
Twee afsluitpluggen
Deze configuratie biedt flexibiliteit voor het aansluiten van standaard 3/4-inch buizen of het verkleinen naar 1/2-inch NPT wanneer kleinere buisdoorvoeren nodig zijn.
