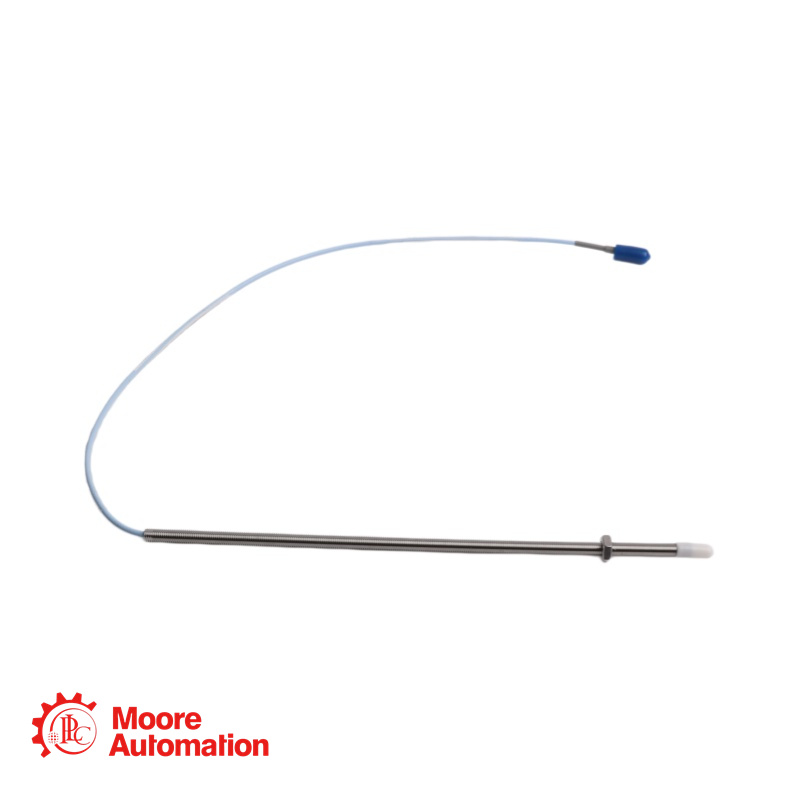

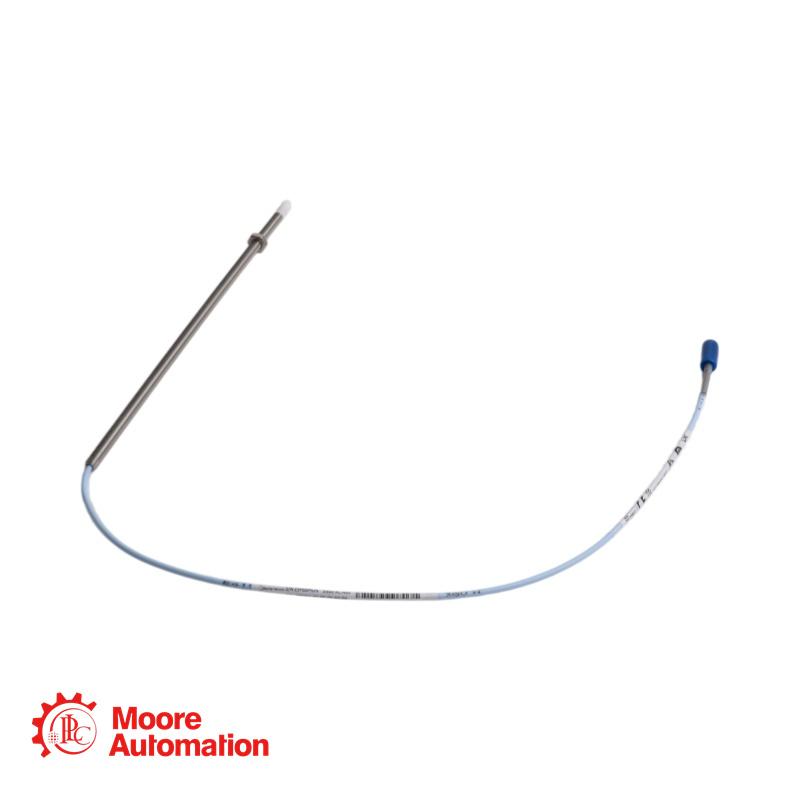

Bentley Nevada 330901-00-24-05-02-05 NSv Proximity Probe

330901-00-24-05-02-05 Beschrijving

330901-00-24-05-02-05 is3300 NSv-sonde, 1/4-28 UNF-schroefdraad,zonder pantser

Het 3300 XL NSv-transducersysteem wordt voornamelijk gebruikt in gebieden waar beperkingen met betrekking tot de kijkhoek, zijzicht of achteruitkijkspiegel het gebruik van de standaard Bentley Nevada 3300 en
3300 XL 5 en 8 mm transducersystemen. Het is ook ideaal voor toepassingen met kleine objecten, zoals het meten van radiale trillingen op assen kleiner dan 51 mm (2 inch) of axiale positie op vlakke objecten kleiner dan 15 mm (0,6 inch). Het wordt voornamelijk gebruikt in de volgende toepassingen op machines met vloeistoffilmlagers waar een kleine as of beperkt zijzicht aanwezig is:
Radiale trillingen en radiale positiemetingen
Axiale (stuwkracht) positie metingen
Toerenteller en nulsnelheidsmetingen
Fase referentie (sleutelfasesignalen)
Het ontwerp van het 3300 XL NSv-transducersysteem maakt het mogelijk om zowel de 3300 RAM-transducersystemen als de 190-transducersystemen uit de 3000- of 7000-serie te vervangen. Bij een upgrade van het 3300 RAM-systeem naar het 3300 XL NSv-systeem kunnen de bestaande probe, verlengkabel en bewakingsapparatuur worden gebruikt.

330901-00-24-05-02-05 Specificaties

Optie voor lengte zonder schroefdraad: 0,0 inch
Totale kastlengte optie: 2,4 inch
Totale lengteoptie: 0,5 meter (20 inch)
Aansluiting en kabeltype: Miniatuur coaxiale ClickLoc-connector, standaardkabel
Optie voor goedkeuring door de instantie: Meerdere goedkeuringen

Uitgangsweerstand: 50 Ω
Aanbevolen spleetbreedte: 1,0 mm (40 mils)

330901-00-24-05-02-05 Veelgestelde vragen

Wat zijn de belangrijkste toepassingen voor deze sonde?

Het is ontworpen voor krappe installatieruimtes, zoals bij centrifugaalcompressoren, koelcompressoren en procesgascompressoren. Het is ideaal voor het meten van radiale trillingen en positie, axiale (stuwkracht)positie en het leveren van tachometer- of keyphasorsignalen, met name op kleinere assen of waar het zicht vanaf de zijkant beperkt is.

Wat is de juiste spleetafstandinstelling voor deze sonde?

De aanbevolen spleetafstand is 1,0 mm (40 mils). Het lineaire bereik loopt van ongeveer 0,25 mm tot 1,75 mm (10 tot 70 mils) vanaf het doel.

Wat is de maximale inschroeflengte voor een 1/4-28 schroefdraad?

De maximaal aanbevolen schroefdraadlengte is 0,375 inch. Een langere schroefdraad kan tijdens de installatie vastlopen.

Kan deze sonde in gevaarlijke omgevingen worden gebruikt?

Ja. De optie "05" voor goedkeuring door instanties geeft aan dat er meerdere goedkeuringen zijn voor gebruik in gevaarlijke omgevingen, waaronder CSA-, ATEX- en IECEx-certificeringen voor gebruik in intrinsiek veilige (ia) en niet-ontvlambare (nA, ec) toepassingen.

Wat is de maximale treksterkte van de meetkabel?

De maximaal toegestane treksterkte bedraagt ​​220 N (50 lb) van de behuizing van de sonde tot aan de sondekabel.

Welk type connector gebruikt deze sonde?

Het maakt gebruik van een verguld messing ClickLoc miniatuur coaxiale connector. Deze connector vergrendelt om losraken door trillingen te voorkomen.
