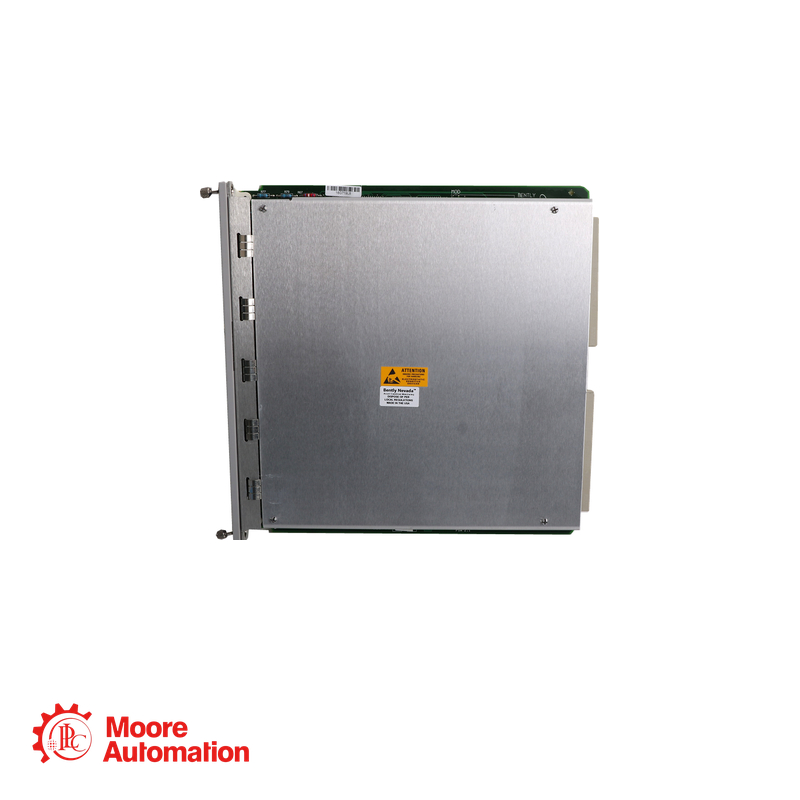

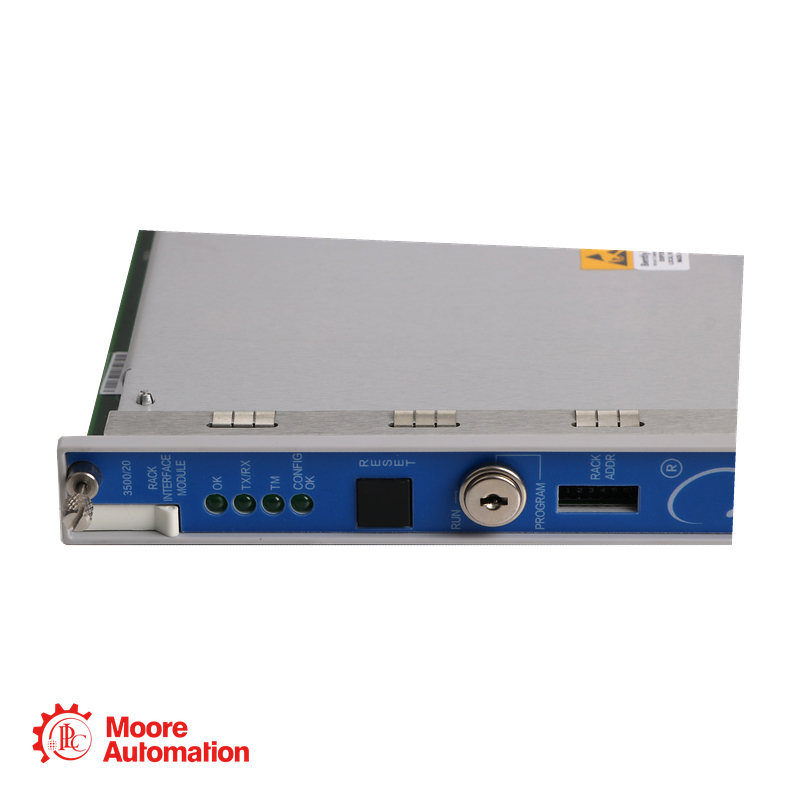

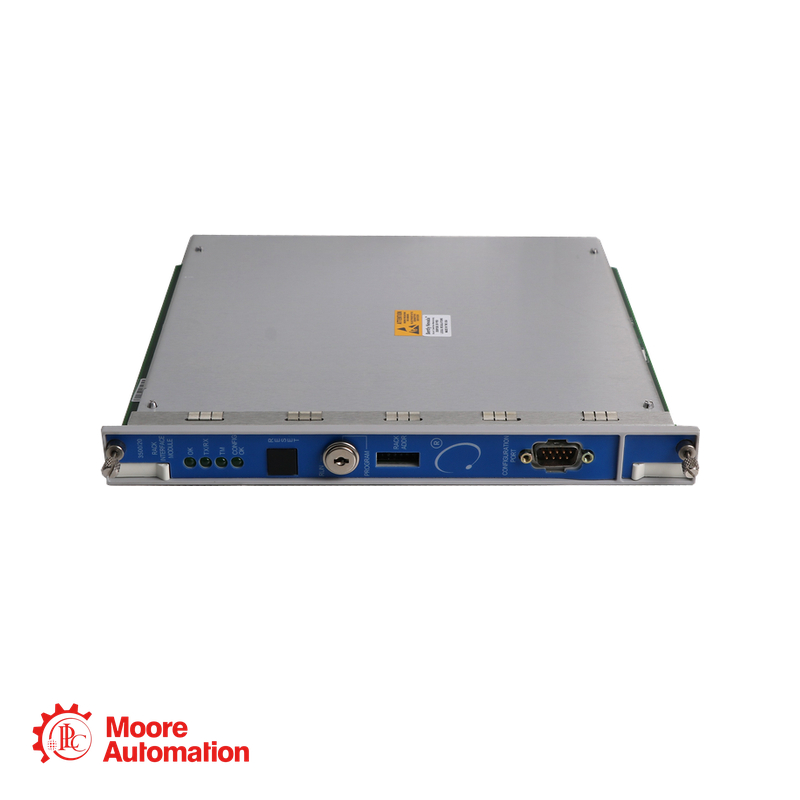

Bently Nevada 3500/20-01-02-CN Rack Interface Module

Productoverzicht

De Bentley Nevada 3500/20-01-02-CN Dit is een standaard rackinterfacemodule (RIM) voor het 3500 machinebeveiligingssysteem. Het vormt de belangrijkste communicatie- en configuratie-interface voor één 3500 rack. Deze configuratie combineert de standaard RIM met een RS232/RS422 I/O-module. Het ondersteunt seriële communicatie met compatibele Bently Nevada hostsoftware voor rackconfiguratie en het ophalen van machinegegevens. Per rack is één RIM vereist. Deze wordt geïnstalleerd in slot 1 naast de voedingen en maakt geen deel uit van het kritieke pad voor machinebewaking.

Uitsplitsing van ordernummers

Technische informatie

Fabrikant: Bentley Nevada
Productlijn: 3500 Machinebeveiligingssysteem
Bestelnummer: 3500/20-01-02-CN
Producttype: Standaard rackinterface-module
Communicatieprotocol: Eigen protocol van Bently Nevada
Maximale gegevensoverdrachtssnelheid: 38,4 k baud
Maximale kabellengte RS232: 30 m (100 ft)
Maximale kabellengte RS422: 1200 m (4000 ft)
Stroomverbruik: 4,75 W typisch
Bedrijfstemperatuur: -30°C tot +65°C
Bewaartemperatuur: -40°C tot +85°C
Relatieve luchtvochtigheid: tot 95%, niet-condenserend

Voordelen&Functies

AToepassingsgebieden

• 3500 rackconfiguratie en communicatie
• Monitoringsystemen voor turbines en generatoren
• Compressorbeveiligingsrekken
• Netwerken voor conditiebewaking van machines
• Gegevensverzameling over plantengastheren
• Multi-rack RS422-communicatiesystemen
• Machines voor de olie- en gasindustrie, petrochemie en energieopwekking

Veelgestelde vragen

1. Wat is de belangrijkste functie van de 3500/20-01-02-CN?
Het fungeert als de primaire interface voor één 3500-rack en ondersteunt rackconfiguratie, statusuitwisseling en het ophalen van machinegegevens.

2. Welke communicatie-interface is inbegrepen?
De optie "02" biedt een I/O-module met RS232- en RS422-seriecommunicatiemogelijkheden.

3. Waar is deze module geïnstalleerd?
De rackinterfacemodule wordt geïnstalleerd in slot 1 van het 3500-rack, direct naast de aansluitingen voor de voedingen.

4. Heeft de RIM invloed op de normale monitoring als er geen communicatie beschikbaar is?
De RIM maakt geen deel uit van het kritieke monitoringspad. Het biedt algemene rackfuncties en communicatietoegang zonder het normale monitoringspad te beheren.
