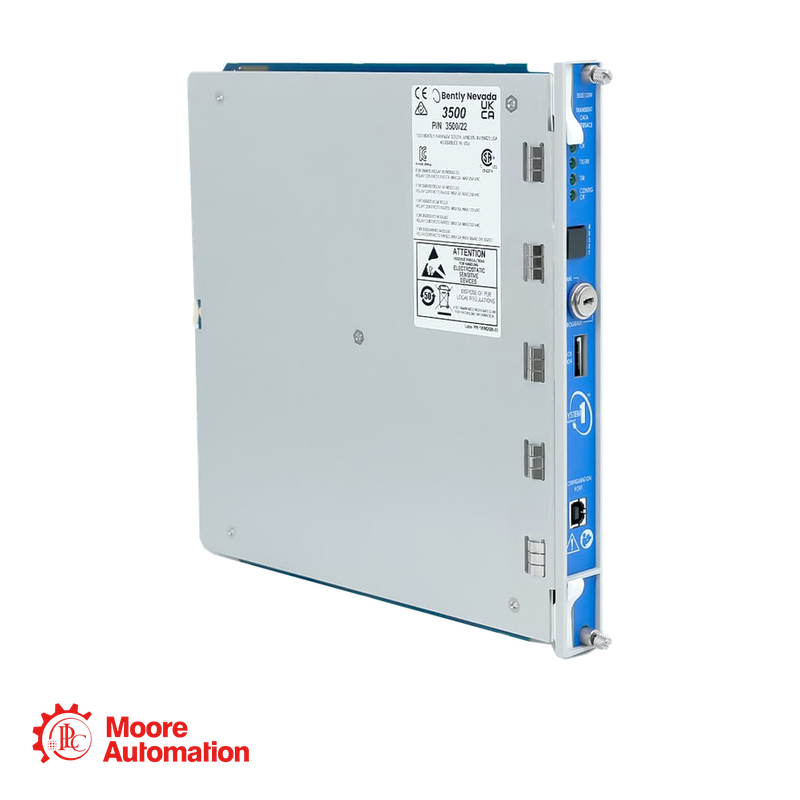

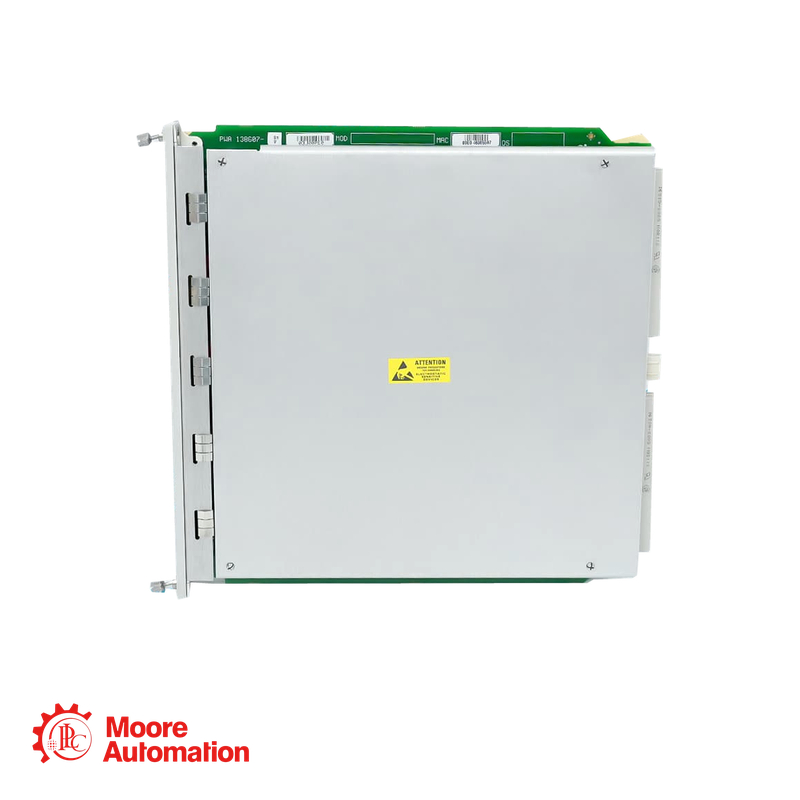

Bently Nevada 3500/22-01-00 Standaard Transient Data Interface

Productoverzicht

De Bentley Nevada 3500/22-01-00 Dit is een standaard referentie voor de Transient Data Interface (TDI) voor het 3500 machinebeveiligingssysteem. De TDI combineert rackinterfacefuncties met het verzamelen van machinegegevens en vormt zo de verbinding tussen het 3500 rack en compatibele configuratie- of conditiebewakingssoftware. De TDI wordt geïnstalleerd in Slot 1 naast de voedingen van het rack en werkt samen met 3500 M-serie monitormodules om statische waarden en golfvormgerelateerde gegevens te verzamelen. Het biedt betrouwbare toegang tot machine-informatie zonder deel uit te maken van het kritieke beveiligingspad.

Uitsplitsing van ordernummers

Technische informatie

Fabrikant: Bentley Nevada
Productlijn: 3500 Machinebeveiligingssysteem
Bestelnummer: 3500/22-01-00
Producttype: Standaard Transient Data Interface (TDI)
Hostcommunicatie: Ethernet via de geselecteerde TDI I/O-module
Stroomverbruik: 10,5 W
Bedrijfstemperatuur: -30°C tot +65°C
Bewaartemperatuur: -40°C tot +85°C
Relatieve luchtvochtigheid: 95%, niet-condenserend

Voordelen&Functies

AToepassingsgebieden

• Centrale data-interface voor Bently Nevada 3500 monitoring racks
• Bewaking van de machineconditie en verzameling van diagnostische gegevens
• Vastlegging van stationaire en transiënte golfvormen
• 3500 rackconfiguratie en communicatie met hostsoftware
• Bewakingssystemen voor roterende apparatuur met behulp van compatibele 3500 M-serie monitoren

Veelgestelde vragen

1. Wat is de functie van de 3500/22-01-00?
Het is een standaard referentie voor de Transient Data Interface (TDI) die wordt gebruikt om een ​​3500-monitoringrack te koppelen aan compatibele configuratie- en machineconditiebewakingssoftware.

2. Waar wordt de TDI in een 3500-rack geïnstalleerd?
De TDI bevindt zich in slot 1, naast de voedingen van het rack.

3. Welke gegevens kan de TDI verzamelen?
Het vastleggen van statische gegevens is standaard. Met een optionele Dynamic Data Enabling Disk kan de TDI ook dynamische en zeer nauwkeurige transiënte golfvormgegevens verzamelen.

4. Doet 3500/22-01-00 Definieer het Ethernet I/O-type.

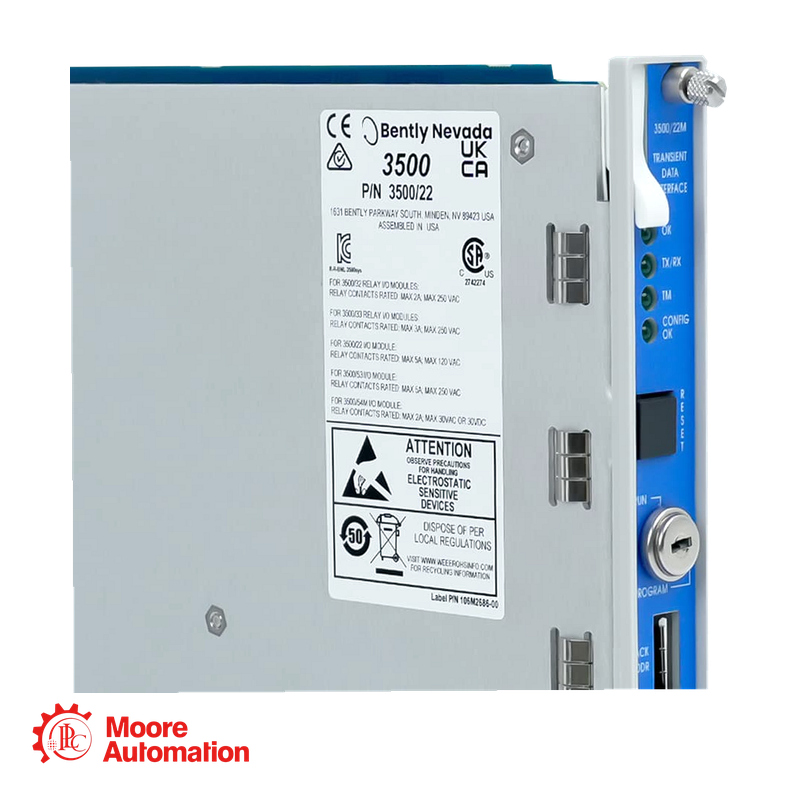

De huidige bestelstructuur van Baker Hughes bevat een apart veld voor de I/O-module. Deze verkorte referentie bevestigt het standaard TDI-type, maar de geselecteerde koperen of glasvezel Ethernet I/O-versie moet worden gecontroleerd aan de hand van het label op het apparaat.
