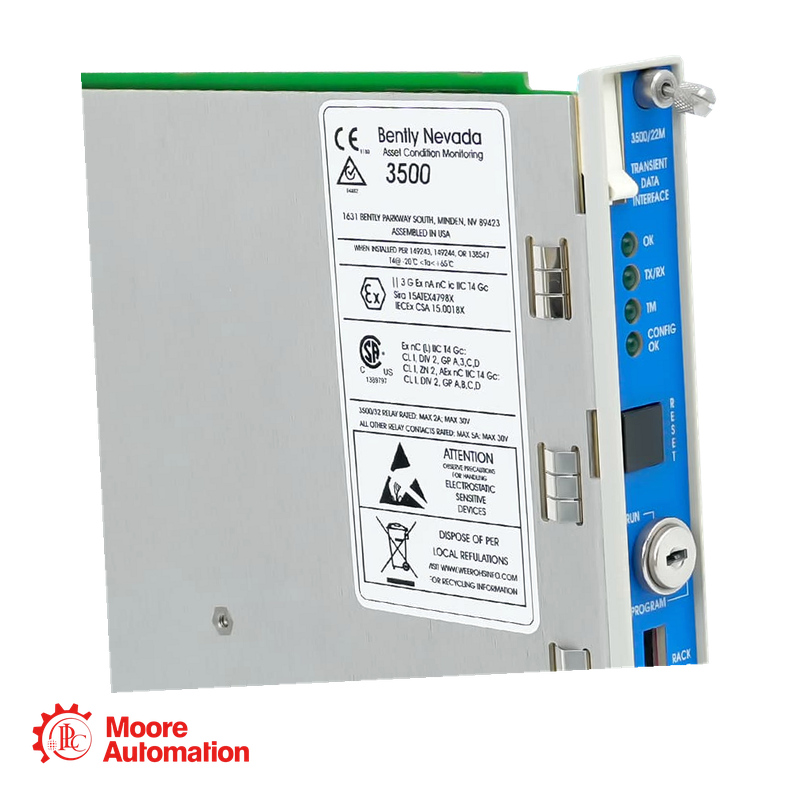

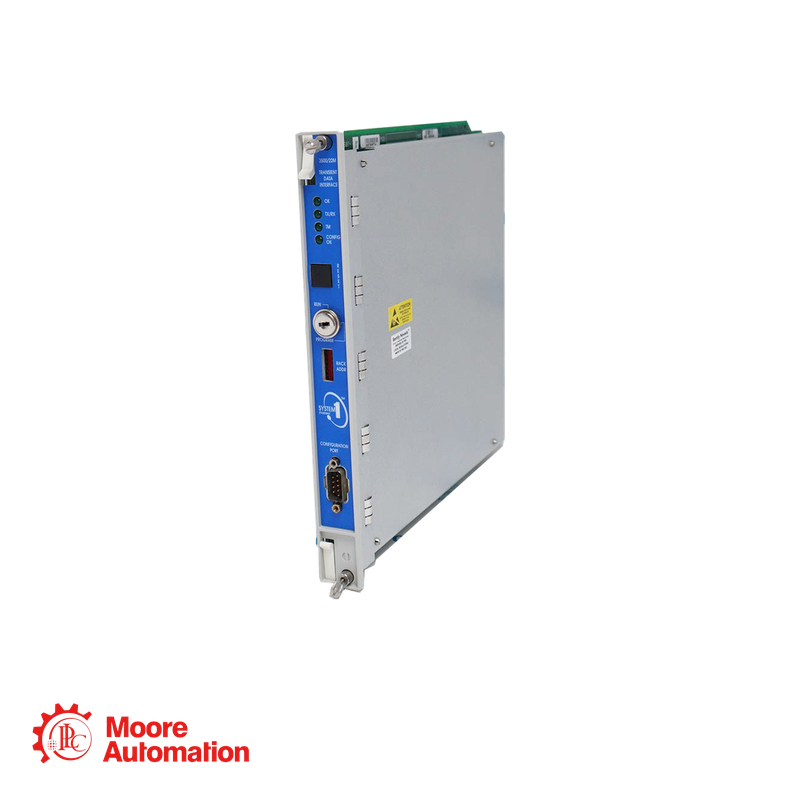

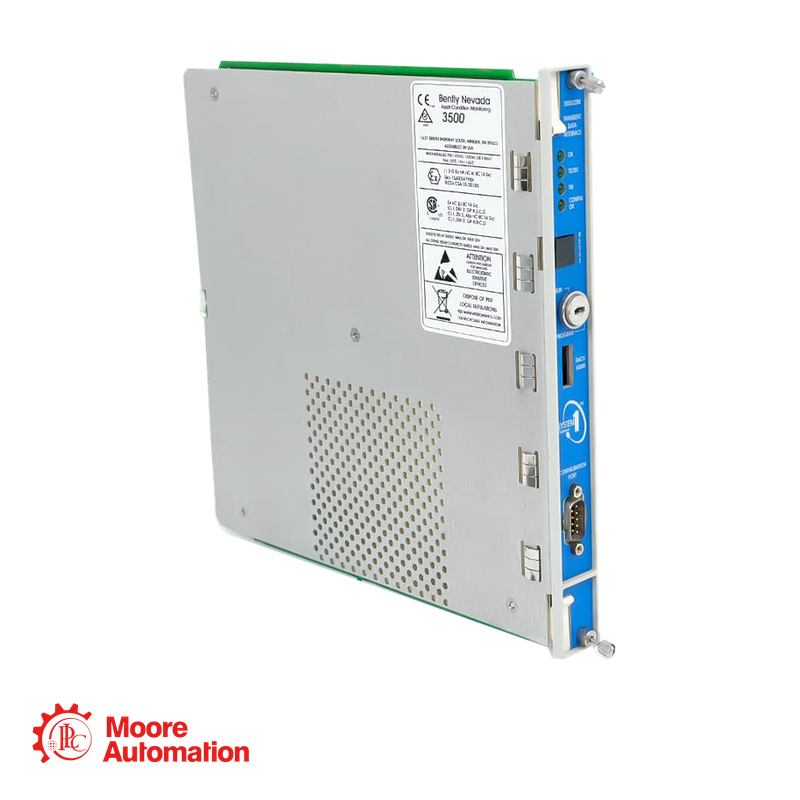

Bentley Nevada 3500/22-01-03-00 Standaard TDI-module

Productoverzicht

De Bentley Nevada 3500/22-01-03-00 Dit is een standaard Transient Data Interface (TDI) voor het 3500 machinebeveiligingssysteem. Het combineert de functies van de 3500/20 rackinterfacemodule met continue machinegegevensverzameling en ondersteunt de communicatie tussen het bewakingsrack en compatibele hostsoftware. Deze configuratie omvat een 10Base-T/100Base-TX Ethernet I/O-module met vergulde OK-relaiscontacten. De module is geïnstalleerd in slot 1 naast de voedingen en communiceert met compatibele 3500 M-serie bewakingsmodules. Het ondersteunt zowel rackconfiguratie als het verzamelen van diagnostische machinegegevens.

Uitsplitsing van ordernummers

Technische informatie

Fabrikant: Bentley Nevada
Productlijn: 3500 Machinebeveiligingssysteem
Bestelnummer: 3500/22-01-03-00
Producttype: Standaard Transient Data Interface (TDI)
TDI-type: Standaard TDI
Ethernet-aansluiting: RJ-45
Maximale lengte van de Ethernetkabel: 100 m (328 ft)
Stroomverbruik: 10,5 W
Bedrijfstemperatuur: -30°C tot +65°C
Bewaartemperatuur: -40°C tot +85°C
Relatieve luchtvochtigheid: 95%, niet-condenserend

Voordelen&Functies

AToepassingsgebieden

• Centrale data-interface voor Bently Nevada 3500 monitoring racks
• Bewaking van de machineconditie en verzameling van diagnostische gegevens
• Ethernet-gebaseerde communicatie met System 1- en 3500-software
• Registratie van stationaire en transiënte golfvormen
• Bewakingssystemen voor roterende apparatuur met behulp van compatibele 3500 M-serie monitoren

Veelgestelde vragen

1. Wat is de 3500/22-01-03-00 Waarvoor wordt het gebruikt?
Het is een standaard Transient Data Interface (STDI) die een Bently Nevada 3500 rack verbindt met compatibele configuratie-, data-acquisitie- en machineconditiebewakingssoftware.

2. Welke Ethernet-interface is bij deze configuratie inbegrepen?
Code 03 identificeert een 10Base-T/100Base-TX Ethernet I/O-module met vergulde OK-relaiscontacten.

3. Kan de TDI golfvormgegevens verzamelen?
Statische data-acquisitie is standaard. Dynamische en hoge-resolutie transiënte golfvormregistratie is mogelijk met de juiste Dynamic Data Enabling Disk.
