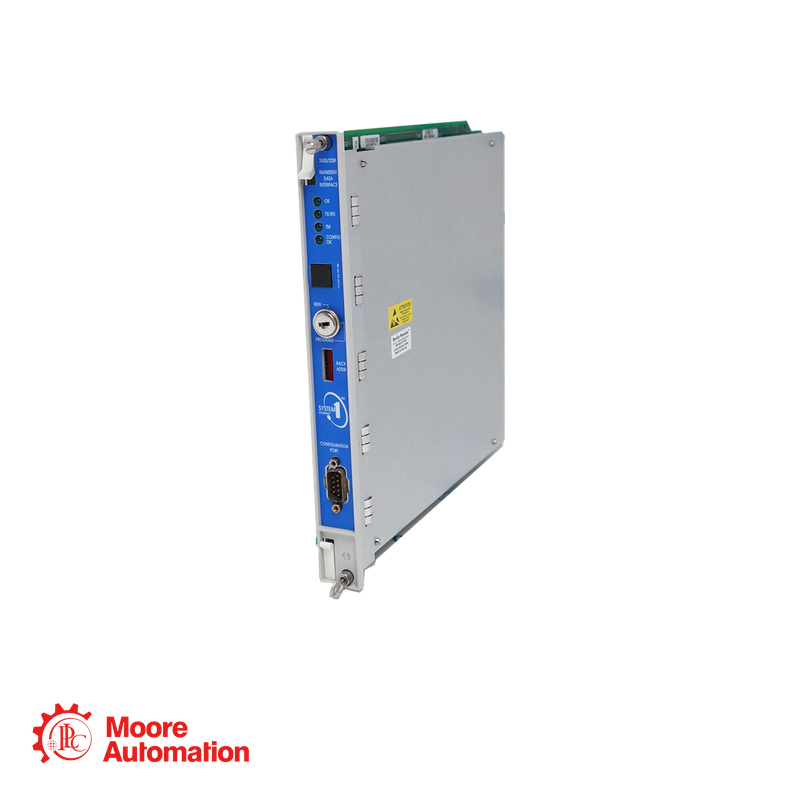

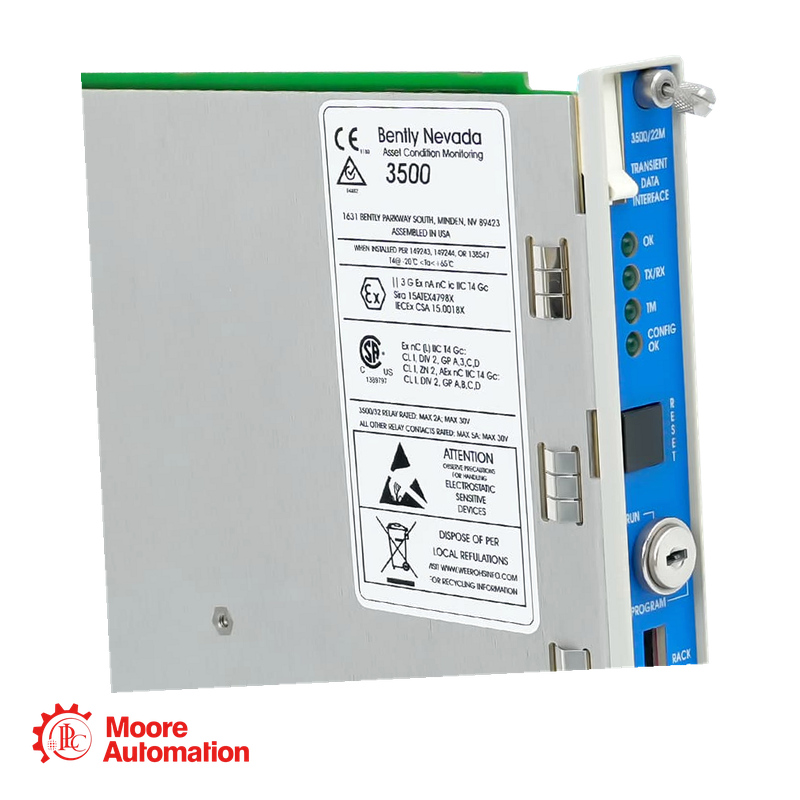

Bently Nevada 3500/22M-01-01-00 Standaard Transient Data Interface Module

Productoverzicht

De Bentley Nevada 3500/22M-01-01-00 Dit is een standaard Transient Data Interface (TDI) voor het 3500 machinebeveiligingssysteem. Het combineert de rackinterfacefunctie van een 3500/20 rackinterfacemodule met continue machinegegevensverzameling voor compatibele configuratie- en conditiebewakingssoftware. Deze configuratie maakt gebruik van een 10Base-T/100Base-TX Ethernet I/O-module voor communicatie via het koperen netwerk. De module wordt geïnstalleerd in slot 1 naast de rackvoedingen en werkt samen met compatibele 3500 M-serie monitormodules om statische waarden en golfvormgerelateerde machinegegevens te verzamelen.

Uitsplitsing van ordernummers

Technische informatie

Fabrikant: Bentley Nevada
Productlijn: 3500 Machinebeveiligingssysteem
Bestelnummer: 3500/22M-01-01-00
Producttype: Standaard Transient Data Interface (TDI)
Ethernet-standaard: IEEE 802.3
Ethernet-aansluiting: RJ-45
Maximale lengte van de Ethernetkabel: 100 m (328 ft)
Maximale lengte van de USB-kabel: 5 m (16,4 ft)
Stroomverbruik: 10,5 W
Compatibele monitorfamilie: 3500 M-serie monitormodules
Bedrijfstemperatuur: -30°C tot +65°C
Bewaartemperatuur: -40°C tot +85°C
Relatieve luchtvochtigheid: 95%, niet-condenserend

Voordelen&Functies

AToepassingsgebieden

• Centrale data-interface voor Bently Nevada 3500 monitoring racks
• Ethernetcommunicatie met configuratie- en conditiebewakingssoftware
• Bewaking van de machineconditie en verzameling van diagnostische gegevens
• Vastlegging van stationaire en transiënte golfvormen
• Bewakingssystemen voor roterende apparatuur met behulp van compatibele 3500 M-serie monitoren

Veelgestelde vragen

1. Wat is de functie van de 3500/22M-01-01-00?
Het is een standaard Transient Data Interface die rackinterfacefuncties combineert met het verzamelen van machinegegevens voor een Bently Nevada 3500 monitoringrack.

2. Kan de TDI golfvormgegevens verzamelen?
Statische data-acquisitie is standaard. Dynamische en hoge-resolutie transiënte golfvormregistratie is mogelijk met de juiste Dynamic Data Enabling Disk.

3. Waar is de TDI in het 3500-rack geïnstalleerd?
De TDI bevindt zich in slot 1, naast de voedingen van het rack.
