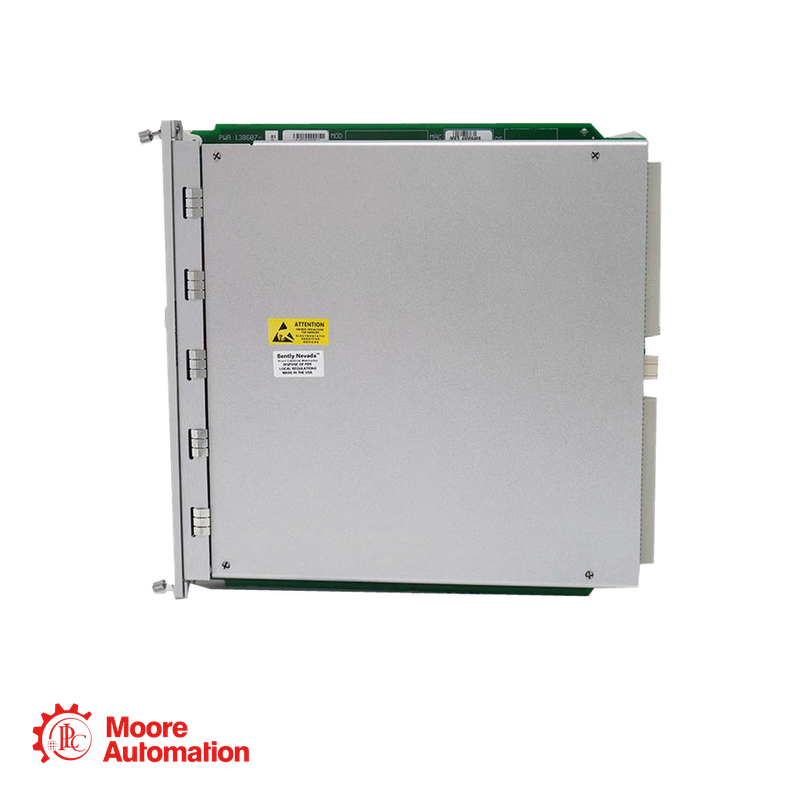

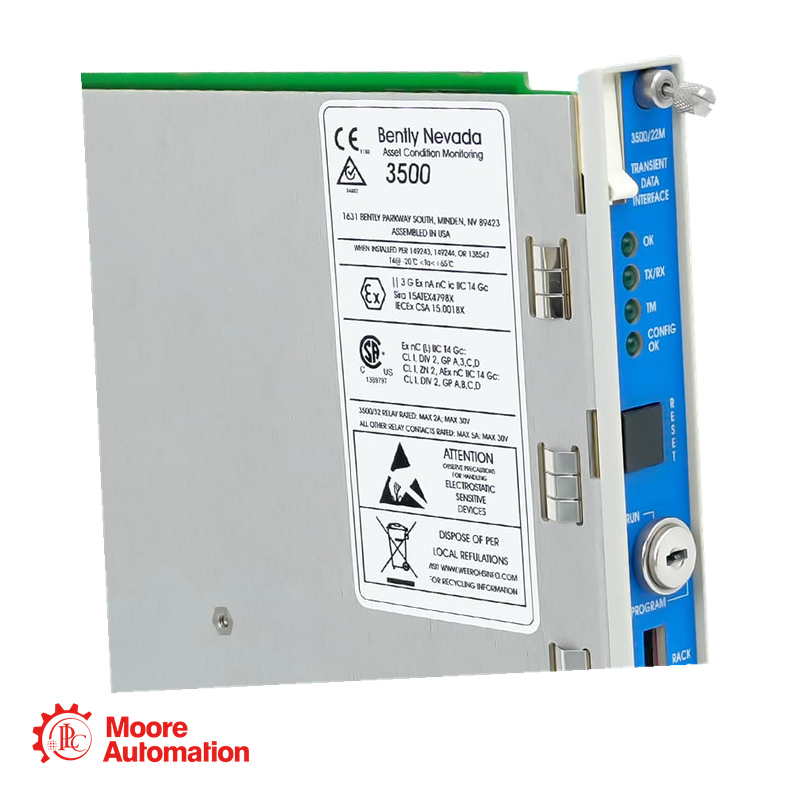

Bently Nevada 3500/22M-01-01-01 Standaard Transient Data Interface Module

Productoverzicht

De Bentley Nevada 3500/22M-01-01-01 Dit is een standaard Transient Data Interface (TDI) voor het 3500 machinebeveiligingssysteem. Het combineert de rackinterfacefunctie van een 3500/20 rackinterfacemodule met continue machinegegevensverzameling voor compatibele configuratie- en conditiebewakingssoftware. Deze configuratie omvat een 10Base-T/100Base-TX Ethernet I/O-module voor communicatie via het koperen netwerk. De module wordt geïnstalleerd in slot 1 naast de rackvoedingen en werkt samen met compatibele 3500 M-serie monitormodules om statische en golfvormgerelateerde machinegegevens naar de hostsoftware over te dragen.

Uitsplitsing van ordernummers

Technische informatie

Fabrikant: Bentley Nevada
Productlijn: 3500 Machinebeveiligingssysteem
Bestelnummer: 3500/22M-01-01-01
Producttype: Standaard Transient Data Interface (TDI)
Ethernet-standaard: IEEE 802.3
Ethernet-aansluiting: RJ-45
Maximale lengte van de Ethernetkabel: 100 m (328 ft)
Configuratiepoort op het voorpaneel: USB-B
Maximale lengte van de USB-kabel: 5 m (16,4 ft)
Stroomverbruik: 10,5 W
Bedrijfstemperatuur: -30°C tot +65°C
Bewaartemperatuur: -40°C tot +85°C
Relatieve luchtvochtigheid: 95%, niet-condenserend

Voordelen&Functies

AToepassingsgebieden

• Centrale data-interface voor Bently Nevada 3500 monitoring racks
• Ethernetcommunicatie met conditiebewakings- en configuratiesoftware
• Bewaking van de machineconditie en verzameling van diagnostische gegevens
• Vastlegging van stationaire en transiënte golfvormen
• Bewakingssystemen voor roterende apparatuur met behulp van compatibele 3500 M-serie monitoren

Veelgestelde vragen

1. Wat is het doel van de 3500/22M-01-01-01?
Het is een standaard Transient Data Interface die rackinterfacefuncties combineert met het verzamelen van machinegegevens in een Bently Nevada 3500 rack.

2. Welke connector wordt gebruikt voor het Ethernet-netwerk?
De Ethernet I/O-module maakt gebruik van een RJ-45-connector en ondersteunt kabellengtes tot 100 m (328 ft).

3. Welke gegevens kan de TDI verzamelen?
Statische data-acquisitie is standaard. Dynamische en hoge-resolutie transiënte golfvormregistratie is mogelijk met de juiste Dynamic Data Enabling Disk.
