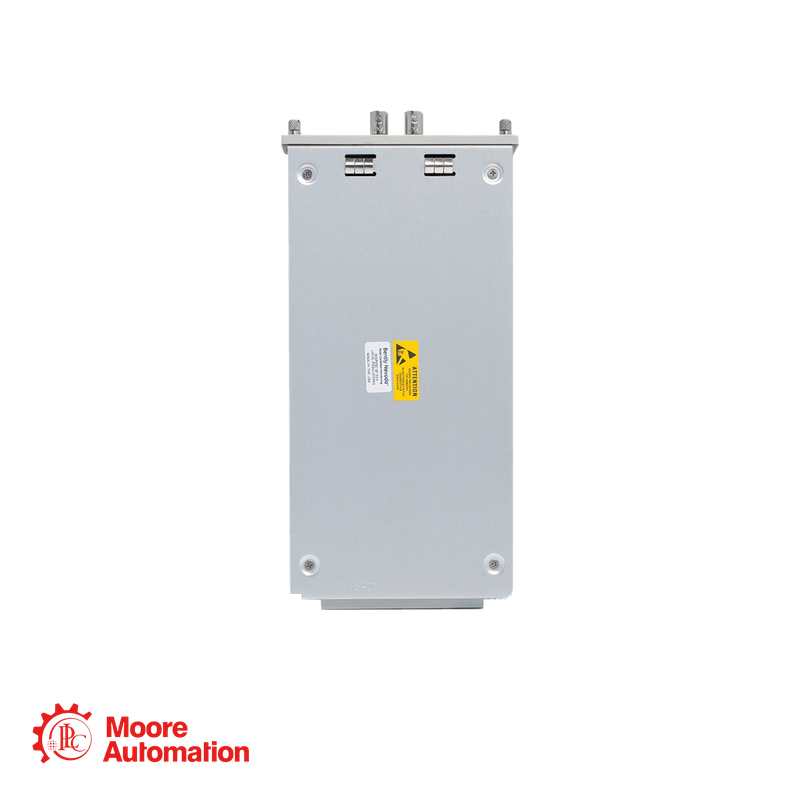

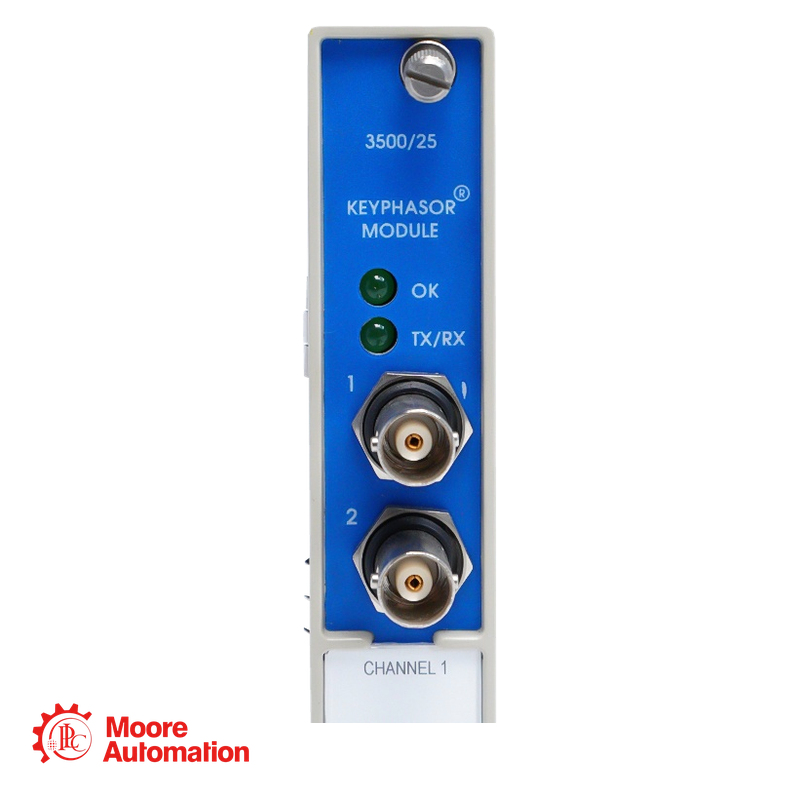

Bently Nevada 3500/25-01-03-00 Verbeterde Keyphasor-module

Productoverzicht

De Bentley Nevada 3500/25-01-03-00 Dit is een verbeterde Keyphasor-module voor het 3500-machinebeveiligingssysteem. Deze compacte module biedt twee Keyphasor-kanalen en maakt gebruik van een interne barrière-I/O-module met interne aansluitingen. De module ontvangt signalen van naderingssensoren of magnetische pickups en zet deze om in digitale Keyphasor-pulsen. Deze timingsignalen stellen monitormodules en diagnosesystemen in staat om de assnelheid en vectorparameters te meten, inclusief de 1X-trillingsamplitude en -fase.

Uitsplitsing van ordernummers

Technische informatie

Fabrikant: Bentley Nevada
Productlijn: 3500 Machinebeveiligingssysteem
Bestelnummer: 3500/25-01-03-00
Producttype: Verbeterde Keyphasor-module
Aantal kanalen: Twee Keyphasor-kanalen
Moduleformaat: Enkele Keyphasor-kaart van halve hoogte
Ingangsimpedantie: minimaal 21,8 kΩ
Gebufferde uitgangsimpedantie: maximaal 504 Ω
Voeding voor Keyphasor-transducer: -24 VDC, maximaal 40 mA per kanaal
Stroomverbruik: 3,2 W typisch
Bedrijfstemperatuur: 0°C tot +65°C met interne barrière-I/O en interne aansluitingen.
Bewaartemperatuur: -40°C tot +85°C
Relatieve luchtvochtigheid: 95%, niet-condenserend

Voordelen&Functies

AToepassingsgebieden

• Meting van assnelheid en fasereferentie in 3500 machinebeveiligingsrekken
• Keyphasor-signaalconditionering voor bewaking van roterende machines
• Trillingsfase en 1X-amplitudeanalyse
• Snelheidsmeting met behulp van nabijheidssensoren of magnetische pickups
• Toepassingen voor het bewaken van turbines, compressoren, pompen en motoren

Veelgestelde vragen

1. Wat is de functie van de 3500/25-01-03-00?
Het zet signalen van nabijheidssensoren of magnetische pick-ups om in digitale Keyphasor-timingsignalen voor compatibele 3500-monitormodules en diagnoseapparatuur.

2. Hoeveel Keyphasor-kanalen biedt dit model?
Code 01 specificeert één halfhoge, tweekanaals Keyphasor-kaart.

3. Welke I/O-configuratie is inbegrepen?
Code 03 specificeert een interne barrière-I/O-module met interne aansluitingen.

4. Welke metingen kunnen Keyphasor-signalen ondersteunen?
Keyphasor-signalen leveren de timing van de asrotatiesnelheid en ondersteunende vectormetingen zoals 1X-trillingsamplitude en -fase.
