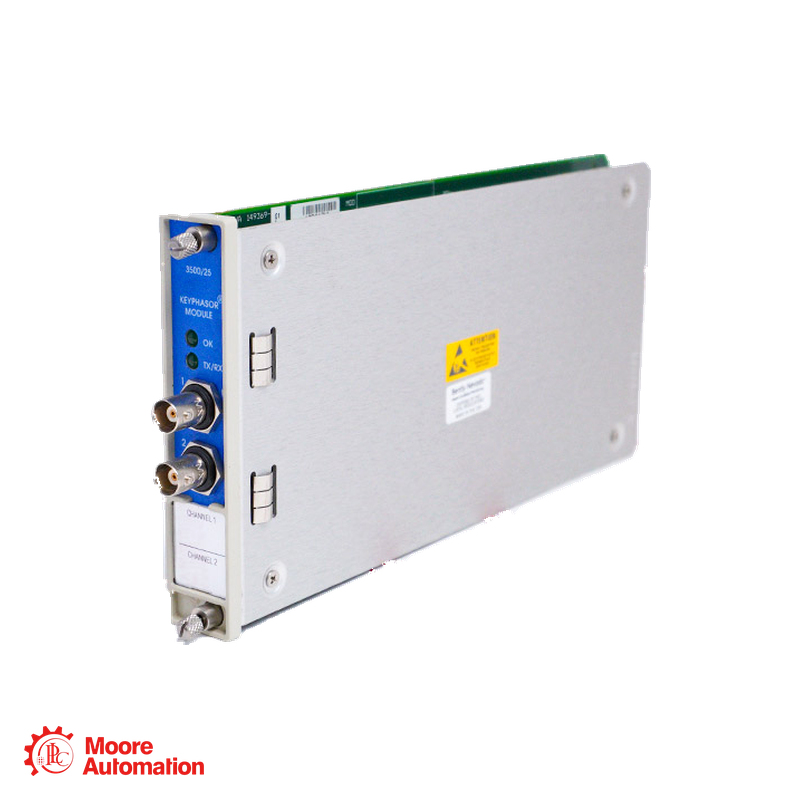

Bently Nevada 3500/25-02-01-00 Vierkanaals verbeterde keyphasor-module

Productoverzicht

De Bentley Nevada 3500/25-02-01-00 Dit is een verbeterde Keyphasor-moduleconfiguratie voor het 3500-machinebeveiligingssysteem. Deze configuratie omvat twee halfhoge, tweekanaals Keyphasor-kaarten, die vier Keyphasor-kanalen bieden voor as-snelheids- en fase-referentiesignalen. Deze configuratie maakt gebruik van een I/O-module met interne aansluitingen. De module ontvangt signalen van naderingssensoren of magnetische pickups en zet deze vervolgens om in digitale Keyphasor-pulsen voor gebruik door compatibele 3500-monitormodules en diagnoseapparatuur.

Uitsplitsing van ordernummers

Technische informatie

Fabrikant: Bentley Nevada
Productlijn: 3500 Machinebeveiligingssysteem
Bestelnummer: 3500/25-02-01-00
Producttype: Verbeterde Keyphasor-module
Kanaalconfiguratie: Twee halfhoge 2-kanaals Keyphasor-kaarten
Totaal aantal Keyphaser-kanalen: vier

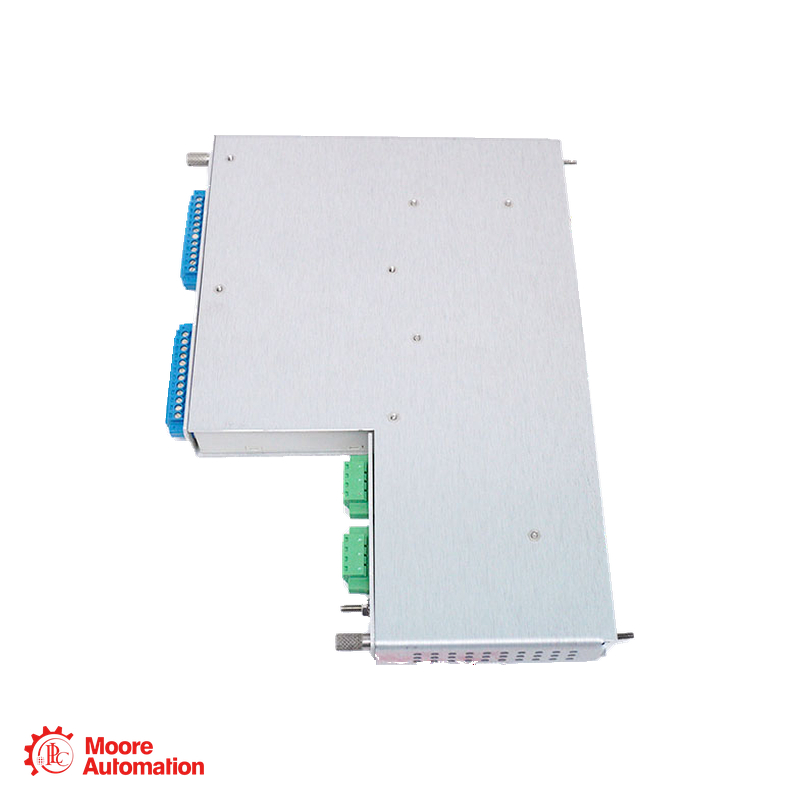

I/O-moduletype: I/O-module met interne aansluitingen
Niet-geïsoleerd ingangssignaalbereik I/O: +0,8 V tot -21,0 V
Ingangsfrequentiebereik: 1 tot 1.200.000 cpm (0,017 tot 20 kHz)
Meerdere gebeurtenissen per omwenteling: ondersteund tot 20 kHz
Uitgangsfrequentiebereik: 1 tot 99.999 cpm (0,017 tot 1667 Hz)
Ingangsimpedantie: minimaal 21,8 kΩ
Gebufferde uitgangsimpedantie: maximaal 504 Ω
Stroomverbruik: 3,2 W typisch per Keyphasor-module
Bedrijfstemperatuur: -30°C tot +65°C
Bewaartemperatuur: -40°C tot +85°C
Relatieve luchtvochtigheid: 95%, niet-condenserend

Voordelen&Functies

AToepassingsgebieden

• Meerkanaals as-snelheids- en fase-referentiemeting
• Keyphasor-signaalconditionering in Bentley Nevada 3500-racks
• Trillingsfase en 1X-amplitudeanalyse
• Draaiende machines met meerdere assen of tandwieloverbrengingen
• Toepassingen voor het bewaken van turbines, compressoren, pompen en motoren

Veelgestelde vragen

1. Wat is de functie van de 3500/25-02-01-00?
Het zet signalen van naderingssensoren of magnetische pickups om in digitale Keyphasor-timingsignalen voor compatibele 3500-monitormodules en diagnoseapparatuur.

2. Hoeveel Keyphasor-kanalen biedt deze configuratie?
Code 02 specificeert twee halfhoge, tweekanaals Keyphasor-kaarten, die vier Keyphasor-kanalen bieden.

3. Welke metingen kan de module ondersteunen?
Het levert timingsignalen voor het meten van de asrotatiesnelheid en vectorparameters zoals de amplitude en fase van de 1X-trilling.

4. Kan de module magnetische signalen ontvangen?
Ja. De verbeterde Keyphasor-module accepteert ingangssignalen van nabijheidssensoren of magnetische sensoren.
