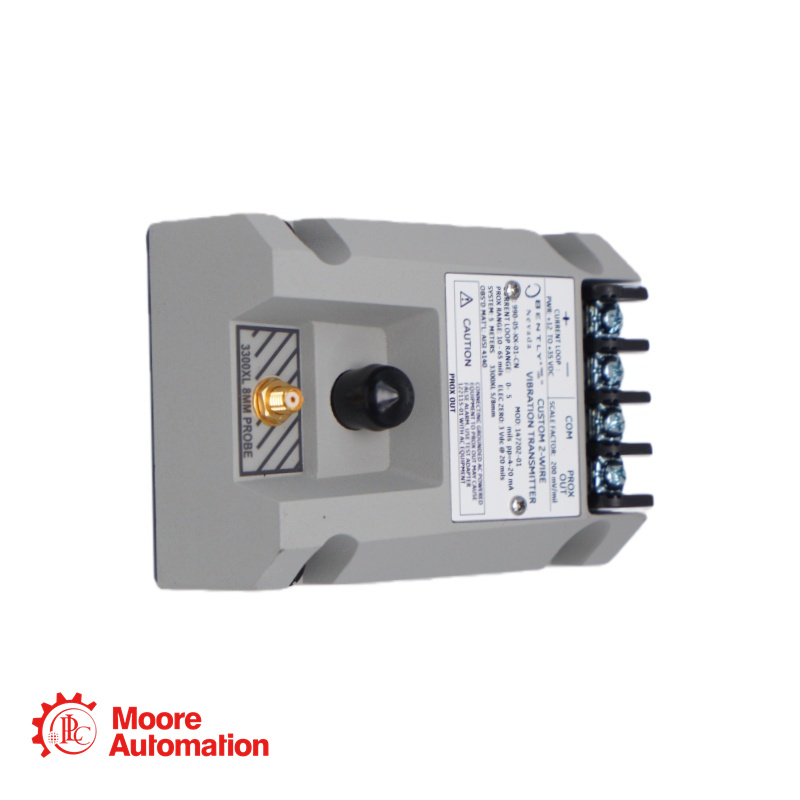

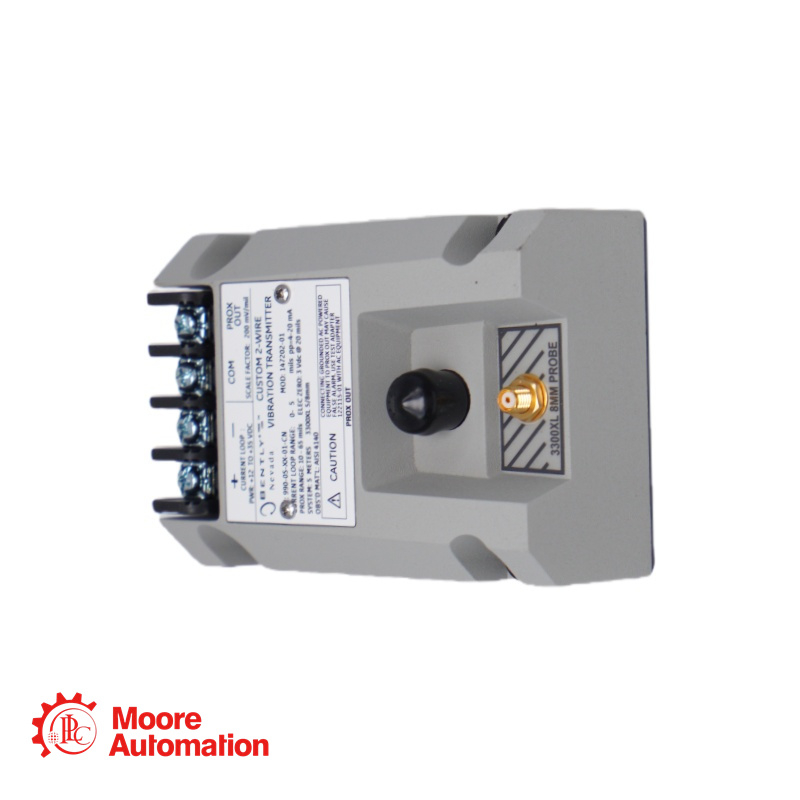

Bentley Nevada 990-04-XX-02-05 MOD:167577-05 Trillingszender

Gedetailleerde beschrijving

De 990-04-XX-02-05 MOD:167577-05 De trillingszender is een 2-draads, lusgevoed apparaat dat input ontvangt van Bently Nevada's 3300 NSv naderingssensoren en een bijbehorende verlengkabel (verkrijgbaar in lengtes van 5 m en 7 m). De zender conditioneert het signaal tot de juiste piek-tot-piek trillingsamplitude-eenheden en levert deze waarde als een proportioneel 4 tot 20 mA signaal volgens de industriestandaard als input voor het besturingssysteem waar de machinebeveiligingsalarmering plaatsvindt.

Productparameters

990-04-XX-02-05 Betekenis van het getal:

Volledig trillingsbereik (optie) 04): 0 tot 4 mils piek-tot-piek (0 tot 100 micrometer piek-tot-piek).
Lengte van het sondesysteem (optie) XX - Plaatsaanduiding): Specificatie vereist: ofwel 05 voor een totale systeemlengte van 5,0 meter (16,4 voet) of 07 voor een totale systeemlengte van 7,0 meter (23,0 voet) (sonde + verlengkabel).
Montagemogelijkheid (Optie) 02): Inclusief montageschroeven voor schotmontage.
Optie voor goedkeuring door het agentschap (Optie) 05Inclusief meerdere goedkeuringen voor explosiegevaarlijke omgevingen: CSA Division 2, ATEX Zone 0, ATEX Zone 2 en ABS maritieme goedkeuring.

Elektrische voeding: Vereist een ingangsspanning van +12 tot +35 Vdc op de zenderaansluitingen.
Uitgangssignaal: 4 tot 20 mA gelijkstroom, evenredig met het volledige trillingsbereik.
Lusnauwkeurigheid: Binnen ±1,5% van het volledige meetbereik, gemeten vanaf de TEST-ingang tot de spanning over een lusweerstand van 250 Ω.

Bedrijfstemperatuur van de zender: -35°C tot +85°C (-31°F tot +185°F).
Opslagtemperatuur van de zender: -52°C tot +100°C (-62°F tot +212°F).

Veelgestelde vragen

V: Wat is een 990 vibratiezender?

A: De 990 Trillingszender Het is primair bedoeld voor fabrikanten van originele apparatuur (OEM's) van centrifugaalcompressoren of kleine pompen, motoren of ventilatoren die er de voorkeur aan geven een eenvoudig proportioneel trillingssignaal van 4 tot 20 mA als ingang voor hun machinebesturingssysteem te gebruiken.

V: Welke sensoren zijn hiermee compatibel? 990-04-XX-02-05 zender?
A: De 990-04-XX-02-05 is speciaal ontworpen voor gebruik met de Bentley Nevada. 3300 NSv (Narrow Side View) nabijheidssensoren en bijbehorende verlengkabels
V: Hoe is de 990-04-XX-02-05 MOD:167577-05 apparaat van stroom voorzien?
A: De zender wordt via de lus van stroom voorzien en heeft doorgaans een voedingsspanning nodig tussen +12 Vdc en +35 Vdc.

Sollicitatie:

De 990-04-XX-02-05 MOD:167577-05 Trillingszender Het wordt toegepast in de volgende gebieden: persluchtmachines, gezondheidszorg, olie, gas en petrochemie, preventief onderhoud, afvalwater en grijs water.
