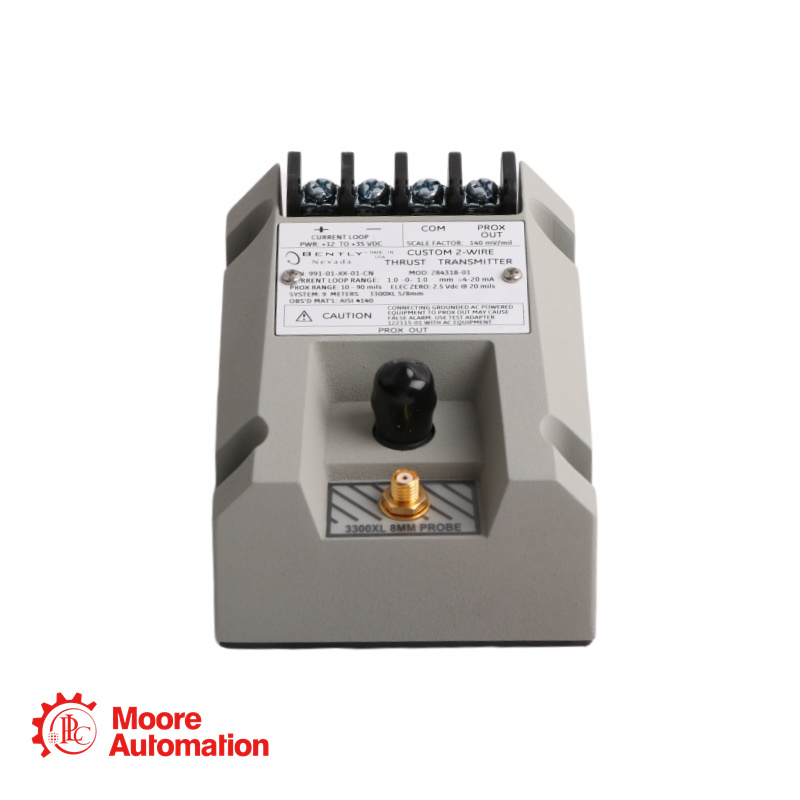

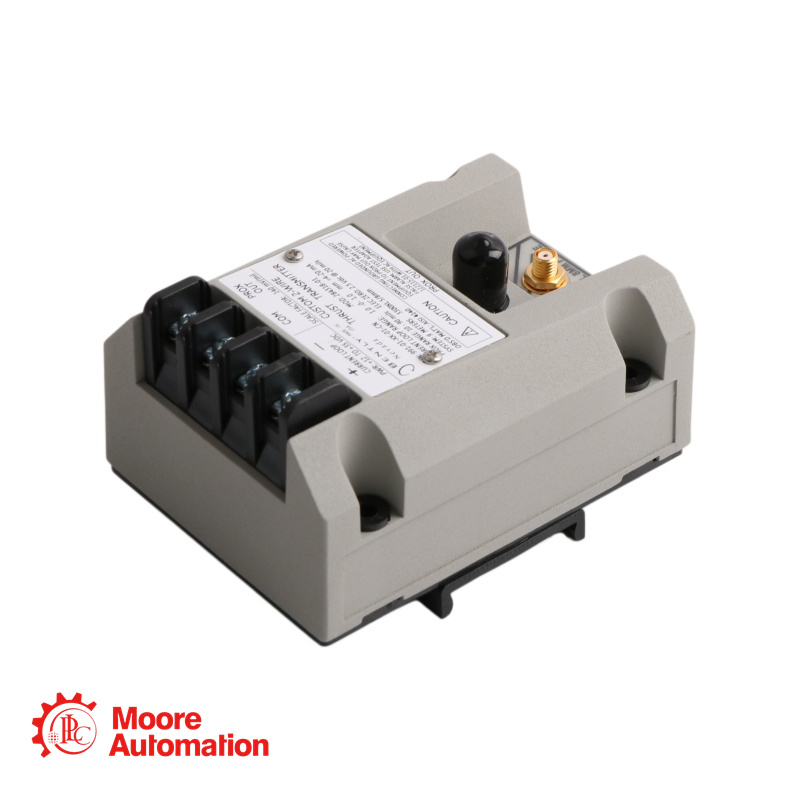

Bentley Nevada 991-01-XX-01-CN MOD:284318-01 Stuwkrachtzender

Hoe kan ik een prijsopgave krijgen? Neem hieronder contact op:

991-01-XX-01-CN MOD:284318-01 Overzicht

De 991-01-XX-01-CN MOD:284318-01 Het is een tweeledige, lusgevoede stuwkrachtzender die input ontvangt van een 3300 NSv-nabijheidssensor om een ​​4-20 mA-signaal te leveren dat evenredig is aan de axiale verplaatsing (stuwkrachtpositie).De 991-01-XX-01-CN MOD:284318-01 De zender zet het signaal om in geschikte technische eenheden die evenredig zijn aan de axiale positie van de as¹ en levert het als een industriestandaard signaal van 4 tot 20 mA voor invoer in het besturingssysteem waar alarmen en logica voor machinebeveiliging plaatsvinden.

991-01-XX-01-CN MOD:284318-01Parameters

Voedingsvereiste: +12 tot +35 Vdc ingang op de zenderaansluiting.
Uitgangssignaal: 4-20 mA proportioneel over het gespecificeerde volledige bereik (2-draads configuratie)
Volledig bereik: 25-0-25 mils (midden nul voor stuwkrachtpositie)
Lusnauwkeurigheid: Binnen ±1,5% over het gespecificeerde volledige bereik (typisch)
Maximale lusweerstand: 1.000 Ω inclusief kabel bij 35 Vdc
PROX OUT schaalfactor: 7,87 mV/μm (200 mV/mil) ±6,5% typisch
PROX OUT Impedantie: 10 kΩ uitgangsimpedantie, gekalibreerd voor een belasting van 10 MΩ
Lineair bereik (nabijheidsuitgang): 0,25 tot 1,65 mm (10 tot 65 mils)
Niet OK/Signaalfout: Uitvoer gaat naar <3,6 mA binnen 100 μs na de 'Niet OK'-conditie
Bedrijfstemperatuur (zender): -35°C tot +85°C (-31°F tot +185°F)
Bedrijfstemperatuur (sonde): -52°C tot +177°C (-62°F tot +351°F)

Veelgestelde vragen over 991-01-XX-01-CN MOD:284318-01

1. Wat is de belangrijkste toepassing voor de 991-01-XX-01-CN MOD:284318-01 Stuwkrachtzender?

Het is primair bedoeld voor OEM's van centrifugaalcompressoren, kleine pompen, motoren of ventilatoren die een eenvoudig proportioneel axiaal verplaatsingssignaal (stuwkracht) van 4-20 mA als input voor hun machinebesturingssysteem nodig hebben.

2. Wat betekent de goedkeuringscode "-CN"?

De code "-CN" geeft aan dat deze zender gecertificeerd is voor gebruik in China met specifieke goedkeuringen van Chinese regelgevende instanties, waaronder CCC (China Compulsory Certification) en/of NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) voor gebruik in gevaarlijke omgevingen.

3. Wat is de juiste spleetafstandinstelling voor de meetsonde?

De afstelling en het bereik van de meetsonde zijn cruciaal bij het meten van de stuwkrachtpositie. Een onjuiste instelling van de spleet tussen de sonde en het doel kan ervoor zorgen dat de zender het maximale bereik niet bereikt, zowel in de normale als in de tegengestelde richting. De spleet tussen de sonde en het doel moet correct zijn ingesteld om te kunnen werken binnen het lineaire bereik van 0,25 tot 1,65 mm (10 tot 65 mils) vanaf het doel.

4. Wat gebeurt er als de nabijheidssensor defect raakt of een losse verbinding heeft?

Het PROX OUT-signaal is niet geïsoleerd van de 4-20 mA-lus en de fase ervan is omgekeerd. Om diagnoseapparatuur die op wisselstroom werkt veilig aan te sluiten, moet u de 990/991-testadapter (122115-01) gebruiken, die isolatie biedt en de signaalpolariteit corrigeert.

5. Hoe sluit ik diagnoseapparatuur (zoals een oscilloscoop) aan op de PROX OUT?

Het PROX OUT-signaal is niet geïsoleerd van de 4-20 mA-lus en de fase ervan is omgekeerd.

6.Wat zijn de beperkingen van het gebruik van een 991-01-XX-01-CN MOD:284318-01 Vergeleken met een stuwkrachtsensor in vergelijking met een volledig monitoringsysteem?

Hoewel het 4-20 mA-signaal nuttig is voor het geven van alarmmeldingen over de stuwkrachtpositie en -trend, ondersteunt het geen geavanceerde bewakingsfuncties zoals Timed OK-kanaaluitschakeling, gevaaromleiding of tripmultiplicator.
