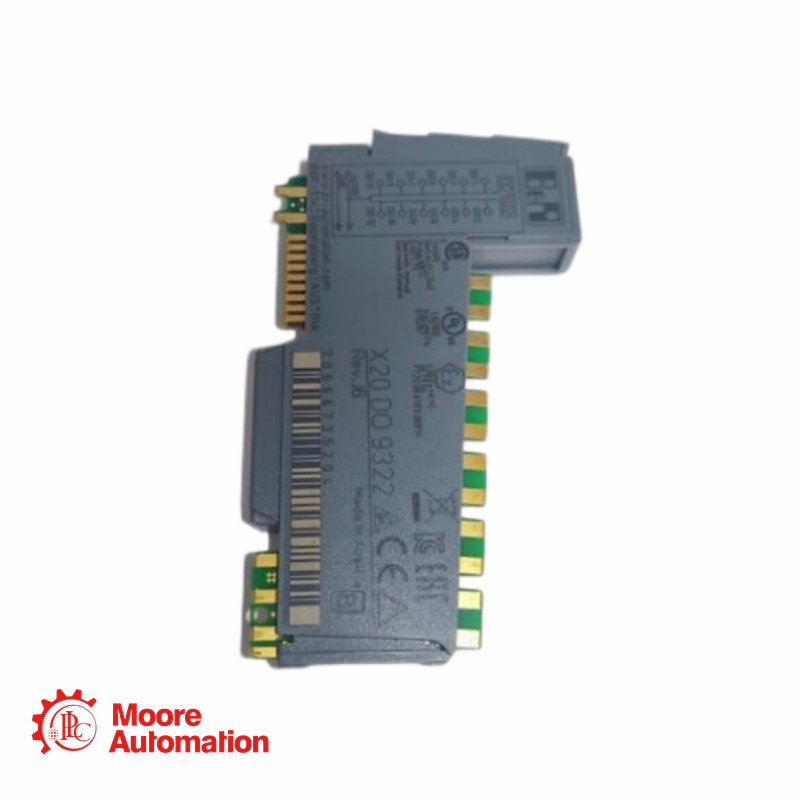

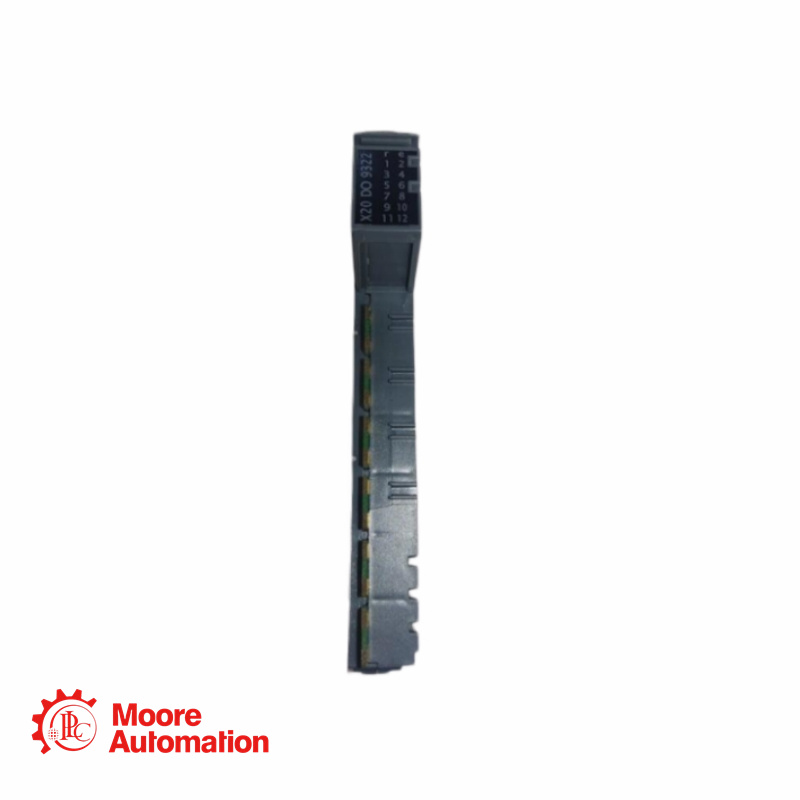

B&R X20DO9322 12-kanaals 24VDC digitale uitgangsmodule

Profiteer van extra korting: neem contact op met verkoopmedewerker Nina Lan voor meer informatie.

E-mail：sales8@askplc.com

Mobiel (WhatsApp)：+86 18030235312

De B&R X20DO9322 is een compacte digitale uitgangsmodule voor het X20-automatiseringsplatform. Deze module biedt twaalf 24 VDC-uitgangen met 0,5 A per kanaal en een totale nominale stroom van 6 A. De ééndraads aansluitingen vereenvoudigen de bedrading in het veld, terwijl de uitgangsdiagnostiek kortsluitingen, overbelastingen, ontbrekende I/O-voeding en externe spanningen controleert. Geïntegreerde thermische uitschakeling, vrijloopdiodes voor inductieve belastingen, snelle schakeling en 500 Veff busisolatie zorgen voor een betrouwbare aansturing van kleppen, relais, indicatoren en actuatoren.

Technische specificaties voor X20DO9322

Merk

B&R Automatisering

Nominale spanning

24 VDC

Productserie

X20

Schakelspanning

24 VDC, -15% / +20%

Productmodel

X20DO9322

Nominale uitgangsstroom

0,5 A per kanaal

Producttype

12-kanaals digitale uitgangsmodule

Totaal nominale stroom

6 A

Uitgangskanalen

12 digitale uitgangen

Schakelprestaties

<300 μs aan/uit-vertraging; max. 500 Hz met resistieve belasting

Veelgestelde vragen

Vraag 1: Wat betekent "bronuitgang" bij de bedrading van de X20DO9322?
A: De module levert een positieve spanning van 24VDC aan de belasting wanneer een uitgang wordt geactiveerd. De bedrading ter plaatse moet overeenkomen met de vereisten van de voedingsbron en de uitgang.

Vraag 2: Hoe detecteert de module uitvoerfouten?
A: Elk kanaal bewaakt kortsluitingen, overbelasting, ontbrekende I/O-voeding en extern aangelegde spanning. De foutstatus is beschikbaar via LED's en softwarediagnostiek.

Vraag 3: Kan de X20DO9322 solenoïden of andere inductieve belastingen schakelen?
A: Ja. Het bevat interne vrijloopdiodes, maar de schakelfrequentie moet de inductieve belastingslimieten in het datasheet respecteren.

Vraag 4: Wat gebeurt er bij een omgevingstemperatuur boven 55 °C?
A: Boven 55°C moet de maximale uitgangsstroom per kanaal worden verlaagd van 0,5 A naar 0,35 A.
