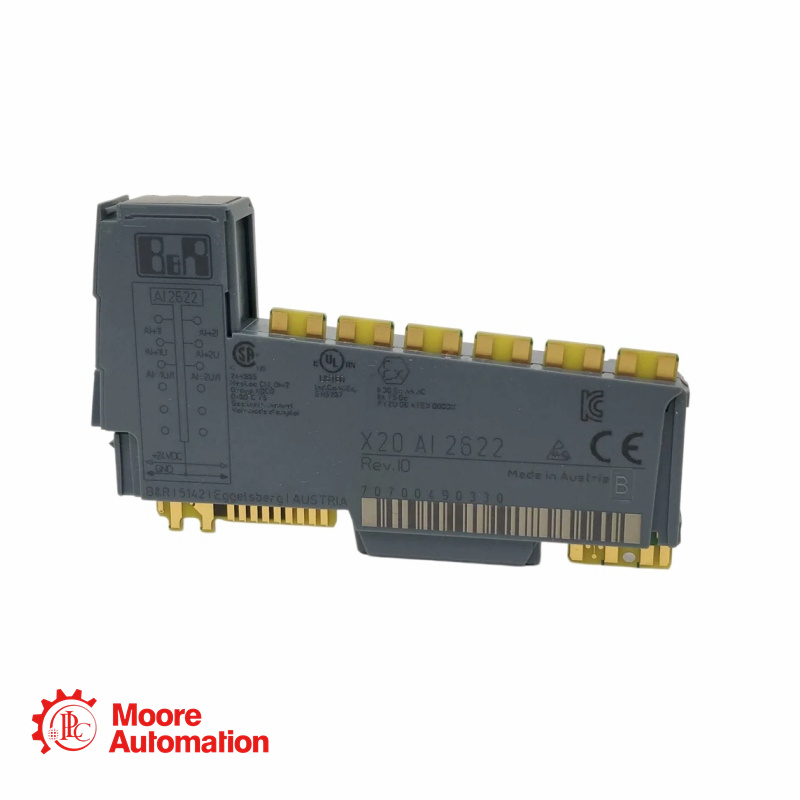

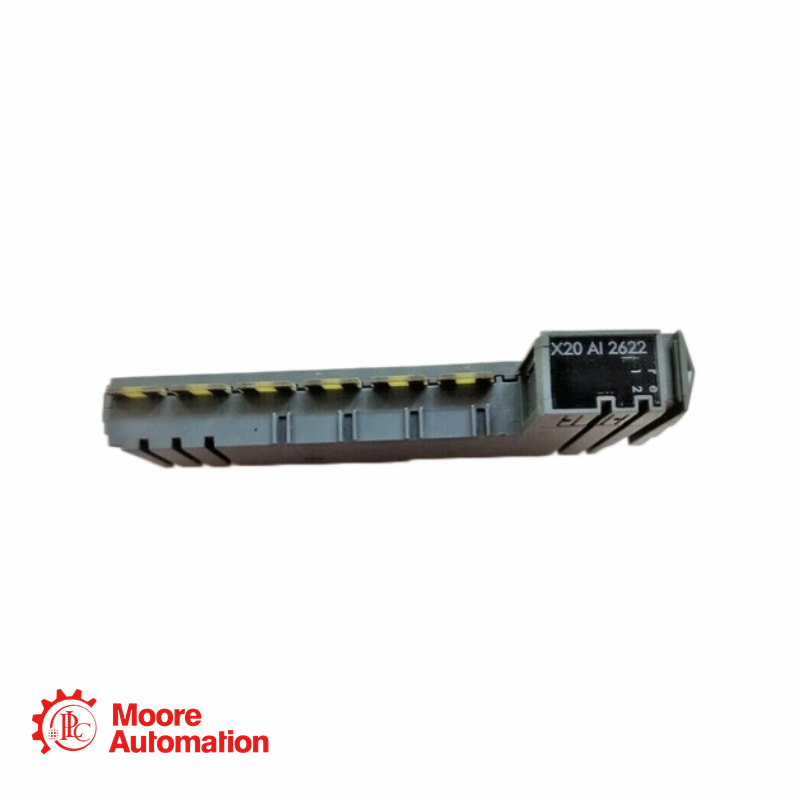

B&R X20AI2622 2-kanaals 13-bits analoge ingangsmodule

Beschrijving van X20AI2622

Technische specificaties voor X20AI2622

Merk

B&R

Converterresolutie

Spanning: ±12-bit; Stroom: 12-bit

Productserie

X20

Omrekeningstijd

300 μs voor alle ingangen

Productmodel

X20AI2622

Ingangsimpedantie / Belasting

Spanning: 20 MΩ; Stroombelasting: <400 Ω

Producttype

2-kanaals 13-bits analoge ingangsmodule

Toegestaan ​​ingangssignaal

Spanning: max. ±30 V; Stroomsterkte: max. ±50 mA

Ingangskanalen

2 differentiële analoge ingangskanalen

Elektrische isolatie

500 Veff tussen kanaal en bus

Ingangssignalen

±10 V, 0–20 mA of 4–20 mA

Bedrijfsomstandigheden

Horizontaal: -25 tot 60 °C; Verticaal: -25 tot 50 °C; IP20

Veelgestelde vragen

Vraag 1: Kan de X20AI2622 tegelijkertijd spannings- en stroomsignalen meten?
A: Ja. Elk kanaal kan onafhankelijk worden geconfigureerd voor metingen van ±10 V, 0–20 mA of 4–20 mA.

Vraag 2: Hoe verbetert het configureerbare ingangsfilter de meetstabiliteit?
A: Het onderdrukt signaalpieken en grote ingangssprongen. Het filterniveau en de hellingslimiet kunnen worden aangepast aan de toepassingsvereisten.

Vraag 3: Wat gebeurt er als het ingangssignaal de ingestelde limieten overschrijdt?
A: De module beperkt de gerapporteerde analoge waarde en stelt de bijbehorende statusbit in voor detectie van de boven- of ondergrens.

Vraag 4: Ondersteunt de X20AI2622 open-line diagnostiek?
A: Ja. Open-line detectie is beschikbaar voor spanningsmeting. Stroomingangskanalen bieden in plaats daarvan bewaking van de boven- en ondergrens.
