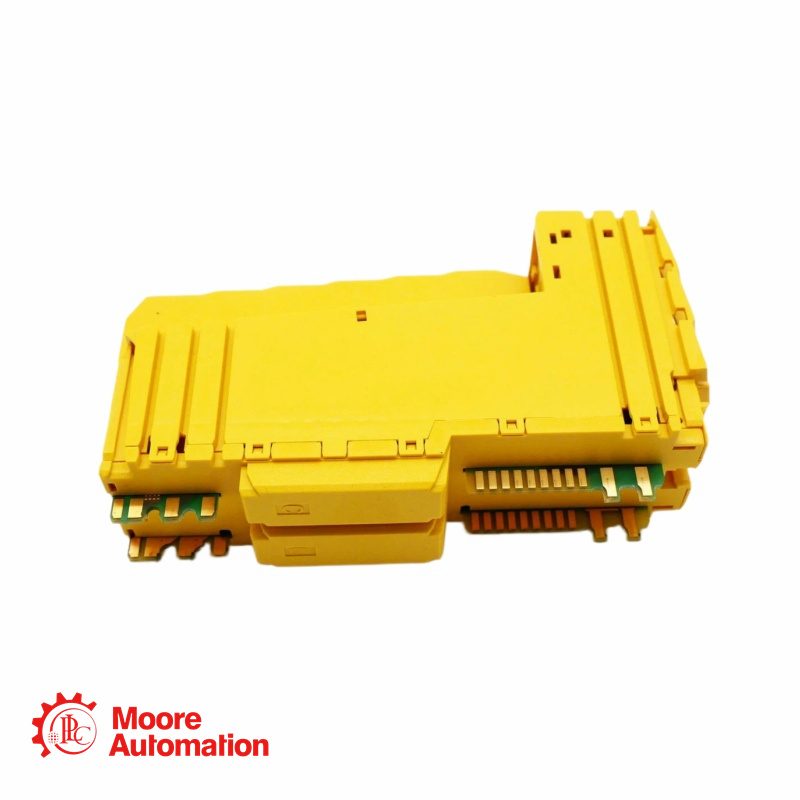

B&R X20SO6300 6-kanaals veilige digitale uitgangsmodule

Profiteer van extra korting: neem contact op met verkoopmedewerker Nina Lan voor meer informatie.

E-mail：sales8@askplc.com

Mobiel (WhatsApp)：+86 18030235312

De B&R X20SO6300 is een veiligheidsgecertificeerde digitale uitgangsmodule voor X20 SafeIO-architecturen. Deze module biedt zes 24VDC Type B1 halfgeleideruitgangen, elk met een nominale stroomsterkte van 0,2 A, voor het aansturen van veiligheidsgerelateerde actuatoren met een massa-referentie, zoals aandrijfcircuits. Geïntegreerde kortsluit-, overbelastings-, omgekeerde polariteits- en herstartbeveiliging zorgen ervoor dat gedefinieerde veilige toestanden behouden blijven. Met OSSD-testpulsen van minder dan 10 μs en ondersteuning voor SIL 3 / PL e-toepassingen is de module geschikt voor in kasten gemonteerde machine- en procesveiligheidssystemen.

Technische specificaties voor X20SO6300

Merk

B&R

Uitvoervariant

FET, 2x positieve schakeling, type B1, uitgangsniveau afleesbaar

Productserie

X20 SafeIO

Voedingsspanning

24VDC, -15% / +20%

Productmodel

X20SO6300

Uitgangsstroom

0,2 A per kanaal; 1,2 A totale nominale stroom

Producttype

Veilige digitale uitgangsmodule

OSSD-testpuls

Maximaal 10 μs

Uitgangskanalen

6 veilige digitale uitgangen

Veiligheidsclassificatie

SIL 3 / PL e / Categorie 4 met OSSD ingeschakeld

Veelgestelde vragen

Vraag 1: Wat betekent uitvoertype B1 voor X20SO6300?
A: Het maakt gebruik van een high-side/high-side-uitgangsontwerp voor actuatoren met een referentiepotentiaal, zoals veilige inschakelingangen op aandrijvingen.

Vraag 2: Kan OSSD-testen worden uitgeschakeld?
A: Het kan geconfigureerd worden, maar het uitschakelen van OSSD vermindert de foutdetectiemogelijkheden en zorgt er niet voor dat de SIL 3- of PL e-prestaties behouden blijven.

Vraag 3: Hoe voorkomt de module een automatische herstart na een storing?
A: Elke uitgang maakt gebruik van een interne herstartvergrendeling die foutcorrectie, een geldig veiligheidssignaal en een vrijgavesignaalflank vereist.

Vraag 4: Wat moet er gecontroleerd worden voordat de X20SO6300 vervangen wordt?
A: Bevestig het veiligheidsproject, de SafeDESIGNER-configuratie, de firmware, de aardingsmethode, de uitgangsbedrading, het klemmenblok en de veiligheidsvalidatie na vervanging.
