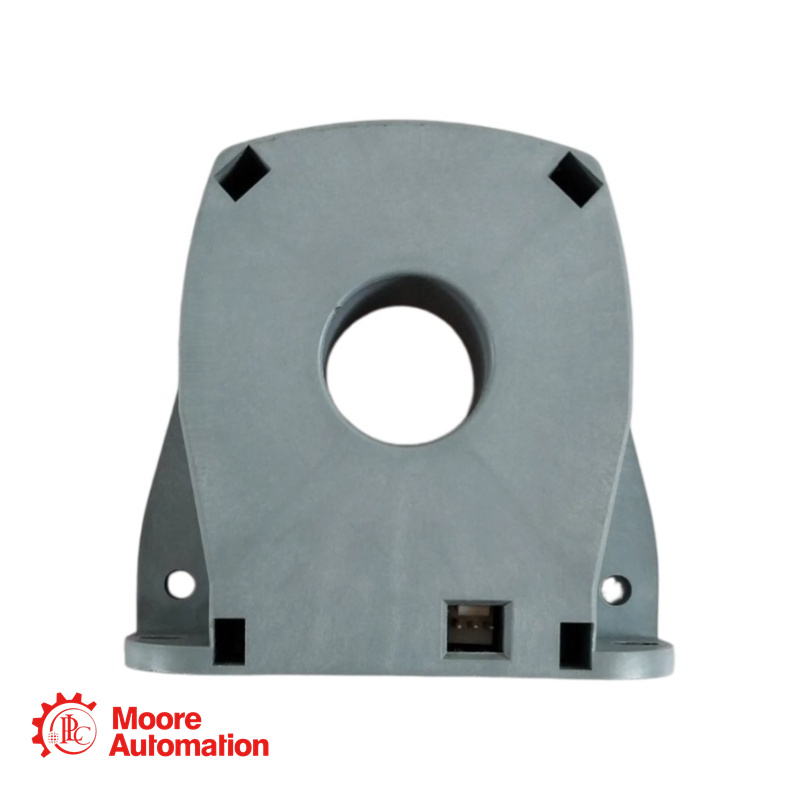

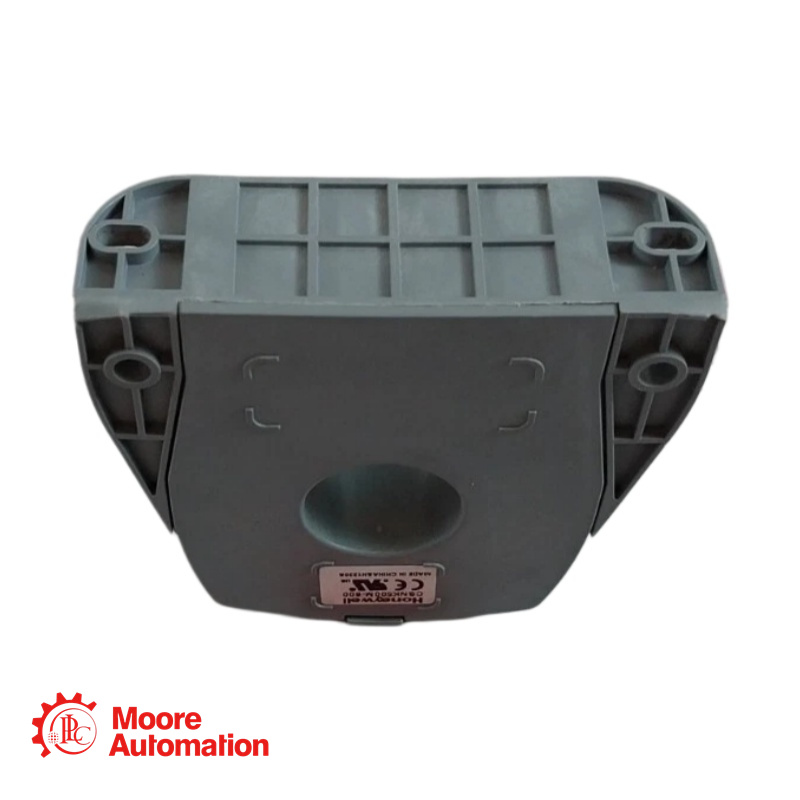

CSNK500M-600 Honeywell stroomtransducer

Neem hieronder contact op voor de beste prijs.
Contact-- Frida
E-mail --sales5@mooreplc.com
Mobiel (WhatsApp) -- +86 15359408275

Beschrijving van CSNK500M-600

De CSNK500M is een gesloten-lusstroomsensor gebaseerd op het principe van magnetische compensatie (Hall-effect). Hij is ontworpen voor de elektronische meting van gelijkstroom, wisselstroom of gepulseerde stromen en zorgt voor galvanische isolatie tussen het primaire (hoogvermogen) en secundaire (meet)circuit. De sensor levert een proportionele secundaire stroom van 100 mA bij een nominale primaire stroom van 500 A, waardoor nauwkeurige en lineaire stroommeting mogelijk is.

Parameter

Nominale stroomsterkte (In): 500 A.rms
Meetbereik (continu): 0 tot ±1200 At
Meetbereik (AC-piek): 0 tot ±1275 At
Nominale analoge uitgangsstroom: 100 mA (bij 500A primair)
Omwentelingsverhouding: 1/5000
Voedingsspanning: ±15 tot ±18 Vdc (±5%)
Galvanische isolatie: 6 kV rms / 50 Hz / 1 minuut
Reactietijd: Beter dan 1 µs
Bandbreedte: DC tot 100 kHz
di/dt: Beter dan 50 A/µs

Veelgestelde vragen

Wat is het verschil tussen de CSNK500M en de CSNK500M-600 die in het verzoek worden genoemd?
A: Het bijgevoegde gegevensblad is voor het standaard CSNK500M-model. De specificaties voor een "CSNK500M-600"-variant zijn niet in dit document opgenomen. De toevoeging "-600" kan duiden op een specifieke versie of een uitgebreider meetbereik. Raadpleeg daarom het juiste gegevensblad voor de exacte specificaties.

Hoe beïnvloedt de voedingsspanning het meetbereik van de sensor?
A: Het meetbereik van de sensor wordt beïnvloed door de voedingsspanning en de meetweerstand (belasting). Een hogere voedingsspanning (±18V versus ±15V) maakt een grotere meetweerstand bij dezelfde stroomsterkte mogelijk, of de mogelijkheid om een ​​hogere piekstroom te meten. Om bijvoorbeeld een piekstroom van ±1275 A te meten, is een voedingsspanning van ±18V nodig met een maximale belastingsweerstand van slechts 5 ohm. Overschrijding van deze limieten zal de uitgang verzadigen.
