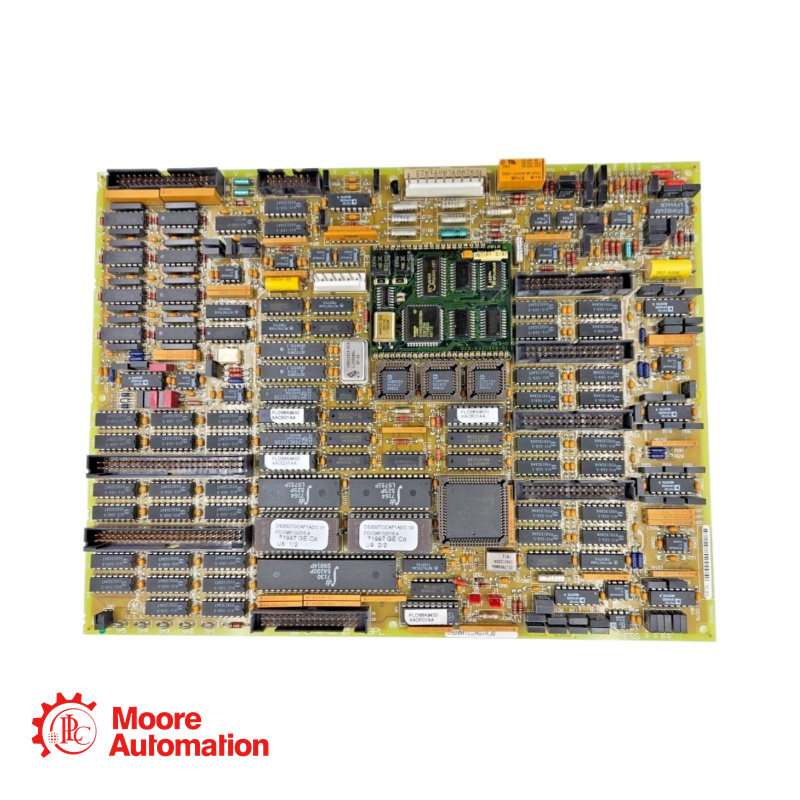

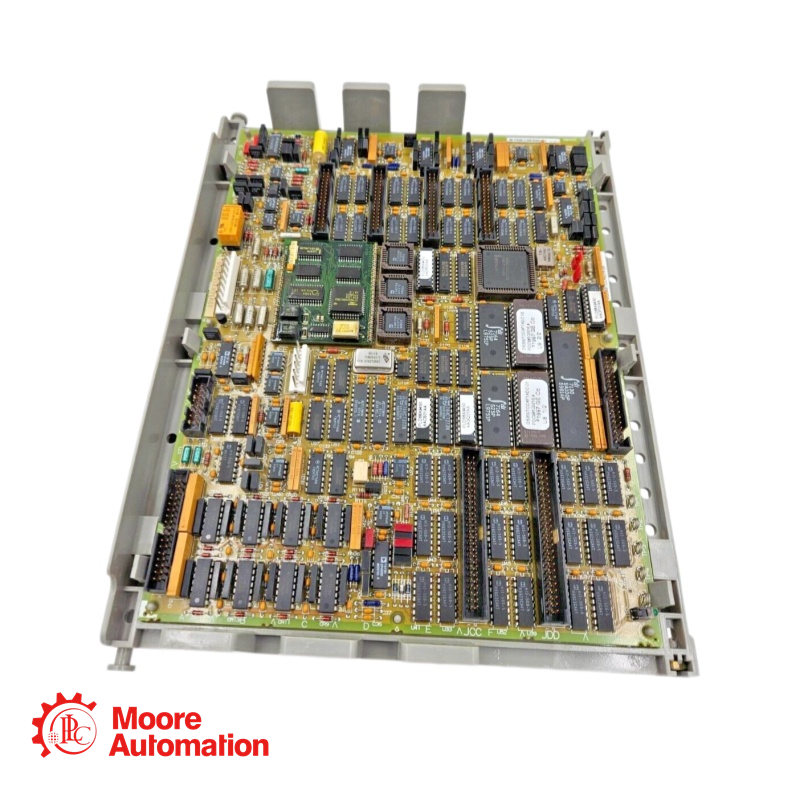

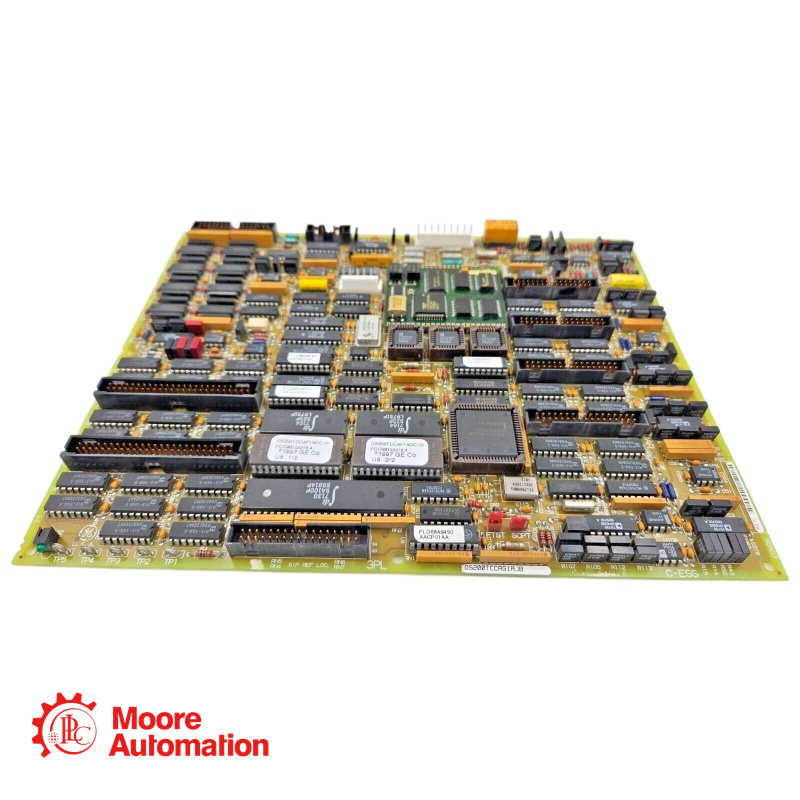

GE DS200TCCAG1AJB Common Analog I/O Board

GE DS200TCCAG1AJB Gemeenschappelijke analoge I/O-kaart

Verkoopmanager: Frida

E-mail: sales5@mooreplc.com

TCCA-CONFIGURATIE:

Hardware: Er zijn drie hardware-jumpers - J1, JP2 en JP3 - op de TCCA-kaart. J1 wordt gebruikt om de seriële RS232-poort in/uit te schakelen. JP2 wordt gebruikt om de oscillator uit te schakelen voor de kaarttest. JP3 wordt gebruikt voor fabriekstests. Raadpleeg bijlage A voor informatie over de instellingen van de hardware-jumpers voor deze kaart.

Software: De I/O-configuratieconstanten voor de thermokoppels, RTD's, mA-ingangen en -uitgangen, en de instellingen voor de asspanning en -stroom worden ingevoerd in de I/O-configuratie-editor op de HMI, zoals hieronder beschreven.

A: De TCCA-kaart bevindt zich in de kern van de turbinebesturingskast. Hij werkt samen met aansluitkaarten zoals CTBA, TBQA en TBCA, die zich ook in de kern bevinden. Dankzij de strategische plaatsing in deze kern kan de kaart diverse analoge signalen effectief verwerken en fungeert hij als centrale hub voor analoge in- en uitgaande communicatie.

V: Welke soorten analoge signalen ondersteunt de TCCA-kaart?

A: De TCCA-kaart kan meerdere soorten analoge signalen verwerken. Deze omvatten 4–20 mA ingangen en uitgangen, die veelvuldig worden gebruikt voor het verzenden van sensorgegevens in industriële omgevingen vanwege hun ongevoeligheid voor elektrische ruis.

V: Hoe behandelt de TCCA 4–20 mA signalen?

A: Op het TCCA-bord staat 4–Via de JBB-connector van de CTBA-aansluitplaat worden ingangssignalen van 20 mA aangevoerd. De ingangsstroom loopt door een belastingsweerstand op de printplaat, waardoor een spanningsval ontstaat. Deze spanning wordt vervolgens gemeten en verwerkt. Via de 3PL-connector wordt deze spanning naar de I/O-module gestuurd.
