GE DS215TCCAG1BZZ01A DS200TCCAG1BAA Analoge I/O-kaart

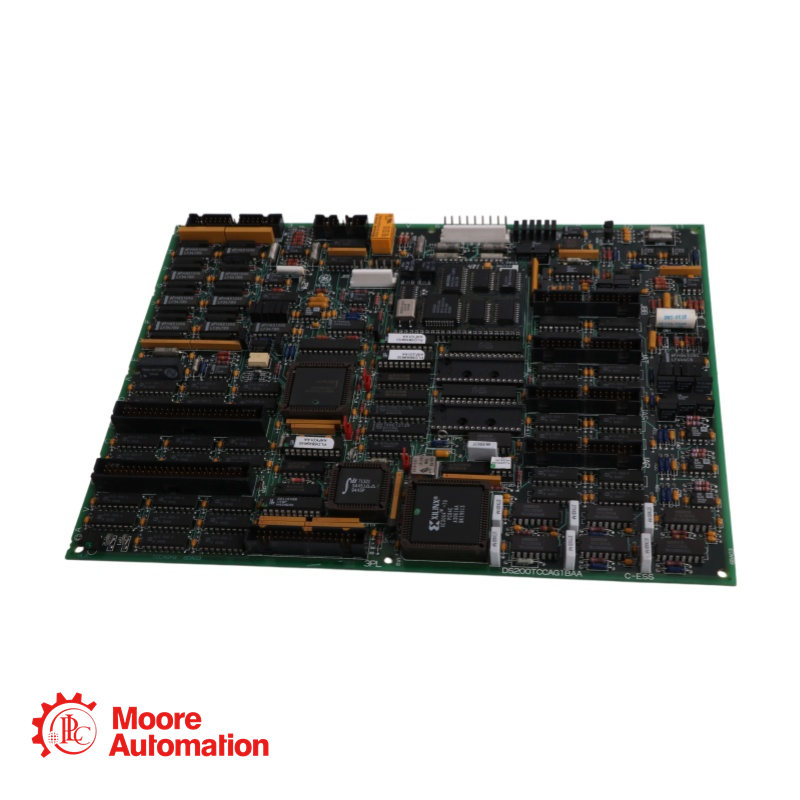

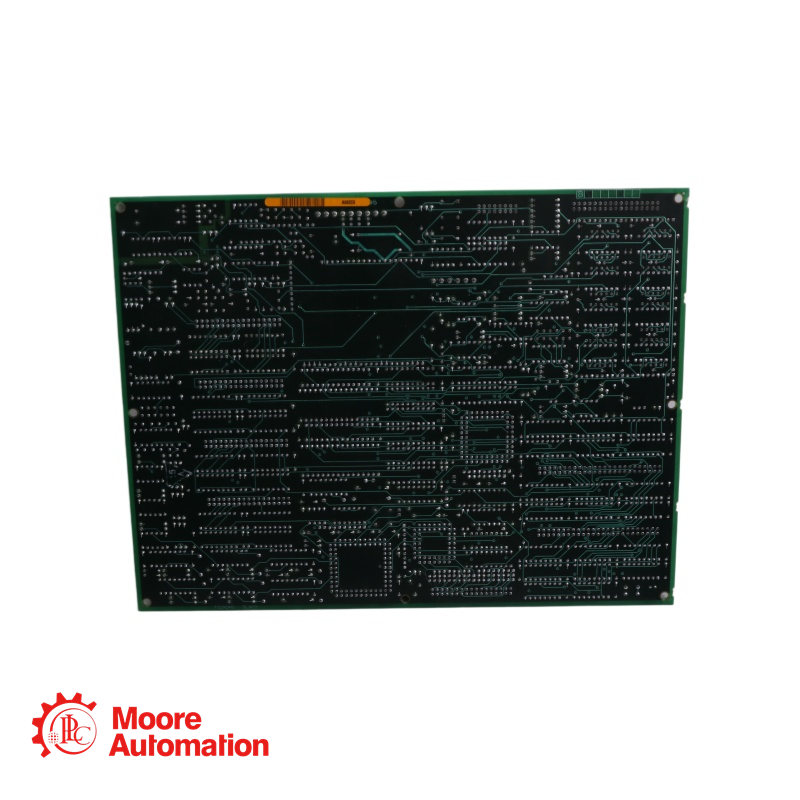

DS215TCCAG1BZZ01A DS200TCCAG1BAA Dit is een TC2000 Common Analog I/O Board, gefabriceerd en ontworpen door General Electric als onderdeel van de Mark V-serie die wordt gebruikt in GE Speedtronic gasturbinebesturingssystemen. De Common Analog I/O Board (TCCA), die zich in de kern bevindt, schaalt en conditioneert analoge signalen van de CTBA-, TBQA- en TBCA-aansluitborden die in de kern zijn gemonteerd. Deze signalen omvatten 4-20 mA-ingangen en -uitgangen, RTD-ingangen, thermokoppel-ingangen, asspanningsingangen en asstroomingangen. De signalen worden via de 3PL-connector naar de STCA-kaart geschreven.

Dit DS215TCCAG1BZZ01A DS200TCCAG1BAA Deze printplaat is geproduceerd door General Electric, specifiek voor gebruik in hun Mark V Turbine Control System-serie. De Mark V-serie, waartoe deze DS200TCCAG1BAA-printplaat behoort, heeft specifieke toepassingen in de beheer- en besturingssystemen van populaire en compatibele geautomatiseerde aandrijfsystemen voor wind-, gas- en stoomturbines.

Dit DS215TCCAG1BZZ01A DS200TCCAG1BAA De Mark V-serie van PCB wordt nog steeds zeer gewaardeerd, omdat het een van de laatste Mark-productseries van General Electric is die gebruikmaakt van hun gepatenteerde Speedtronic-besturingssysteemtechnologie, die voor het eerst werd geïntroduceerd bij de lancering van de Mark I-serie in de late jaren 60.

Dit DS215TCCAG1BZZ01A DS200TCCAG1BAA De PCB is niet het oorspronkelijk door General Electric ontworpen of ontwikkelde product voor zijn specifieke functionele rol; dat zou de DS200TCCAG1, het moederproduct van de TC2000 I/O Analog Board, zijn, die alle drie de belangrijke productrevisies van dit DS200TCCAG1BAA-apparaat mist.

Hoe regelt de TCCA-kaart de signaalconditionering van meerdere aansluitkaarten binnen de kern?

De TCCA-kaart verzamelt analoge signalen van de CTBA-, TBQA- en TBCA-aansluitkaarten. Vervolgens bewerkt en standaardiseert de kaart deze signalen – of het nu gaat om stroomlussen, RTD's of thermokoppels – voor communicatie met de I/O-engine via de 3PL-connector.

Welke rol speelt de 3PL-connector in de systeemcommunicatie voor de TCCA-kaart?

De 3PL-connector fungeert als de primaire dataverbinding en verzendt alle geconditioneerde analoge ingangen van de TCCA-kaart naar de I/O-engine, waardoor realtime monitoring en besturing mogelijk is.

Waarom is jumper JP2 belangrijk tijdens testprocedures van de printplaat?

JP2 schakelt de ingebouwde oscillator uit, waardoor dit een belangrijke hardware-instelling is bij het uitvoeren van specifieke diagnostische tests of fabriekstests op kaartniveau.

Hoe onderscheidt en verwerkt de TCCA-printplaat de verschillende RTD-typen tijdens de werking?

Het RTD-type wordt geselecteerd via I/O-configuratieconstanten. De printplaat gebruikt een vaste excitatiestroom en meet spanningsveranderingen als gevolg van weerstandsvariaties, waarbij de waarden dienovereenkomstig worden geschaald.
