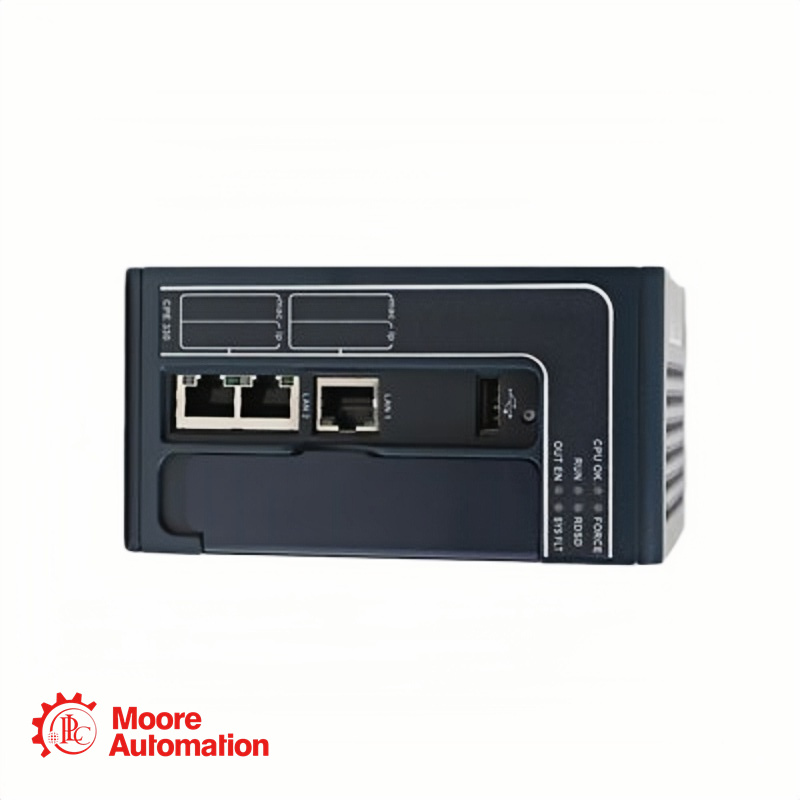

GE IC695CPK330-ACAS RX3i processormodule

Contactgegevens

IC695CPK330-ACAS Specificaties

IC695CPK330-ACAS Beschrijving

De IC695CPK330-ACAS is een PAC-processor die deel uitmaakt van de PACSystem RX3i Programmable Controller (PAC) productfamilie. Deze controller wordt geproduceerd door GE Fanuc en kenmerkt zich door een modern, zeer schaalbaar en krachtig ontwerp, dat snelle I/O-communicatie en HART-doorvoer (Highway Addressable Remote Transducer) mogelijk maakt.

Deze processor is voorzien van 64 MB Random Access Memory (RAM) en 64 MB niet-vluchtig geheugen, een microprocessor met een kloksnelheid van 1 GHz en een batterijpakket. Hij beschikt over in totaal drie (3) Ethernet-poorten, waarvan één (1) een transmissiesnelheid van 10/100/1000 Mbps ondersteunt en twee (2) Ethernet-poorten functioneren als een ingebouwde switch met een transmissiesnelheid van 10/100/1000 Mbps. Ondersteunde Ethernet-topologieën zijn lineair, ring en ster. Deze processor heeft een energiepakket waarmee gegevens naar het niet-vluchtige geheugen van de processor kunnen worden geschreven tijdens stroomuitval. Dit voorkomt ongewenst wissen van gebruikersprogramma's en biedt de processor extra inschakeltijd voor gegevensoverdracht. Daarnaast ondersteunt deze processor diverse communicatieprotocollen zoals SRTP Client/Server, Modbus TCP/IP, OPC-UA Server, EGD en PROFINET.

Daarnaast is deze processor uitgerust met een USB 2.0-interface waarmee gebruikersprogramma's kunnen worden gedownload vanaf een verwisselbaar opslagmedium of smartphone. Deze processor is ontworpen om twee keer zo snel te zijn als de IC695CPK330-ACAS en ondersteunt redundante of hot-standby-configuraties. Deze processor wordt geprogrammeerd en in bedrijf gesteld met behulp van de GE Proficy Machine Edition-software of de Logic Developer-programmeersoftware.

De IC695CPK330-ACAS CPU ondersteunt een 10/100/1000 Mbaud Ethernet-poort met een RJ-45 fysieke interface. Een 2-poorts 10/100/1000 switch is ook in de CPU-module ingebouwd. De IC695CPK330-ACAS CPU ondersteunt maximaal 8 lokale racks. Communicatiemogelijkheden omvatten DNP3 outstation, HART SNP, SRTP, IEC104, IEC61850 client en OPC-UA EGD-protocollen. I/O-protocollen zoals Modbus TRU, Profibus, Modbus TCP, DeviceNet, Genius, EGD en Reflective Memory worden eveneens ondersteund. Programmeersoftware zoals Machine Edition Developer 8.6 SIM8 of latere versies kan worden gebruikt voor het programmeren en configureren van de module. De IC695CPK330-ACAS CPU ondersteunt meerdere programmeertalen, waaronder ladderdiagrammen, gestructureerde tekst en functieblokdiagrammen. De IC695CPK330-ACAS CPU verbruikt 3,3 ampère bij 5 volt gelijkstroom. De IC695CPK330-ACAS CPU neemt 2 slots in beslag op het moederbord van het systeem.

IC695CPK330-ACAS Alternatieve namen

IC695CPK330-ACAS Veelgestelde vragen

Wat is de IC695CPK330-ACAS?

De IC695CPK330-ACAS is een krachtige PAC-processor uit de GE Fanuc PACSystem RX3i-productfamilie. Deze is ontworpen voor toepassingen die snelle I/O-communicatie vereisen en beschikt over geavanceerde mogelijkheden zoals HART-passthrough.

Hoe snel is deze processor vergeleken met eerdere modellen?

De IC695CPK330-ACAS is ontworpen om twee keer zo snel te zijn als het eerdere IC695CPK330-model.

Ondersteunt deze processor redundante of hot-standby-configuraties?

Ja, de IC695CPK330-ACAS is specifiek ontworpen om redundante of hot-standby-configuraties te ondersteunen voor toepassingen die een hoge beschikbaarheid en fouttolerantie vereisen.

Welke Ethernet-mogelijkheden biedt deze processor?

De processor beschikt over in totaal drie (3) Ethernet-poorten:
Eén (1) dedicated Ethernet-poort die een transmissiesnelheid van 10/100/1000 Mbps ondersteunt.
Twee (2) Ethernet-poorten die functioneren als een ingebouwde switch en tevens 10/100/1000 Mbps ondersteunen.
Ondersteunde Ethernet-topologieën zijn onder andere lineaire, ring- en stertopologieën.

Hoe kan ik een gebruikersprogramma naar de processor downloaden?

De processor is voorzien van een USB 2.0-interface waarmee het gebruikersprogramma kan worden gedownload vanaf een verwijderbaar opslagmedium (zoals een USB-stick) of zelfs vanaf een smartphone.
