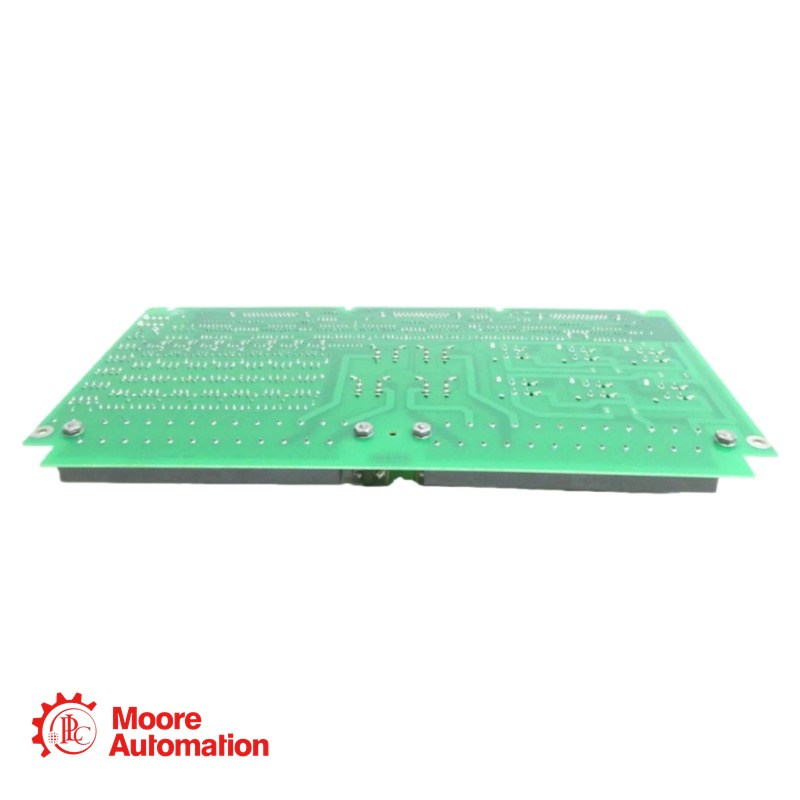

De GE IS200ECTBG1A is een aansluitklembord voor excitatiecontacten, ontworpen voor het EX2100-serie excitatieregelsysteem in GE-gasturbinetoepassingen.
Merk :
GEOnderdeel nummer :
IS200ECTBG1AGewicht :
0.86 kgDimensie :
33x17.8x5.5cmLand van herkomst :
USAHS-code :
8537101190Beschrijving :
Exciter Contact Terminal BoardVraag direct een prijs aan
◆Frida (★★★★★ Verkoopmanager)
◆Telefoon: +86 15359408275Productoverzicht
→
De GE IS200ECTBG1A-kaart fungeert als een cruciale interface voor het aansturen van zowel contactingangen als -uitgangen binnen het excitatie-systeem. De ECTBG1-variant wordt specifiek gebruikt in redundante (drievoudig modulaire) besturingsarchitecturen. Deze kaart biedt twee speciale uitschakeluitgangen voor het aansturen van een klantvergrendelingsrelais (aangestuurd door de EMIO-kaart) en communiceert met vier algemene Form-C-contactuitgangen. De kaart bewaakt tevens zes door de klant geleverde hulpcontactingangen en de cruciale 52G- en 86G-schakelaarcontacten, en levert 70 V DC-bevochtigingsvoeding en statusbewaking voor alle ingangen. Alle bewaakte contactstatussen worden doorgestuurd naar de M1-, M2- en C-controllers voor redundante verwerking.
→
Toepassing: Uitsluitend redundante (triple-modulaire) besturingsarchitectuur
Functie: Excitercontact I/O-interface aansluitklembord
Contactuitgangen:
2 uitschakeluitgangen (voor klantvergrendelingsrelais)
4 universele Form-C-relaisuitgangen (beheerd door EMIO-kaart)
Contactgegevens:
6 hulpcontactingangen voor de klant (70 V DC, bevochtigd en bewaakt)
52G & 86G schakelaarcontactingangen (70 V DC bevochtigd en bewaakt)
Bevochtigingsspanning: 70 V DC (bereik: 63 - 84 V DC)
Ingangsbewaking: Weerstandsgeïsoleerde bewaking met statusindicatie
Statusindicatie: Rode LED per contactingangskanaal
Signaalverdeling: Ingangssignalen worden verdeeld over de controllers M1, M2 en C.
Primaire voeding: 125 V DC
Redundante voeding: geleverd door zowel de M1- als de M2-controller (voor redundante besturing)
Technologie: Oppervlaktemontage
Bedrijfstemperatuur: -30°C tot +65°C
Afmetingen van het bord: 33,0 cm (H) x 17,8 cm (B)
