GE IS200TRLYH1BGF Terminal Relais Printplaat

Neem contact op met Frida (★★★★★ Verkoopmanager)

Kernspecificaties en configuraties

Productserie: Mark VI Speedtronic
Functioneel onderdeelnummer: IS200TRLYH1BGF
Achterwaartse compatibiliteit: eerste twee revisies

De IS200TRLYH1BGF is een apparaat dat een terminatierelaiskaart wordt genoemd; waarschijnlijk vanwege de kleine afmetingen in vergelijking met andere relevante producten uit de Mark VI-serie. Dit is een soort printplaat (PCB) die geproduceerd werd door GE of General Electric.

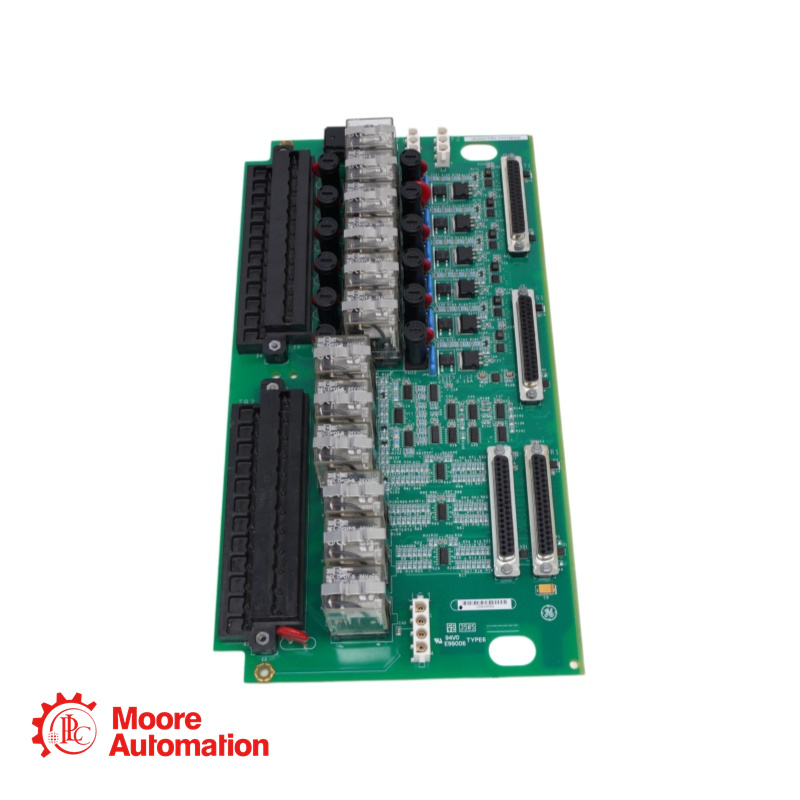

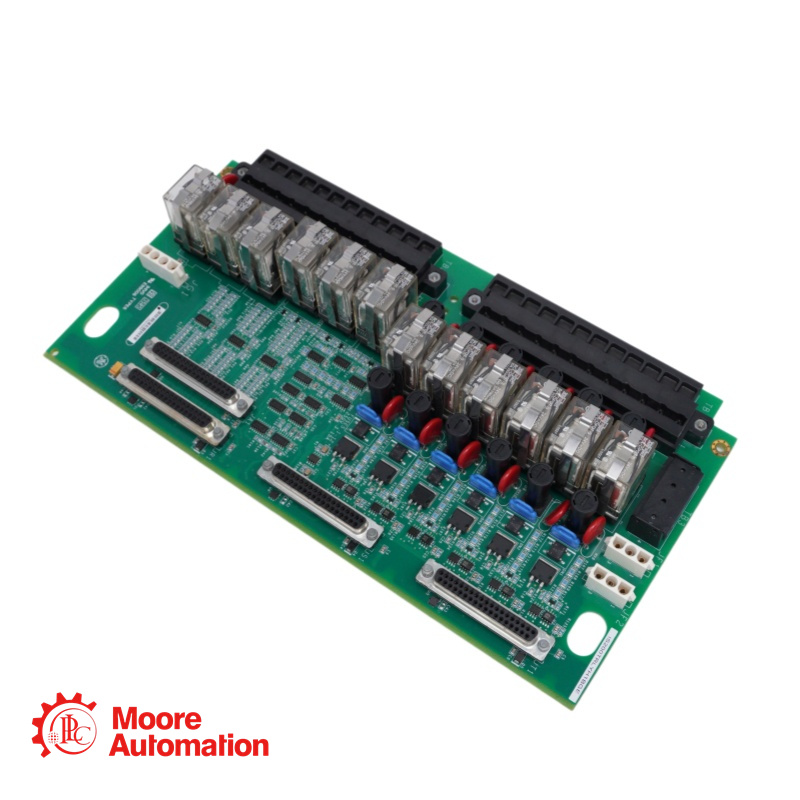

De IS200TRLYH1BGF printplaat is groot en rechthoekig en bevat talrijke elektronische componenten. De grootste componenten op de IS200TRLYH1BGF zijn twee (2) lange zwarte aansluitblokken. Dit zijn componenten die een verzameling zilverkleurige metalen onderdelen, terminals genaamd, kunnen bevatten. Elk aansluitblok op de IS200TRLYH1BGF heeft vierentwintig (24) van deze kleine terminals. Elk is genummerd van één tot achtenveertig. Het midden van de IS200TRLYH1BGF wordt ingenomen door een reeks relais of contactoren die in een verticale lijn zijn gerangschikt. De relais zijn grijs en zwart met afdekkingen van transparant plastic. Aan weerszijden van de relais op de bovenste helft van de IS200TRLYH1BGF zijn zes (6) zwarte transistors geplaatst. Bij elk van deze transistors is een rode, ronde MOV (metaaloxidevaristor) geplaatst. Een (1) extra metaaloxidevaristor is geplaatst in de linkerbenedenhoek van de IS200TRLYH1BGF. De IS200TRLYH1BGF bevat vele geïntegreerde schakelingen. Zes (6) effen blauwe condensatoren zijn in een rij rechts van de transistors en metaaloxidevaristoren geplaatst.

Belangrijkste kenmerken

Twaalf insteekbare mechanische relais, verticaal geplaatst.
Ondersteunt Simplex (JA1-connector) en TMR (JR1-, JS1- en JT1-connectoren) configuraties.
De eerste zes relais kunnen worden geconfigureerd voor droge Form-C-contacten of voor het aansturen van solenoïden.
Ondersteunt 125 V DC, 115/230 V AC en optioneel 24 V DC, met contacten die doorgaans een nominale stroomsterkte van 3,0 A hebben.
