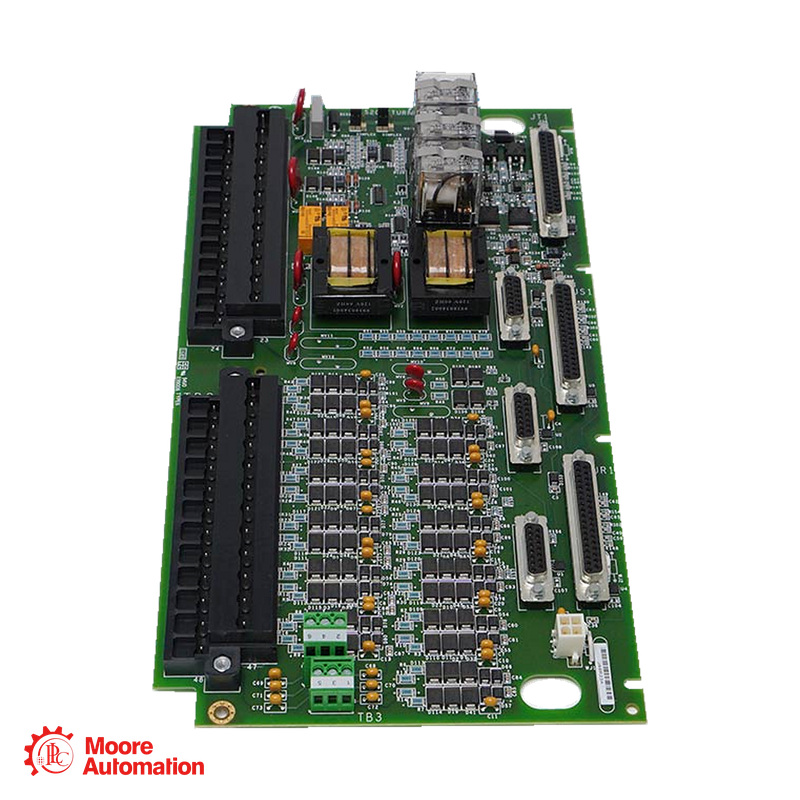

GE IS200TTSAG1A Mark VI Trip Servo Interface Terminal Board

IS200TTSAG1A Biedt de TTSA-weerstandnetwerkinterface voor externe tripservo's. Vier sets vermogensweerstanden ondersteunen bipolaire stroom in servo's met dubbele spoel in plaats van de berekeningen voor de turbinecontroller uit te voeren.

IS200TTSAG1A De aansluiting is gedocumenteerd voor maximaal vier externe aansturingsservo's. Elke servo gebruikt twee spoelen en de veldbedrading wordt aangesloten op de daarvoor bestemde insteekbare klemmenstroken.

IS200TTSAG1A Gebruikt de nominale TTSA-aansluiting van 125 Vdc zoals beschreven in de GE-bedradingsinstructies. Deze nominale bedrijfsspanning is anders dan de gedocumenteerde hoogspanningsconditie van 145 Vdc.

IS200TTSAG1A Het maakt gebruik van TTSA-vermogensweerstandnetwerken die ontworpen zijn om een ​​hoge gelijkspanning van 145 V te weerstaan ​​met een spoelimpedantie van nul. Dit is een ontwerpvoorwaarde, geen aparte nominale voedingsinstelling.

IS200TTSAG1A Implementeert de TTSA-functie zoals beschreven voor de Mark V-, Mark VI- en Mark VIe-configuraties. De weerstandsinterface werkt onafhankelijk van het type hoofdcontroller; de geïnstalleerde trip- en servobekabeling bepalen nog steeds de circuitverbindingen.

IS200TTSAG1A Dit is de gevraagde G1A-identificatie. GE beschrijft de TTSA-functie als equivalent aan de eerdere 194B5725-servomodule, maar er wordt hier geen andere TTSA-achtervoeging gepresenteerd als een goedgekeurde vervanging.
