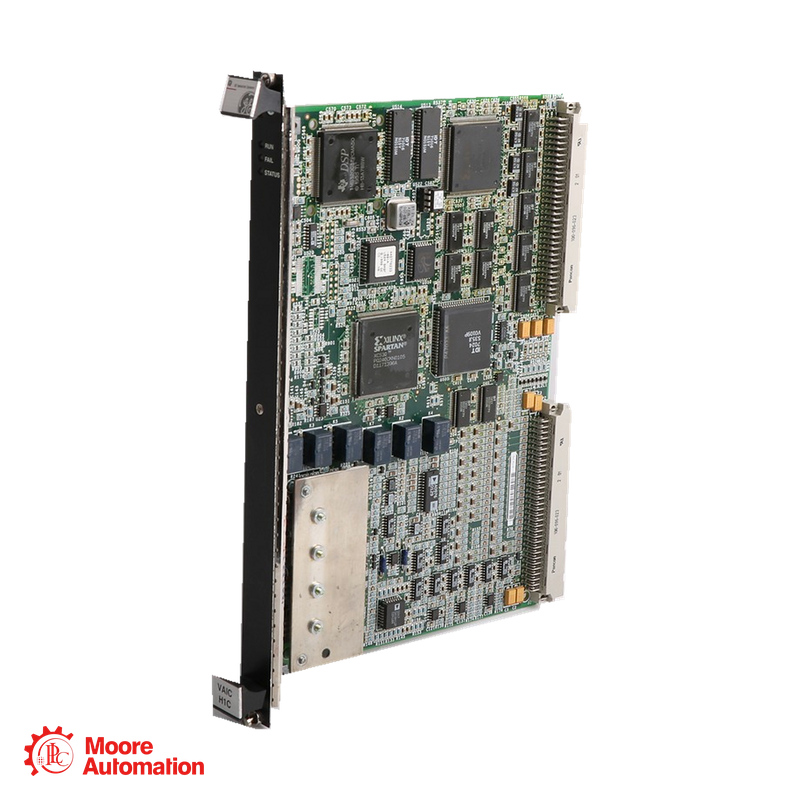

GE IS200VAICH1C Mark VI analoge in-/uitgangskaart

IS200VAICH1C Ondersteunt twintig analoge ingangen en vier analoge uitgangen bij gebruik met twee bijpassende aansluitklemmen. De VAIC-processor verbindt deze veldsignalen met de Mark VI VME-besturingsarchitectuur.

IS200VAICH1C Dit is gedocumenteerd met TBAIH1B of eerdere aansluitkaarten en met alle DTAI-revisies. GE beschrijft een andere vereiste voor de aansluitkaart voor de latere VAICH1D-generatie.

IS200VAICH1C Ondersteunt tot 500 Ω op de gedocumenteerde 4–20 mA uitgangscircuits met bijpassende aansluitingen. De waarde van 800 Ω behoort tot de latere VAICH1D-generatie en mag niet worden gebruikt ter vervanging van H1C.

IS200VAICH1C Het apparaat maakt gebruik van de VAIC-ingangsbereiken zoals gedocumenteerd als 4–20 mA, ±1 mA, ±5 Vdc en ±10 Vdc. De aangesloten klemmenstrook en het geconfigureerde ingangstype moeten overeenkomen met het veldsignaal.

IS200VAICH1C De meting is gedocumenteerd met een normale scan van 10 ms, een zestien-bits ingangsconverter met een resolutie van veertien bits en een twaalf-bits uitgangsconverter. GE geeft een nauwkeurigheid van de ingangsmeting op van beter dan 0,1% van de volledige schaal.

IS200VAICH1C Dit is de H1C-generatie. VAICH1D en latere versies gebruiken TBAIH1C of later, of STAI, met een andere uitgangsstuurcapaciteit; ze mogen niet worden beschouwd als een ongekwalificeerde vervanging van alleen de printplaat.
