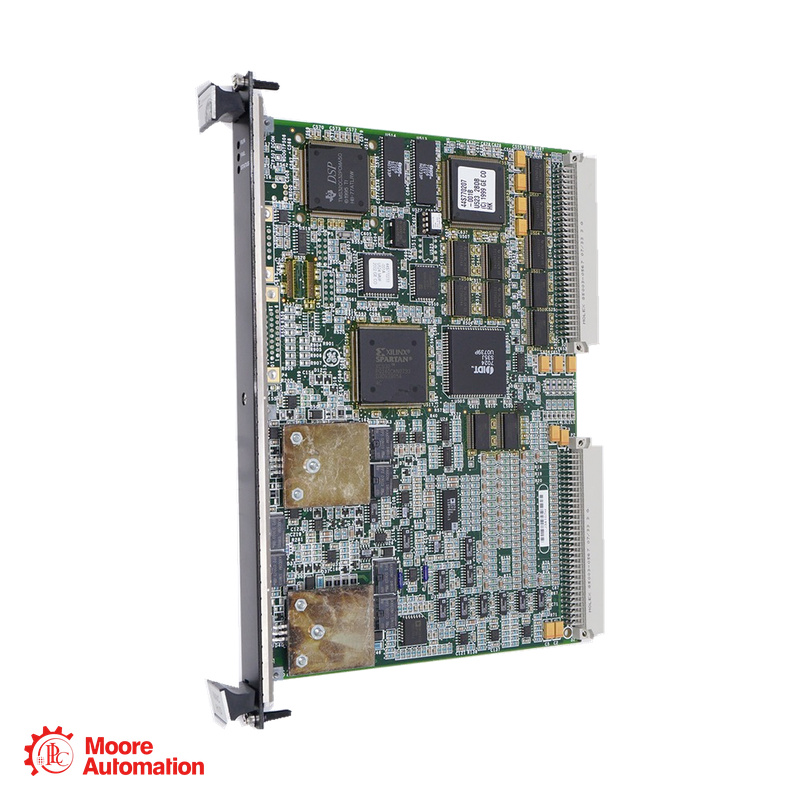

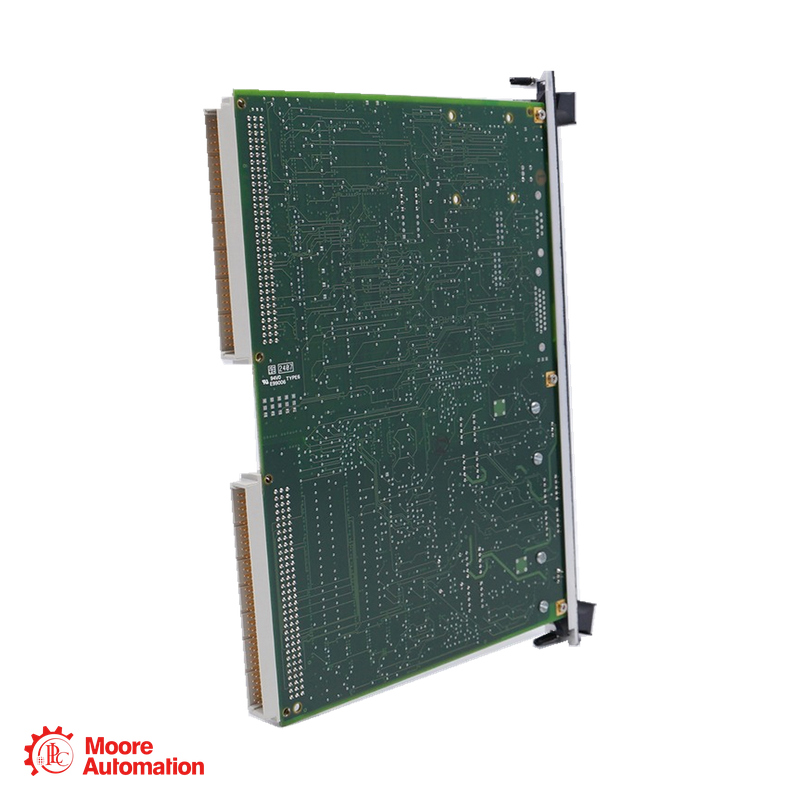

GE IS200VAOCH1BBA Mark VI Analoge Uitgangskaart

IS200VAOCH1BBA Het apparaat biedt zestien enkelzijdige analoge stroomuitgangen met een bereik van 0–20 mA. De VAOC-printplaat bevat de converter en de drivers, terwijl de bijbehorende aansluitklemmen de veldaansluitingen en stroomterugkoppeling verzorgen.

IS200VAOCH1BBA Dit scheidt het H1B-hardwareformulier van de velden voor de uiteindelijke productierevisie. Volgens de conventies voor GE-onderdeelnummers identificeert de volgende B de PWA-versie en de laatste A de PWB-versie; ze specificeren geen optie voor de uitgangsbelasting.

IS200VAOCH1BBA Maakt gebruik van de originele VAOC-generatie, waarvoor GE TBAOH1B of ouder specificeert. De generatie van de aansluitkaart moet overeenkomen met de processor; de latere H1C-configuratie met hogere aansturing heeft een andere TBAO-vereiste.

IS200VAOCH1BBA Het apparaat maakt gebruik van de gedocumenteerde VAOC twaalf-bits D/A-conversie met een nauwkeurigheid van 0,5%. Alle zestien uitgangen werken met een framesnelheid van 100 Hz, waarbij de uitgangsstroom op de aansluitplaat wordt gemeten en teruggekoppeld voor regeling.

IS200VAOCH1BBA Het systeem kan werken met drie VAOC-kaarten in de R-, S- en T-racks die zijn aangesloten op een gemeenschappelijke aansluitkaart. Het uitgangscircuit produceert de mediaan geselecteerde stroom, en de overige twee kaarten handhaven de stroomtoevoer wanneer één uitgang uitvalt.

IS200VAOCH1BBA Dit is een H1B-generatie VAOC-referentie met PWA-revisie B en PWB-revisie A. VAOCH1C en latere versies bieden een hogere belastbaarheid op de eerste acht uitgangen en vereisen TBAOH1C of later; ze zijn geen ongekwalificeerde vervanging van alleen de printplaat.
