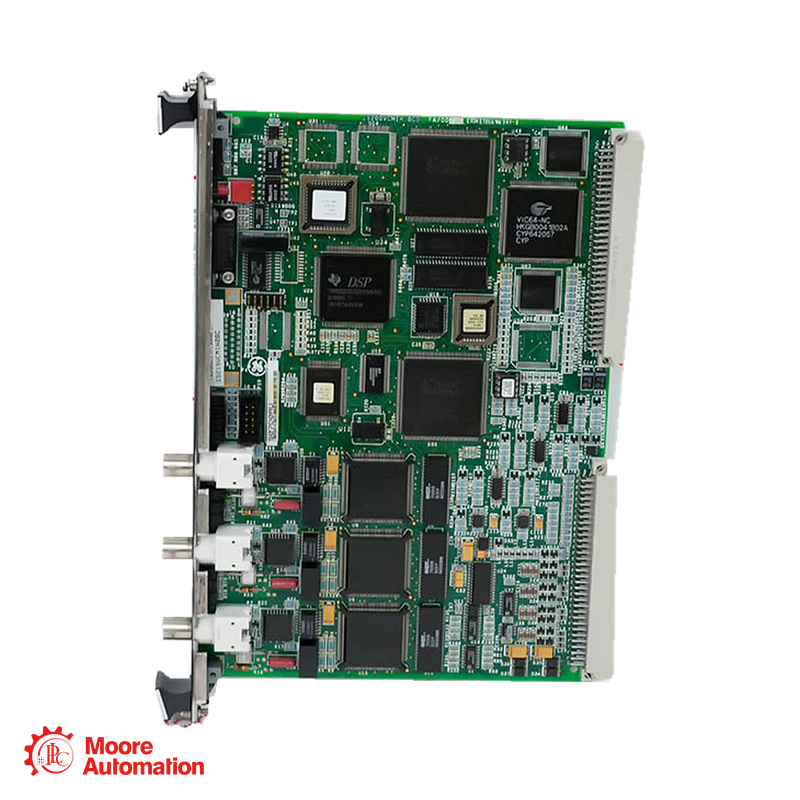

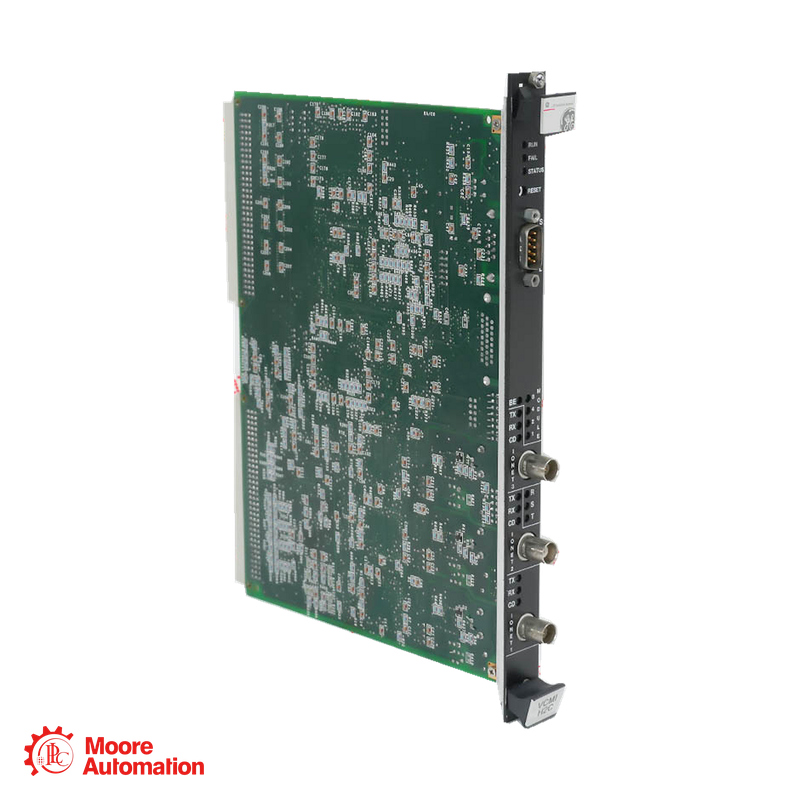

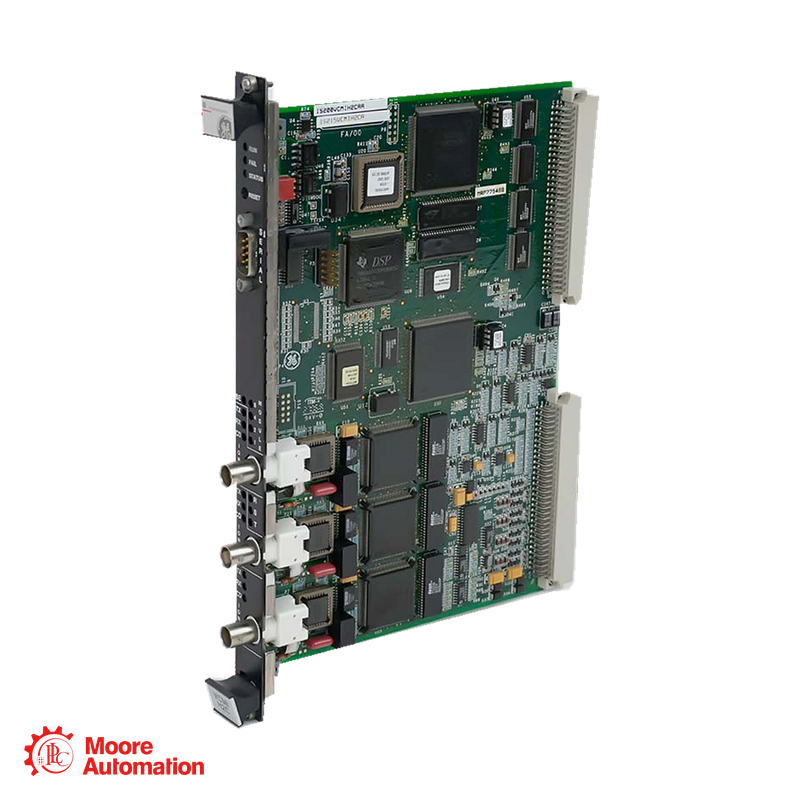

/GE IS200VGENH1B Mark VI Generator Monitor en Trip Board
GE IS200VGENH1B Mark VI Generator Monitor en Trip Board
GE IS200VGENH1B Mark VI Generator Monitor en Trip Board
GE IS200VGENH1B Mark VI Generator Monitor en Trip Board

GE IS200VGENH1B Mark VI Generator Monitor en Trip Board

GE MARK VI · VGEN GENERATORBEWAKING / UITSCHAKELING

IS200VGENH1B

IS200VGENH1B Dit is een GE Mark VI VGEN generatorbewakings- en uitschakelprocessorkaart. Met TGEN-aansluitingen meet deze de generatorspanning en -stroom en berekent hij het driefasenvermogen en de arbeidsfactor; grote stoomturbine-toepassingen gebruiken TRLY voor PLU- en EVA-uitgangen.

PRODUCTTYPEGENERATORBEWAKING EN UITSCHAKELPANEEL
PLATFORMMark VI
PT-INGANGEN2 × driefasen
CT-INGANGEN3 × eenfasig
FABRIKANTGE
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIE● Productfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
GE ● GENERATORBEWAKING EN UITSCHAKELPANEEL
MARK VI

IS200VGENH1B

GENERATORBEWAKING EN UITSCHAKELPANEEL

MARK VI · VGENH1B · GENERATORBEWAKING

MODULEROPLOSSING
IS200VGENH1B Dit is de VGEN-generatorbewakingsprocessor voor een Mark VI VME-rack. Hij verwerkt generator- en bus-PT-signalen, generator-CT-signalen en vier configureerbare analoge ingangen via TGEN.
LANGE BESCHRIJVING
IS200VGENH1B Werkt samen met TGEN om twee driefasige PT-ingangen en drie eenfasige CT-ingangen te bewaken. Het berekent vermogen, arbeidsfactor en frequentie. Vier extra analoge ingangen kunnen op TGEN worden geselecteerd voor stroom- of spanningssignalen. In grote stoomturbine-toepassingen biedt de optionele TRLY-interface snelle solenoïde-uitgangen voor het compenseren van onbalans in de vermogensbelasting en het vroegtijdig aansturen van kleppen.
👩‍💼
WIL JE DE BESTE PRIJS?
Frida
Verkoopmanager 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
UITLEG VAN HET BESTELNUMMER

Hoe de IS200VGENH1B-referentie is gestructureerd

IS
Uitgevende organisatieGE Power · Salem, Virginia
2
MateriaalaanduidingNiet-RoHS-onderdeelnummeraanduiding
00
MontageniveauPrintplaatassemblage
VGEN
BestuursbenoemingGeneratorbewaking en uitschakelpaneel
H
TechnologiecodeBevat oppervlaktemontagecomponenten
1
MontagevariantMontagevariant 1
B
Functionele versieAchterwaarts compatibele versie B
FABRIKANTREFERENTIEKENMERKEN

Technische specificaties

GE Mark VI ↗
IS200VGENH1B GENERATORBEWAKINGS- EN UITSCHAKELPLAAT

Technische gegevens in één oogopslag

Klik op "+" om meer specificaties te bekijken.

PT-INGANGEN2 × driefasen
CT-INGANGEN3 × eenfasig
ANALOGE INGANGEN4 kanalen
REISFUNCTIESPLU / EVA
VGEN- en TGEN-ingangsconfiguratie en uitschakelfuncties uit GEH-6421M Volume II, pagina's 175-179.
Configuratie-opmerking IS200VGENH1B De verbinding met TGEN loopt via rack J3. Rack J4 verbindt het optionele TRLY-aansluitbord voor snelwerkende magneetventielen. Eén VGEN ondersteunt simplex-werking, terwijl er drie worden gebruikt in een TMR-configuratie.
ALGEMENE INFORMATIE −
MerkGE
OnderdeelnummerIS200VGENH1B
ProducttypeGeneratorbewaking en uitschakelpaneel
PT-ingangenTwee driefasige generator/bus PT-sets
CT-inputsDrie CT-ingangen voor eenfasige generatoren
Analoge ingangenVier; 4–20 mA of ±5/±10 Vdc
PT- EN CT-BEOORDELINGEN +
PT nominale spanning115 Vrms; magnetische isolatie 1500 Vrms
CT-normale stroom0–5 A continu; overschrijdingsbereik tot 10 A
CT-invoernauwkeurigheid0,5% van 5 Å volledige schaal; 0,1% FS-resolutie
FUNCTIES EN VERBINDINGEN +
Berekende hoeveelhedenDriefasige energie, arbeidsfactor en frequentie
TGEN-aansluitbordkabelRack J3
Optionele TRLY-kabelRack J4; snelle solenoïde-uitgangen
Grote stoomturbinefunctiesOnbalans in vermogensbelasting (PLU); vroegtijdige klepbediening (EVA)
OntslagregelingEén VGEN simplex; drie VGEN-kaarten TMR
PT-MEETLIMIET +
Generator/bus PT-gebruik: Drie-draads open-delta-bewaking; deze PT-ingangen worden niet gebruikt voor automatische synchronisatie.
Bron: GEH-6421M Deel II, VGEN Generator Monitor en Uitschakeling, pagina's 175-179, documenteert PT/CT- en analoge ingangen, berekende waarden, TGEN/TRLY-aansluitingen en simplex/TMR-werking.
Veelgestelde vragen

De meest gestelde vragen door kopers

Wat betekent dat? IS200VGENH1B Meten en berekenen?+

IS200VGENH1B Het systeem werkt samen met TGEN om de driefasige spanning en stroom van de generator te bewaken. Het verwerkt de PT-signalen van de generator en de bus, de CT-signalen van de generator en vier analoge ingangen om het driefasige vermogen, de arbeidsfactor en de frequentie te berekenen.

Welke PT- en CT-ingangen zijn verbonden met IS200VGENH1B?+

IS200VGENH1B Het systeem bewaakt twee driefasige PT-ingangen en drie eenfasige CT-ingangen via TGEN. GE specificeert nominale PT-signalen van 115 Vrms en een normaal continu stroombereik voor de generatorstroomtransformator van nul tot vijf ampère.

Wat zijn de vier analoge ingangen die hiermee verband houden? IS200VGENH1B?+

IS200VGENH1B Het systeem verwerkt vier analoge ingangen die via jumpers op de TGEN worden geselecteerd voor signalen van 4–20 mA of ±5/±10 Vdc. Elk circuit moet worden geconfigureerd voor het daadwerkelijke zendersignaal en de bijbehorende jumperpositie op het klemmenbord.

Hoe werkt dat? IS200VGENH1B Biedt u PLU- en EVA-functies aan?+

IS200VGENH1B Biedt functies voor het compenseren van vermogensonbalans en het vroegtijdig aansturen van kleppen voor grote stoomturbines met behulp van snelwerkende magneetventielen op een optioneel TRLY-aansluitbord. TGEN wordt aangesloten via rack J3 en het TRLY-pad gebruikt rack J4.

Kunnen de generator/bus PT-signalen op IS200VGENH1B Biedt u automatische synchronisatie aan?+

IS200VGENH1B Het systeem maakt gebruik van driedraads open-delta PT-metingen voor generatorbewaking en -berekeningen. GE stelt dat deze PT-ingangen niet worden gebruikt voor automatische synchronisatie, waarvoor twee aparte eenfasige PT-ingangen nodig zijn.

Andere beschikbare revisies voor de IS200VGENH1B+

IS200VGENH1B Dit is de hardware-referentie voor de VGEN H1B. De conventies voor onderdeelnummers van GE maken onderscheid tussen functionele, PWA- en PWB-versies; vergelijk de volledige vervangingsreferentie, de geïnstalleerde TGEN/TRLY-configuratie en de geconfigureerde simplex- of TMR-toepassing vóór vervanging.

NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Controleer je configuratie met Frida.

Deel het volledige ordernummer en de details van de aanvraag, zodat we de compatibiliteit, beschikbaarheid en levertijd kunnen controleren.

KIES EEN METHODE VOOR DIRECT CONTACT
GEGEVENSBLAD

Productinformatie voor
IS200VGENH1B

Officiële PDF-versie van de handleiding van de fabrikant voor de GE IS200VGENH1B.

Officiële handleiding PDF-status

Er is geen direct door GE aangeboden PDF-handleiding voor de IS200VGENH1B beschikbaar in de openbare bibliotheek van de fabrikant. Neem voor de betreffende handleiding en productdocumentatie contact op met productspecialist Frida.

NEEM CONTACT OP MET FRIDA

Neem contact op voor ondersteuning.

Stuur het complete model, de gewenste hoeveelheid en uw technische of aankoopvraag.

GEH-6421M Deel II, VGEN Generator Monitor en Uitschakeling, pagina's 175-179, documenteert PT/CT- en analoge ingangen, berekende waarden, TGEN/TRLY-aansluitingen en simplex/TMR-werking.

GE MARK VI SYSTEEMRELATIE

Hoe past IS200VGENH1B op de Mark VI?

GE is het merk van de fabrikant; GE Mark VI is de productfamilie; en IS200VGENH1B Dit is de generatormonitor en tripkaart voor het bewaken van Mark VI-generatoren en het uitschakelen van grote stoomturbines.

GE · MERK
GE Mark VIGeneratorbewaking en uitschakelpaneel
SYSTEEMROL

Generatorbewaking en uitschakelpaneel

Verwerkt TGEN-generatormetingen en ondersteunt PLU/EVA-uitgangen via het optionele TRLY-pad.

SIGNAALINTERFACES

Generator PT · CT · Analoge signalen

Twee driefasige PT-sets, drie eenfasige CT-ingangen en vier configureerbare analoge ingangen leveren meetgegevens voor de generator.

GENERATORBEWAKING / UITSCHAKELING

IS200VGENH1B · Generatorbewakings- en uitschakelkaart

Rack J3 verbindt TGEN-metingen; rack J4 verbindt optionele TRLY-uitgangen voor snelwerkende magneetventielen.

Systeemrelatie: VGEN koppelt de TGEN-generatormetingen en het optionele TRLY-uitschakelpad aan het Mark VI-rack.
TOEPASSINGSGEBIEDEN

Toepassingskaart voor IS200VGENH1B

Stroomvoorziening van de generator bewakenBereken het driefasige vermogen en de arbeidsfactor aan de hand van PT- en CT-metingen.
Bus- en generatormetingenVerwerk de gedocumenteerde ingangen van de generator en de bus-PT.
MARK VI GENERATORBEWAKER IS200VGENH1B IS200VGENH1B · Generatorbewakings- en uitschakelkaart
Onbalans in de stroombelastingOndersteuning van PLU-functies voor grote stoomturbine-toepassingen
Vroegtijdige klepbedieningStuur het geconfigureerde EVA-snelsolenoïdepad door TRLY.
