/GE IS200VTURH1B Mark VI Primaire turbinebeveiligingsprintplaat
GE IS200VTURH1B Mark VI Primaire turbinebeveiligingsprintplaat
GE IS200VTURH1B Mark VI Primaire turbinebeveiligingsprintplaat
GE IS200VTURH1B Mark VI Primaire turbinebeveiligingsprintplaat

GE IS200VTURH1B Mark VI Primaire turbinebeveiligingsprintplaat

GE MARK VI · VTUR H1 PRIMAIRE TURBINEBEVEILIGING

IS200VTURH1B

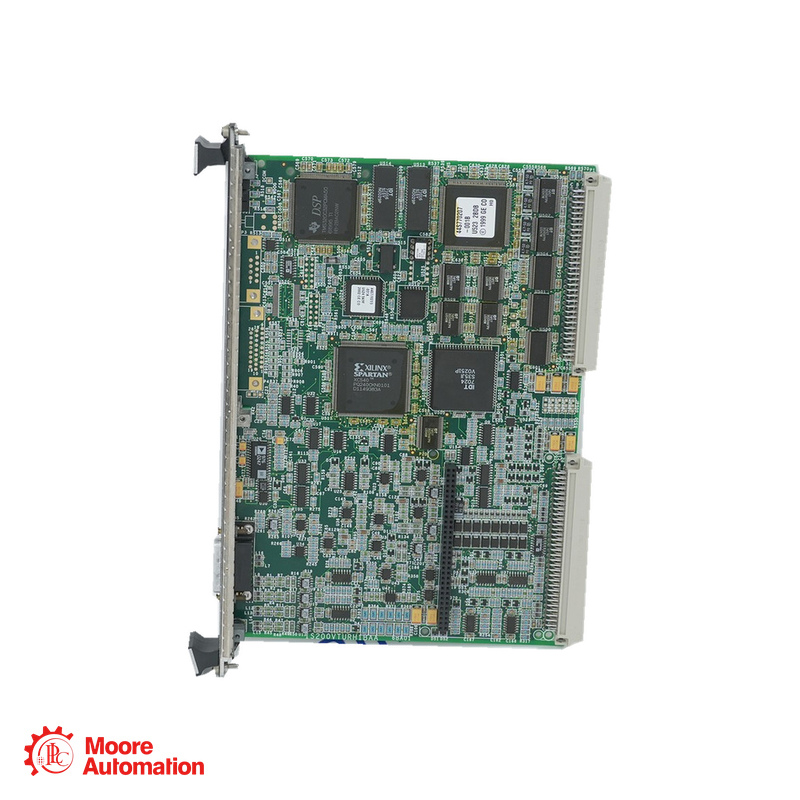

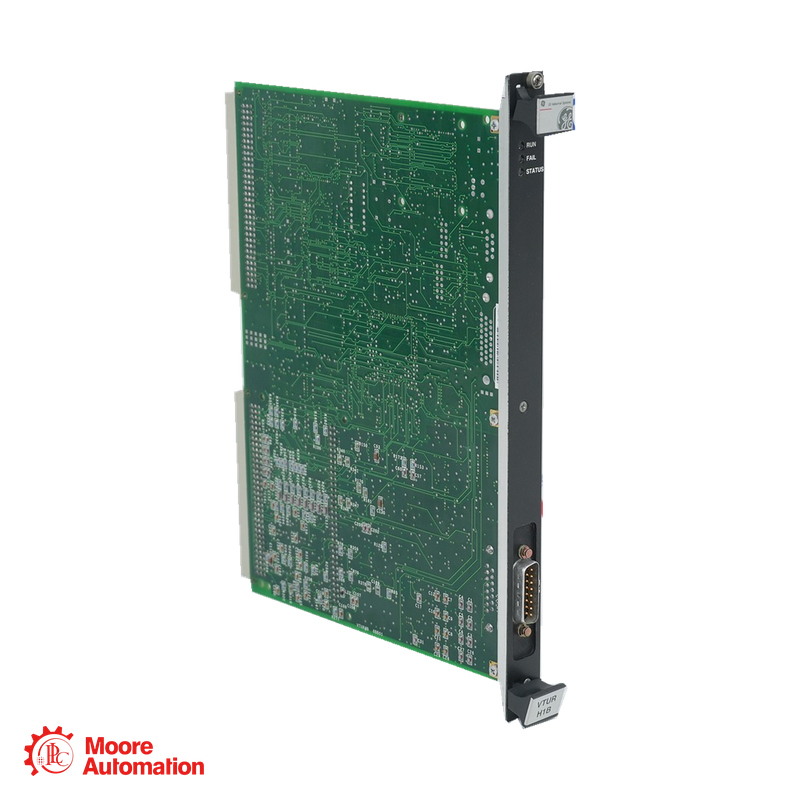

IS200VTURH1B Dit is een GE Mark VI VTUR primaire turbinebeveiligingsprocessorkaart. Deze verwerkt vier passieve snelheidssensoren, generator-/bussynchronisatiesignalen en acht vlamdetectoringangen, met 3 uitschakelsolenoïde-interfaces via de bijbehorende TRPx-aansluitplaat.

PRODUCTTYPEPRIMAIRE TURBINE BEVEILIGINGSPLAAT
PLATFORMMark VI
SNELHEID4 MPU
REIZEN3 ETD
FABRIKANTGE
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIE● Productfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
GE ● PRIMAIRE TURBINEBEVEILIGINGSPLAAT
MARK VI

IS200VTURH1B

PRIMAIRE TURBINE BEVEILIGINGSPLAAT

MARK VI · VTUR H1B · 3 TRIP-SOLENOÏDE INTERFACES

MODULEROPLOSSING
IS200VTURH1B De VTUR H1B is de primaire beveiligingsprocessor voor het Mark VI-rack. Deze processor stuurt turbinesnelheidsmetingen door naar de controller en draagt ​​de door de controller gegenereerde uitschakelcommando's over naar de uitschakelcircuits op het klemmenbord.
LANGE BESCHRIJVING
IS200VTURH1B Het systeem meet vier passieve pulsfrequentie-ingangen, ondersteunt automatische synchronisatie van de generator, bewaakt de asspanning en -stroom en verwerkt acht ingangen van vlamdetectoren. De H1-configuratie communiceert met drie uitschakelsolenoïden via één TRPx-aansluitbord. Generator- en bus-PT-metingen ondersteunen de automatische synchronisatiefunctie van VTUR; het aparte VPRO-pad biedt het noodbeveiligingsniveau.
👩‍💼
WIL JE DE BESTE PRIJS?
Frida
Verkoopmanager 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
UITLEG VAN HET BESTELNUMMER

Hoe de IS200VTURH1B-referentie is gestructureerd

IS
Uitgevende organisatieGE Power · Salem, Virginia
2
MateriaalaanduidingNiet-RoHS-onderdeelnummeraanduiding
00
MontageniveauPrintplaatassemblage
VTUR
BestuursbenoemingPrimaire turbinebeveiligingsprocessor
H
TechnologiecodeBevat oppervlaktemontagecomponenten
1
MontagevariantMontagevariant 1
B
Functionele versieAchterwaarts compatibele versie B
FABRIKANTREFERENTIEKENMERKEN

Technische specificaties

GE Mark VI ↗
IS200VTURH1B PRIMAIRE TURBINEBEVEILIGINGSPLAAT

Technische gegevens in één oogopslag

Klik op "+" om meer specificaties te bekijken.

SNELHEID4 MPU
REIZEN3 ETD
VLAM8
PT2
VTUR H1B-kanaalconfiguratie uit GEH-6421M Volume II I/O-overzicht en VTUR-primaire turbinebeveiliging.
Configuratie-opmerking IS200VTURH1B Er wordt één TRPX-aansluitbord gebruikt voor drie trip-solenoïde-interfaces. De TTUR-meetbekabeling loopt via rack J3 en frontpaneel J5, terwijl de TRPG-trip-/vlamdetectie-interface is aangesloten op J4.
ALGEMENE INFORMATIE −
MerkGE
OnderdeelnummerIS200VTURH1B
ProducttypePrimaire turbinebeveiligingsprintplaat
Passieve snelheidsopnemers4 ingangen per processor
Trip-solenoïde interfaces3; één TRPX-aansluitbord
Ingangen van de vlamdetector8; via de eerste TRPG
SNELHEID EN GEGEVENSSYNCHRONISATIE +
MPU-hartslagbereik2 Hz tot 20 kHz
MPU-hartslagnauwkeurigheid0,05% van het lezen
Synchronisatie van fasemetingBeter dan 1 graad
METING EN TERMINALE INTERFACES +
Generator- en busspanningTwee enkelfasige PT-ingangen; nominaal 115 Vrms
Synchronisatiespanningsbereik75 tot 130 Vrms
PT-isolatie1500 Vrms magnetische barrière
SchachtbewakingMeting van asspanning en -stroom
ReisterminalindelingEén TRPix-kaart via rack J4
BEVEILIGINGSSIGNAALPAD +
Primaire reisopdracht: Controller → VTUR → TRPx-uitschakelcircuits; noodbeveiliging wordt verzorgd door het aparte VPRO-pad.
Bron: GEH-6421M Volume II, I/O-overzicht pagina 5 en VTUR Primaire Turbinebeveiliging pagina's 403-414, onderscheidt VTURH1B en VTURH2B en beschrijft de snelheids-, synchronisatie- en uitschakelinterfaces.
Veelgestelde vragen

De meest gestelde vragen door kopers

Welke functies heeft IS200VTURH1B presteren?+

IS200VTURH1B Het meet de turbinesnelheid met vier passieve sensoren, ondersteunt automatische synchronisatie van de generator, bewaakt de asspanning en -stroom en verwerkt vlamsignalen. Het stuurt ook door de controller gegenereerde primaire uitschakelcommando's door naar de corresponderende uitschakelcircuits op het klemmenbord.

Hoeveel trip-solenoïde-interfaces heeft IS200VTURH1B steun?+

IS200VTURH1B De H1-configuratie heeft 3 trip-solenoïde-interfaces via één TRPix-aansluitbord. De H2-configuratie biedt er zes via twee aansluitborden, dus de twee configuraties moeten niet als identieke trip-uitgangsconfiguraties worden beschouwd.

Welk snelheidsbereik is gedocumenteerd voor IS200VTURH1B?+

IS200VTURH1B Het systeem verwerkt vier passieve pulssnelheidsingangen. GE specificeert een MPU-pulsfrequentiebereik van 2 Hz tot 20 kHz en een nauwkeurigheid van 0,05% van de meetwaarde voor het VTUR-meetpad.

Hoe werkt dat? IS200VTURH1B Gebruik je de PT-signalen van de generator en de bus?+

IS200VTURH1B Het apparaat bewaakt twee enkelfasige PT-ingangen voor automatische synchronisatie. GE specificeert nominale PT-signalen van 115 Vrms, een synchronisatiebereik van 75 tot 130 Vrms en een faseverschilmeting van beter dan één graad.

Doet IS200VTURH1B Vervangt u het onafhankelijke noodbeveiligingspad?+

IS200VTURH1B vormt de primaire beveiligingsinterface van VTUR. De controller genereert een primair uitschakelcommando dat via VTUR naar TRPx wordt doorgegeven, terwijl VPRO het afzonderlijke noodbeveiligingsniveau biedt in de gedocumenteerde Mark VI-architectuur.

Andere beschikbare revisies voor de IS200VTURH1B+

IS200VTURH1B Dit is de H1B-hardwarevormreferentie. GE beschrijft de H2B als een configuratie met twee sleuven voor zes trip-solenoïde-interfaces via twee TRPix-kaarten, terwijl de vlaminvoercapaciteit acht blijft. Zorg ervoor dat de geïnstalleerde beveiligingsarchitectuur overeenkomt voordat u de H2B vervangt.

NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Controleer je configuratie met Frida.

Deel het volledige ordernummer en de details van de aanvraag, zodat we de compatibiliteit, beschikbaarheid en levertijd kunnen controleren.

KIES EEN METHODE VOOR DIRECT CONTACT
GEGEVENSBLAD

Productinformatie voor
IS200VTURH1B

Officiële PDF-versie van de handleiding van de fabrikant voor de GE IS200VTURH1B.

Officiële handleiding PDF-status

Er is geen direct door GE aangeboden PDF-handleiding voor de IS200VTURH1B beschikbaar in de openbare bibliotheek van de fabrikant. Neem voor de betreffende handleiding en productdocumentatie contact op met productspecialist Frida.

NEEM CONTACT OP MET FRIDA

Neem contact op voor ondersteuning.

Stuur het complete model, de gewenste hoeveelheid en uw technische of aankoopvraag.

GEH-6421M Volume II, I/O-overzicht pagina 5 en VTUR Primaire Turbinebeveiliging pagina's 403-414, onderscheidt VTURH1B en VTURH2B en beschrijft de snelheids-, synchronisatie- en uitschakelinterfaces.

GE MARK VI SYSTEEMRELATIE

Hoe past IS200VTURH1B op de Mark VI?

GE is het merk van de fabrikant; GE Mark VI is de productfamilie; en IS200VTURH1B Dit is de primaire turbinebeveiligingsprintplaat voor de Mark VI primaire turbinebeveiliging en generatorsynchronisatie.

GE · MERK
GE Mark VIPrimaire turbinebeveiligingsprintplaat
SYSTEEMROL

Primaire turbinebeveiligingsprintplaat

Verzendt snelheidsmetingen en primaire uitschakelcommando's tussen de controller en de aansluitklemmen van de turbine.

SIGNAALINTERFACES

Snelheid · PT · As · Vlamsignalen

Vier passieve snelheidssensoren, generator-/bus-PT-metingen, asmetingen en acht vlamingangen ondersteunen de geconfigureerde VTUR-beveiligingsfuncties.

PRIMAIRE TURBINEBEVEILIGING

IS200VTURH1B · Primaire turbinebeveiligingsprintplaat

VTUR werkt met TTUR-metingen en de bijbehorende TRPx-trip-configuratie op één printplaat voor 3 trip-solenoïde-interfaces.

Systeemrelatie: VTUR koppelt de primaire beveiligingscommando's van de Mark VI-controller aan de geïnstalleerde turbine-uitschakel- en synchronisatiecircuits.
TOEPASSINGSGEBIEDEN

Toepassingskaart voor IS200VTURH1B

TurbinesnelheidsmetingMeet de pulsfrequentiesignalen die door de primaire beveiligingscontroller worden gebruikt.
Primaire reisinterfaceGeef de uitschakelcommando's van de controller door aan de geconfigureerde TRPx-uitschakelcircuits.
MARK VI PRIMAIRE BESCHERMING IS200VTURH1B IS200VTURH1B · Primaire turbinebeveiligingsprintplaat
GeneratorsynchronisatieMeet de PT-signalen van de generator en de bus voor automatische synchronisatie.
Schacht- en vlambewakingBewaak de asspanning/stroom en de geconfigureerde ingangen van de vlamdetector.
