 /GE IS200WROGH1A Gezekerde relaisuitgang optiekaart

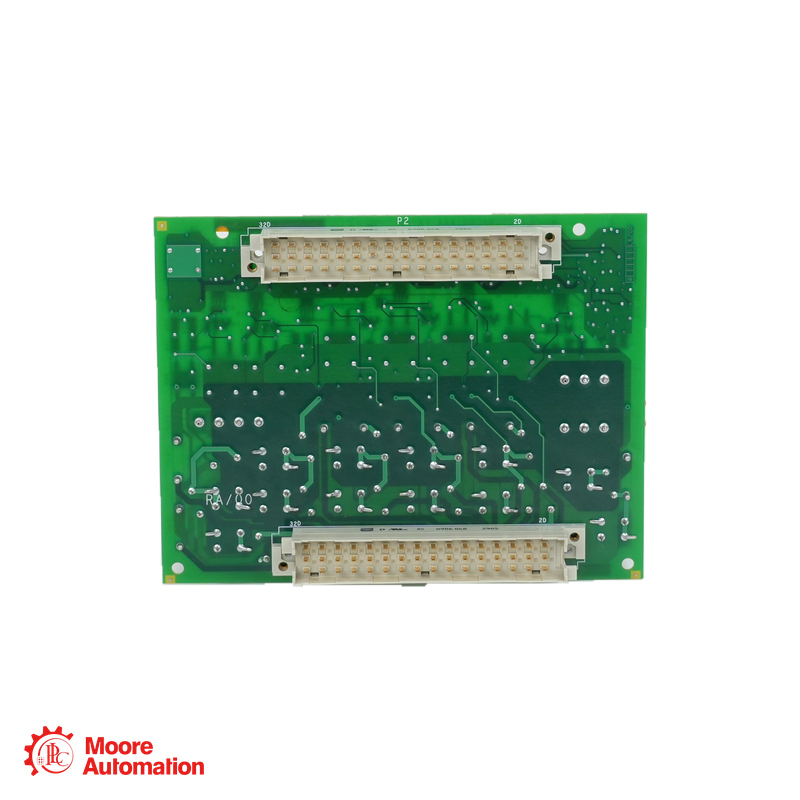

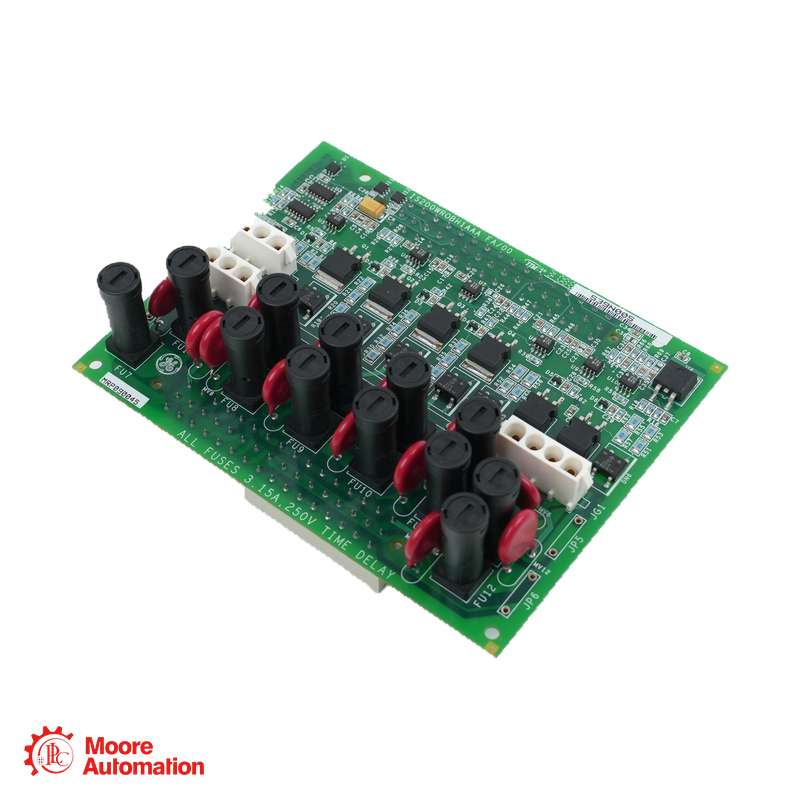

GE IS200WROGH1A Gezekerde relaisuitgang optiekaart
GE IS200WROGH1A Gezekerde relaisuitgang optiekaart
GE IS200WROGH1A Gezekerde relaisuitgang optiekaart

GE IS200WROGH1A Gezekerde relaisuitgang optiekaart

GE MARK VIe / VIeS · OPTIE MET GEFUSEERD RELAIS

IS200WROGH1A

IS200WROGH1A Dit is een GE WROG-relaisuitgangsoptiekaart voor compatibele TDBS-aansluitborden in Mark VIe- en Mark VIeS-besturingssystemen. GEH-6721 beschrijft de gezekerde stroomverdeling naar alle twaalf relaisuitgangen, met geïsoleerde, polariteitsongevoelige spanningsmeting bij elke zekering.

PRODUCTTYPEOPTIEPRINTPLAAT MET GEZEKERDE RELAIS
PLATFORMMark VIe / VIeS
UITGANGEN12 gezekerde relaiscircuits
FUNCTIEStroomdistributie met zekeringen
FABRIKANTGE
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIE● Productfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
Informeer nu
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
GE ● OPTIEPRINTPLAAT MET GEFUSEERDE RELAISUITGANG
MARK VIe / VIeS

IS200WROGH1A

OPTIEPRINTPLAAT MET GEKEURDE RELAISUITGANG

TDBS · 12 gezekerde relaiscircuits

MODULEROPLOSSING
IS200WROGH1A Dit is een GE WROG optiekaart die gebruikt wordt met compatibele TDBSH2A-, TDBSH4A- of TDBSH6A-aansluitkaarten. De kaart verdeelt de ingangsspanning over twaalf relaisuitgangen via afzonderlijke zekeringen.
LANGE BESCHRIJVING
IS200WROGH1A Biedt gezekerde stroomverdeling voor alle twaalf TDBS-relaisuitgangen. Elke zekering heeft een geïsoleerde, polariteitsongevoelige spanningsdetectie. GEH-6721 vermeldt een standaard zekeringwaarde van 3,15 A en beschrijft deze optie voor relaisfeedbacktoepassingen van 9–240 V AC of 12–125 V DC.
👩‍💼
WIL JE DE BESTE PRIJS?
Frida
Verkoopmanager 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
UITLEG VAN HET BESTELNUMMER

Modelcode IS200WROGH1A in één oogopslag

IS200
Gedrukt voorvoegselGE-printplaatidentificatievoorvoegsel; er wordt geen aparte elektrische specificatie geïmpliceerd.
WROG
Option-board familieBeveiligde stroomverdeling voor twaalf TDBS-relaisuitgangen
H1A
Gedocumenteerde variantHet exacte achtervoegsel wordt geciteerd door GEH-6721; er wordt geen uitwisselbaarheid verondersteld.
FABRIKANTREFERENTIEKENMERKEN

Technische specificaties

GE Mark VIe ↗
IS200WROGH1A OPTIEPRINTPLAAT MET GEKONTROLEERDE RELAISUITGANG

Technische gegevens in één oogopslag

Klik op "+" om meer specificaties te bekijken.

RELAISSCHAKELINGEN12 samengevoegd
STANDAARDZEKERING3.15 A
NEMENGeïsoleerd
POLARITEITOngevoelig
GEH-6721 Volume II, sectie 8.3.3.6, documenteert het WROGH1A-optiebord.
Ondersteunde TDBS-contextGE vermeldt IS200WROGH1A met TDBSH2A, TDBSH4A en TDBSH6A. Het verdeelt de stroom van JF1 naar elk van de twaalf relaiscircuits via een aparte zekering.
ALGEMENE INFORMATIE −
MerkGE
OnderdeelnummerIS200WROGH1A
ProducttypeOptieprintplaat voor relaisuitgang met zekering
BesturingssysteemfamilieMark VIe / Mark VIeS
Geïnstalleerde bordcontextTDBSH2A, TDBSH4A of TDBSH6A
FunctieStroomverdeling met zekering via relaisuitgang
RELAISUITGANGSPAD ＋
Beveiligde uitgangscircuits12
ZekeringassociatieFU1–FU12 corresponderen met relaiscircuits 1–12
Ingang van de stroomvoorzieningEén JF1-ingangsconnector
StroomdistributieIndividuele zekering in elke relaisuitgang.
ZEKERING & TERUGKOPPELING ＋
Standaard zekeringwaarde3.15 A
ZekeringdetectieGeïsoleerde spanningsmeting voor elke zekering
PolariteitsgevoeligheidDe spanningsdetectie van de zekering is niet polariteitsgevoelig.
Feedbackapplicatie9–240 V wisselstroom of 12–125 V gelijkstroom
BESTUURIDENTIFICATIE ＋
GE-gedocumenteerde optieIS200WROGH1A
Host-terminalboardsTDBSH2A / TDBSH4A / TDBSH6A
Circuit aantal12 gezekerde relaisuitgangscircuits
Bron: GEH-6721, Mark VIe en Mark VIeS besturingssystemen, deel II, sectie 8.3.3.6 (WROGH1A); het toepassingsbereik voor feedback staat vermeld in de sectie over TDBS-compatibiliteit. Er worden geen TDBS-dragerafmetingen of afzonderlijke relaiscontactwaarden voor deze optiekaart opgegeven.
Veelgestelde vragen

De meest gestelde vragen door kopers

Wat betekent dat? IS200WROGH1A Wat moet je doen tijdens een TDBS-vergadering?＋

IS200WROGH1A verdeelt de ingangsspanning via aparte zekeringen naar alle twaalf TDBS-relaisuitgangscircuits.

Welke aansluitklemmen worden vermeld met IS200WROGH1A?＋

GEH-6721 lijsten IS200WROGH1A met TDBSH2A-, TDBSH4A- en TDBSH6A-aansluitborden.

Hoeveel relaiscircuits zijn er? IS200WROGH1A samensmelten?＋

IS200WROGH1A Het apparaat biedt twaalf gezekerde circuits; GE identificeert de zekeringen FU1 tot en met FU12 met de relaiscircuits 1 tot en met 12.

Hoe werkt dat? IS200WROGH1A Controleer elke zekering?＋

IS200WROGH1A Het systeem biedt geïsoleerde spanningsdetectie voor elke zekering, en de detectie is niet polariteitsgevoelig.

Welke toepassingen van feedbackspanning zijn gedocumenteerd? IS200WROGH1A?＋

GE-lijsten IS200WROGH1A Voor feedbacktoepassingen van 9 tot 240 V wisselstroom of van 12 tot 125 V gelijkstroom. Dit zijn bereiken voor feedbacktoepassingen, niet de nominale waarden van een aparte printplaatvoeding.

Welke exacte identificatiecode moet worden vermeld? IS200WROGH1A?＋

Gebruik de volledige IS200WROGH1A Identificatiecode. GEH-6721 is een specifieke naam voor deze H1A-optiekaart; deze code garandeert geen uitwisselbaarheid met andere WROG-achtervoegsels.

NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Controleer je configuratie met Frida.

Deel het volledige ordernummer en de details van de aanvraag, zodat we de compatibiliteit, beschikbaarheid en levertijd kunnen controleren.

KIES EEN METHODE VOOR DIRECT CONTACT
GEGEVENSBLAD

Productinformatie voor
IS200WROGH1A

Status van de officiële fabrikantdocumentatie voor de GE IS200WROGH1A.

Officiële datasheetstatus

GEH-6721 (Mark VIe en Mark VIeS Control Systems, Volume II) beschrijft IS200WROGH1A specifiek als een optiekaart met twaalf zekeringen en relaisuitgangen. De door GE geschreven handleiding is geraadpleegd voor productinformatie, maar er is geen door de fabrikant beschikbaar datasheet van dit specifieke model. Neem voor documentatie over dit onderdeel contact op met productspecialist Frida.

NEEM CONTACT OP MET FRIDA

Neem contact op voor ondersteuning.

Stuur het complete model, de gewenste hoeveelheid en uw technische of aankoopvraag.

De functionele beschrijving van de IS200WROGH1A volgt GEH-6721 Volume II, sectie 8.3.3.6. Neem contact op met Frida voor modelspecifieke documentatie.

GE MARK VIe / VIeS RELAIS UITGANGSRELATIE

Hoe past IS200WROGH1A in TDBS-relaisuitgangscircuits?

GE is het merk van de fabrikant; GE Mark VIe / VIeS is de familie van besturingssystemen; en IS200WROGH1A Dit is de optieprintplaat met gezekerde relaisuitgang voor twaalf TDBS-relaiscircuits.

GE · MERK
GE Mark VIe / VIeSOptieprintplaat voor zekeringrelaisuitgang
SYSTEEMROL

Optieprintplaat voor zekeringrelaisuitgang

Verdeelt de ingangsspanning via afzonderlijke zekeringen naar alle twaalf TDBS-relaisuitgangen.

MODULE / CONFIGURATIE

TDBSH2A / H4A / H6A

GEH-6721 documenteert deze WROGH1A-optie met de TDBSH2A-, TDBSH4A- en TDBSH6A-aansluitborden.

BESTELGEGEVENS

IS200WROGH1A · Optiekaart voor relaisuitgang met zekering

Gebruik de exacte identificatiecode IS200WROGH1A; de handleiding geeft geen uitwisselbaarheid aan met andere WROG-achtervoegsels.

Systeemrelatie: De WROG-optie stuurt twaalf TDBS-relaiscircuits aan via FU1–FU12 vanuit één JF1-ingang.
TOEPASSINGSGEBIEDEN

Toepassingskaart voor IS200WROGH1A

TDBS-relaisuitgangenWerkt met twaalf TDBS-relaisuitgangscircuits.
Beveiligde stroomtoevoerVoedt elk relaiscircuit via een afzonderlijke zekering.
TDBS-zekeringrelaisuitgangsoptie IS200WROGH1A IS200WROGH1A · Optiekaart voor relaisuitgang met zekering
Per-zekering detectieBiedt geïsoleerde, polariteitsongevoelige zekering-spanningsfeedback.
FeedbackapplicatiesGE documenteert feedbacktoepassingen van 9–240 V AC of 12–125 V DC.
