 /GE IS220PAICH2B Mark VIe Analoge I/O-module

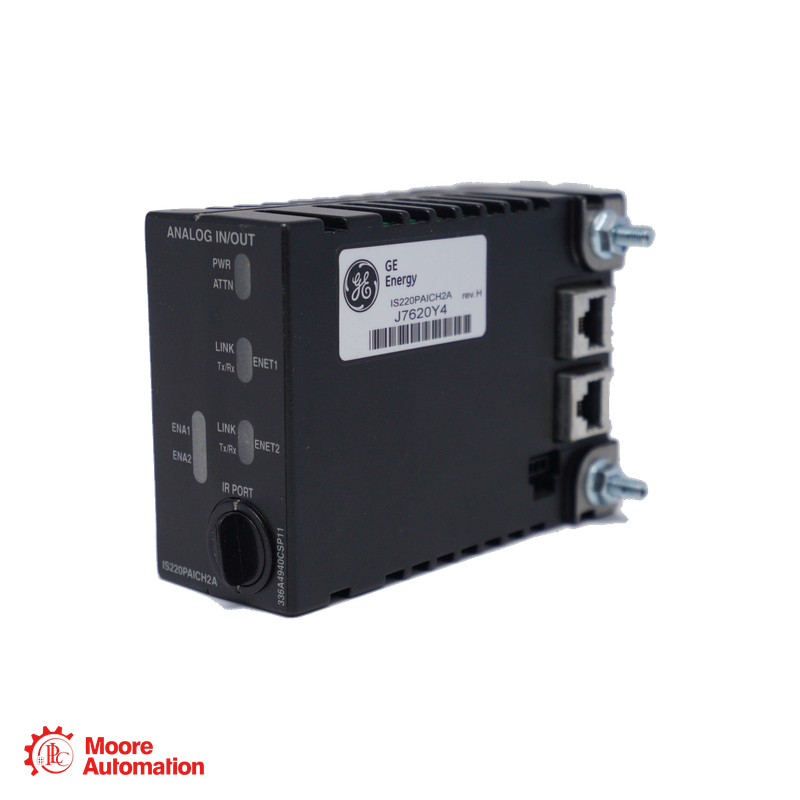

GE IS220PAICH2B Mark VIe Analoge I/O-module
GE IS220PAICH2B Mark VIe Analoge I/O-module
GE IS220PAICH2B Mark VIe Analoge I/O-module

GE IS220PAICH2B Mark VIe Analoge I/O-module

GE MARK VIE · ANALOGE I/O MET 200 MA UITGANG

IS220PAICH2B

IS220PAICH2B Het betreft een op BPPC gebaseerde Mark VIe analoge I/O-module met tien analoge ingangen en twee stroomuitgangen. De H2-hardware voegt een bereik van 0–200 mA toe aan uitgang 1.

PRODUCTTYPEANALOGE I/O
PLATFORMMark VI
INVOER10 kanalen
UITGANGEN2 kanalen
FABRIKANTGE
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIE● Productfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
Informeer nu
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
GE ● ANALOGE I/O MET 200 MA UITGANG
MARK VIE

IS220PAICH2B

ANALOGE I/O

MARK VIE · PAIC H2B · ANALOGE INGANG/UITGANG

MODULEROPLOSSING
IS220PAICH2B verbindt analoge veldsignalen en stroomlusuitgangen met het Mark VIe I/O Ethernet-netwerk.
LANGE BESCHRIJVING

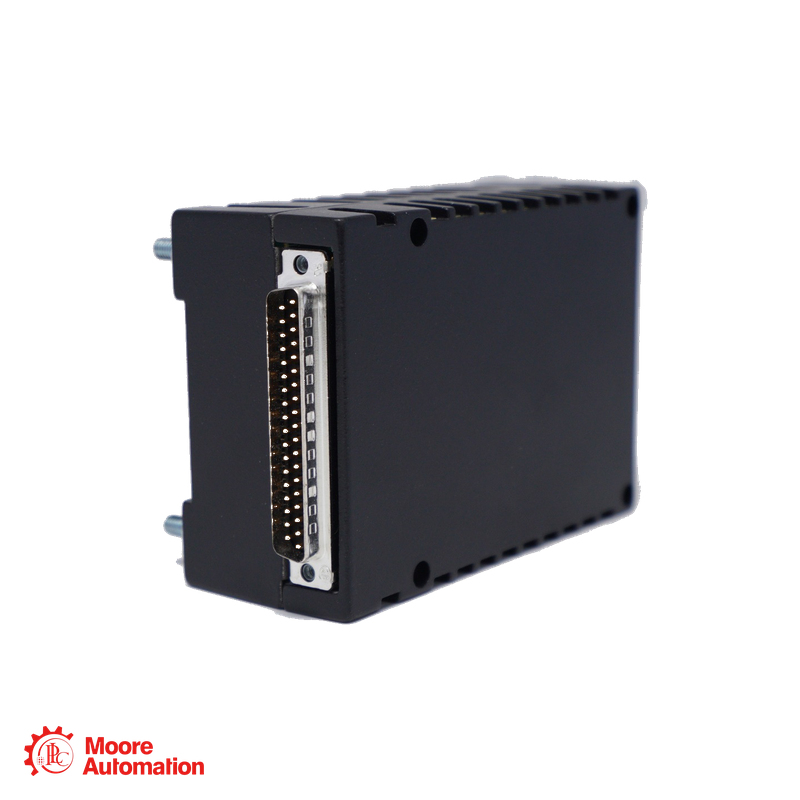

IS220PAICH2B Het apparaat accepteert configureerbare spannings- of stroomingangen op kanalen 1-8 en stroomingangen op kanalen 9-10. Beide uitgangen ondersteunen 0-20 mA; de H2-versie ondersteunt ook 0-200 mA op de eerste uitgang. Een DC-37-connector verbindt het apparaat met de aansluitkast, terwijl twee RJ-45-poorten I/O-netwerkmogelijkheden bieden.
👩‍💼
WIL JE DE BESTE PRIJS?
Frida
Verkoopmanager 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
UITLEG VAN HET BESTELNUMMER

Hoe de IS220PAICH2B-referentie is gestructureerd

IS
Uitgevende organisatieGE Power, Salem, Virginia
2
stofaanduidingLegacy non-RoHS-aanduiding
20
MontageniveauEen of meer printplaten in een behuizing
PAIC
Functioneel geheugensteuntjeAnaloge in-/uitgang
H
TechnologiecodeInclusief oppervlaktemontagecomponenten
2
MontagevariantPAIC H2 hardwarevariant
B
CompatibiliteitsversieAchterwaarts compatibele versie B
FABRIKANTREFERENTIEKENMERKEN

Technische specificaties

GE Mark VIe ↗
IS220PAICH2B ANALOGE I/O

Technische gegevens in één oogopslag

Klik op "+" om meer specificaties te bekijken.

ANALOOG IN10
ANALOGE UITGANG2
H2 UITGANG 10–200 mA
INGANG ADC16-bit
De PAICH2B biedt tien analoge ingangen en twee uitgangen; de eerste uitgang omvat het H2-specifieke bereik van 200 mA.
Moduleconfiguratie De volledige referentie IS220PAICH2B Identificeert de PAIC H2 analoge I/O-hardware met de BPPC-processorgeneratie. Alleen uitgang 1 heeft de extra 0–200 mA-functionaliteit.
ALGEMENE INFORMATIE −
MerkGE
OnderdeelnummerIS220PAICH2B
ProducttypeAnaloge I/O-module
Analoge ingangen10 kanalen
Analoge uitgangenTwee 0–20 mA kanalen
H2 extra uitgangsbereikUitgang 1: 0–200 mA
INVOER- EN UITVOERSIGNALEN ＋
Invoer 1–8±5 V, ±10 V of 4–20 mA
Invoer 9–10±1 mA of 4–20 mA
Maximale uitgangsbelasting800 Ω bij 0–20 mA; 50 Ω bij 0–200 mA
CONVERSIE & NETWERK ＋
Ingangsomzetter16-bits A/D-converter
Uitgangsomvormer14-bits D/A-omzetter
I/O-netwerkenDubbele RJ-45 Ethernet-aansluitingen
TerminalinterfaceDC-37-pins connector
ProcessorgeneratieBPPC
CONFIGURATIE ＋
Hardwarewerking: Voor simplex- of TMR-werking wordt de bijbehorende compatibele aansluitkaart gebruikt. Configureer bereiken en de H2-uitgangsmodus in ToolboxST met de bijbehorende PAIC-firmware.
Bron: GEH-6721_Vol_II_BP, sectie 3.1, Mark VIe PAIC Analog I/O Pack, pagina's 193–201.
Veelgestelde vragen

De meest gestelde vragen door kopers

Wat onderscheidt IS220PAICH2B van PAICH1B?＋

IS220PAICH2B Voegt hardware toe voor 0–200 mA-werking op uitgang 1. Beide PAIC-hardwarevarianten bieden tien ingangen en twee stroomuitgangen.

Welke signalen kunnen IS220PAICH2B meeteenheid?＋

IS220PAICH2B Accepteert ±5 V, ±10 V of 4–20 mA op ingangen 1–8. Ingangen 9–10 accepteren ±1 mA of 4–20 mA.

Kunnen beide uitgangen op IS220PAICH2B 200 mA leveren?＋

IS220PAICH2B Ondersteunt alleen het bereik van 0–200 mA op uitgang 1. Het normale bereik met twee uitgangen is 0–20 mA.

Welke maximale belasting geldt voor IS220PAICH2B?＋

IS220PAICH2B is gespecificeerd voor een maximale belasting van 800 Ω in het bereik van 0–20 mA en 50 Ω in het bereik van 0–200 mA.

Welke processorgeneratie IS220PAICH2B gebruik?＋

IS220PAICH2B Dit is het op BPPC gebaseerde H2B-pakket. Selecteer de firmware en ControlST-configuratie die van toepassing zijn op die hardwarevorm.

Andere beschikbare revisies voor de IS220PAICH2B＋

Er is geen andere volledige herziening bevestigd als een uitwisselbare vervanging voor IS220PAICH2BVraag Frida om de geïnstalleerde hardware en applicatie te controleren voordat u een andere versie selecteert.

NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Controleer je configuratie met Frida.

Deel het volledige ordernummer en de details van de aanvraag, zodat we de compatibiliteit, beschikbaarheid en levertijd kunnen controleren.

KIES EEN METHODE VOOR DIRECT CONTACT
GEGEVENSBLAD

Productinformatie voor
IS220PAICH2B

Officiële PDF-status van de handleiding van de fabrikant voor de GE IS220PAICH2B.

Officiële datasheetstatus

Er is geen direct door GE aangeboden PDF-handleiding voor de IS220PAICH2B beschikbaar in de openbare bibliotheek van de fabrikant. Neem voor de betreffende handleiding en productdocumentatie contact op met productspecialist Frida.

NEEM CONTACT OP MET FRIDA

Neem contact op voor ondersteuning.

Stuur het complete model, de gewenste hoeveelheid en uw technische of aankoopvraag.

GEH-6721_Vol_II_BP, sectie 3.1, Mark VIe PAIC Analog I/O Pack, pagina's 193–201.

GE MARK VIE SYSTEEMRELATIE

Hoe past IS220PAICH2B in de Mark VIe-besturing?

GE is het merk van de fabrikant; GE Mark VIe is de productfamilie; en IS220PAICH2B Dit is het analoge I/O-pakket dat wordt gebruikt voor analoge ingangs- en stroomuitgangsregeling.

GE · MERK
GE Mark VIeAnaloge I/O-module
SYSTEEMROL

Analoge I/O-module

Ontvangt analoge veldsignalen en genereert stroomuitgangen.

MODULE / CONFIGURATIE

10 AI · 2 AO · H2-bereik

De H2-acquisitiehardware voegt 0–200 mA toe aan uitgang 1.

I/O-ROL

IS220PAICH2B · Analoge I/O-module

De twee Ethernet I/O-poorten wisselen procesgegevens uit met de Mark VIe-controller.

Systeemrelatie: De PAIC-acquisitiehardware werkt met de geselecteerde aansluitkaart, die veldterminatie en stroomingangsbelastingsweerstanden biedt.
TOEPASSINGSGEBIEDEN

Toepassingskaart voor IS220PAICH2B

Analoge metingVerkrijg geconfigureerde spannings- en stroomprocessignalen.
Huidige uitgangenGenereer twee stroomlusregelingsuitgangen.
MARK VIE ANALOGE I/O IS220PAICH2B IS220PAICH2B · Analoge I/O-module
200 mA-regelingGebruik het H2-specifieke uitvoerbereik 1 voor een toepasselijke geconfigureerde belasting.
Redundante I/OGebruik een compatibel TMR-aansluitbord wanneer de toepassing drie aansluitingen vereist.
