GE IS400JPDHG1ABB Mark VIe Hoogvermogen stroomverdeelbord
GE IS400JPDHG1ABB Mark VIe Hoogvermogen stroomverdeelbord
GE IS400JPDHG1ABB Mark VIe Hoogvermogen stroomverdeelbord

GE IS400JPDHG1ABB Mark VIe Hoogvermogen stroomverdeelbord

GE MARK VIE · 28 V DC STROOMVERDELING

IS400JPDHG1ABB

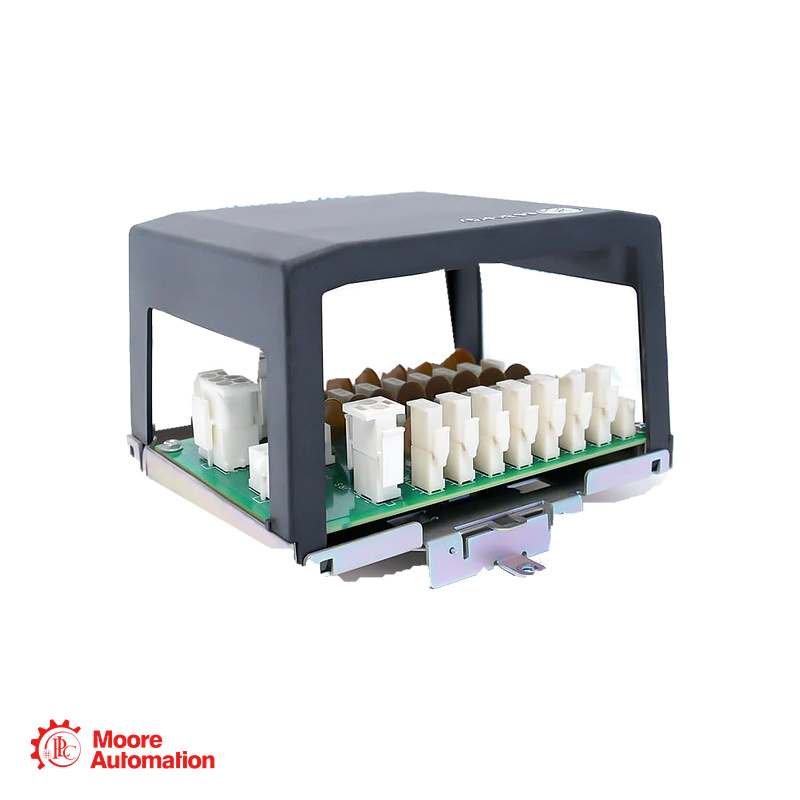

IS400JPDHG1ABB Dit is een GE Mark VIe JPDH high-density stroomverdeelbord. Het verdeelt drie 28 V DC-voedingen naar 24 I/O-pack-connectoren en drie Ethernet-switch-connectoren, met individuele PTC-beveiliging op de I/O-pack-takken.

PRODUCTTYPEHOOGDICHT STROOMVERDEELKAST
PLATFORMMark VI
I/O-PAKKETVOEDING24 uitgangen
CONTROLE VAN HET VERMOGEN28 V gelijkstroom
FABRIKANTGE
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIE● Productfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
GE ● VERDEELPLAAT MET HOGE STROOMDICHTHEID
MARK VIE

IS400JPDHG1ABB

HOOGDICHT STROOMVERDEELKAST

MARK VIE · JPDH · DRIEVOUDIGE 28 V DC-VERDELING

MODULEROPLOSSING
IS400JPDHG1ABB Dit is een compacte 28 V DC-verdeelplaat met R-, S- en T-voedingen.
LANGE BESCHRIJVING
IS400JPDHG1ABB Biedt 24 beveiligde I/O-pack-uitgangen, gerangschikt als acht circuits per feed, plus drie niet-gezekerde Ethernet-switch-uitgangen. De J1X-aansluiting ondersteunt extra in serie geschakelde verdeelborden.
👩‍💼
WIL JE DE BESTE PRIJS?
Frida
Verkoopmanager 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
UITLEG VAN HET BESTELNUMMER

Hoe de IS400JPDHG1ABB-referentie is gestructureerd

IS
Uitgevende organisatieGE, Salem, Virginia
4
StoffencodeRoHS-aanduiding
00
MontageniveauPrintplaatbedrading
JPDH
BestuursfunctieHoogwaardige stroomdistributie
G
TechnologiecodeAlleen componenten met doorvoergaten
1
BestuursgroepJPDH groep 1
A
CompatibiliteitsversieAchterwaarts compatibele versie A
B
PWA-versiePrintplaatbedradingsassemblage revisie B
B
PWB-versiePrintplaat revisie B
FABRIKANTREFERENTIEKENMERKEN

Technische specificaties

GE Mark VIe ↗
IS400JPDHG1ABB HOOGDICHTHEID STROOMVERDEELKAST

Technische gegevens in één oogopslag

Klik op "+" om meer specificaties te bekijken.

CONTROLE VAN HET VERMOGEN28 V gelijkstroom
I/O-PAKKETUITGANGEN24 connectoren
SCHAKELUITGANGEN3 connectoren
STROOMVOEDINGR / S / T
28 V DC-voedingsfanout: 24 beveiligde I/O-pack-takken, drie Ethernet-switch-uitgangen en R/S/T-feeds.
Stroomverdeelinrichting Bord IS400JPDHG1ABB verdeelt de externe gelijkstroomstuurspanning. De I/O-pack-takken zijn voorzien van PTC-beveiliging, terwijl de Ethernet-switch en de J1X-daisy-chain-circuits niet gezekerd zijn.
ALGEMENE INFORMATIE −
MerkGE
OnderdeelnummerIS400JPDHG1ABB
ProducttypeStroomverdeelbord met hoge dichtheid
Regelvermogen28 V gelijkstroom
I/O-pack uitgangen24 connectoren
Ethernet-switch-uitgangenDrie connectoren
INVOER- EN STROOMTAKKEN +
J1-ingangZespolige aansluiting voor drie 28 V DC-voedingen.
VoedingsopstellingR, S en T; acht I/O-pack-uitgangen per invoer
UitgangsbeveiligingPTC-apparaat op elke I/O-pack-tak
VERMOGENSSPECIFICATIES & INSTALLATIE +
I/O-pack vertakkingslimiet0,8 A bij 70 °C
Ethernet-switch-takkenDrie niet-gezekerde uitgangen
SerieverbindingJ1X, niet gefuseerd
Omgevingsbereik-40 tot +70 °C
Afmetingen van het bord15,875 cm hoog × 10,795 cm breed
VENTILATOR MET HOGE DICHTHEID +
Distributiepad: J1 levert afzonderlijke R-, S- en T-28V DC-voedingen aan de printplaat. Elke voeding levert stroom aan acht beveiligde I/O-pack-uitgangen; drie extra takken voeden de Ethernet-switches. J1X ondersteunt daisy-chain-uitbreiding.
Bron: GEH-6721 Deel II, JPDH Hoogwaardige stroomdistributie; DEMKO 11 ATEX 0913172 schema, IS400JPDHG1ABB stuklijst; GEH-6721 Deel I, Conventie voor onderdeelnummering.
Veelgestelde vragen

De meest gestelde vragen door kopers

Wat betekent dat? IS400JPDHG1ABB Verdelen?+

IS400JPDHG1ABB Verdeelt 28 V DC stuurspanning naar Mark VIe I/O-packs en Ethernet-switches.

Hoeveel I/O-packs kunnen worden aangesloten op IS400JPDHG1ABB?+

IS400JPDHG1ABB Biedt 24 I/O-pack-voedingsconnectoren, waarvan er acht worden gevoed door elk van de R-, S- en T-voedingen.

Hoe zijn de I/O-pack-takken op IS400JPDHG1ABB beschermd?+

IS400JPDHG1ABB heeft een zekering met een positieve temperatuurcoëfficiënt in elk uitgangscircuit van het I/O-pakket.

Zijn de schakelaaruitgangen ingeschakeld? IS400JPDHG1ABB versmolten?+

IS400JPDHG1ABB Biedt drie niet-gezekerde Ethernet-switch-voedingsuitgangen; deze zijn gescheiden van de beveiligde I/O-pack-takken.

Meerdere IS400JPDHG1ABB Worden de printplaten met elkaar verbonden?+

IS400JPDHG1ABB Biedt de J1X-doorlusverbinding. De installatie moet voorzien zijn van adequate beveiliging van de stroomopwaartse aftakcircuits.

Doet IS400JPDHG1ABB Wisselstroom omzetten naar gelijkstroom?+

IS400JPDHG1ABB Het verdeelt een externe 28 V DC-bron; het is een stroomverdeelbord en geen AC-naar-DC-omvormer.

NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Controleer je configuratie met Frida.

Deel het volledige ordernummer en de details van de aanvraag, zodat we de compatibiliteit, beschikbaarheid en levertijd kunnen controleren.

KIES EEN METHODE VOOR DIRECT CONTACT
GEGEVENSBLAD

Productinformatie voor
IS400JPDHG1ABB

Officiële PDF-versie van de handleiding van de fabrikant voor de GE IS400JPDHG1ABB.

Officiële handleiding PDF-status

Er is geen rechtstreeks door de fabrikant aangeboden PDF-handleiding voor IS400JPDHG1ABB gevonden in de geraadpleegde openbare documentatie. Neem voor de betreffende handleiding en productdocumentatie contact op met productspecialist Frida.

NEEM CONTACT OP MET FRIDA

Neem contact op voor ondersteuning.

Stuur het complete model, de gewenste hoeveelheid en uw technische of aankoopvraag.

GEH-6721 Deel II, JPDH Hoogwaardige stroomdistributie; DEMKO 11 ATEX 0913172 schema, IS400JPDHG1ABB stuklijst; GEH-6721 Deel I, Conventie voor onderdeelnummering.

GE MARK VIE RELATIE TOT STROOMDISTRIBUTIE

Hoe IS400JPDHG1ABB de stuurstroom verdeelt

GE is het merk van de fabrikant; GE Mark VIe is de productfamilie; en IS400JPDHG1ABB Dit is een verdeelbord met hoge vermogensdichtheid voor de distributie van stuurvermogen met hoge dichtheid van R/S/T-signalen.

GE · MERK
GE Mark VIeStroomverdeelbord met hoge dichtheid
SYSTEEMROL

Stroomverdeelbord met hoge dichtheid

Verdeelt drie 28 V DC-voedingen naar I/O-modules en Ethernet-switches.

MODULE / CONFIGURATIE

24 I/O-pack-uitgangen · 3 schakeluitgangen

Elke R-, S- en T-voeding levert stroom aan acht afzonderlijk beveiligde I/O-packcircuits.

INVOER, UITVOER & DAISY-CHAIN ​​INTERFACE

IS400JPDHG1ABB · Stroomverdeelbord met hoge dichtheid

J1 ontvangt de drie DC-voedingen; J1X verbindt een stroomverdeelbord van het JPDH-type.

Systeemrelatie: De 28 V DC-stuurspanning wordt stroomopwaarts naar de JPDH geleid. De printplaat scheidt deze in beveiligde I/O-pack-takken en niet-gezekerde schakelvoedingstakken, met de mogelijkheid tot doorverbinding.
TOEPASSINGSGEBIEDEN

Toepassingskaart voor IS400JPDHG1ABB

I/O-pakket stroomventilatorLever 24 aftakconnectoren
TMR-voederscheidingVerdeel de R-, S- en T-regelkracht
28 V DC STUUR- EN STROOMVERDELING IS400JPDHG1ABB IS400JPDHG1ABB · Stroomverdeelbord met hoge dichtheid
Ethernet-switchvoedingVoorzie drie schakelvoedingsaansluitingen.
Daisy-Chain uitbreidingVergroot de distributie via J1X.
