GE MVTP31V1CB0751E Buswire-bewakingsrelais

Contactgegevens

MVTP31V1CB0751E Specificaties

MVTP31V1CB0751E Beschrijving

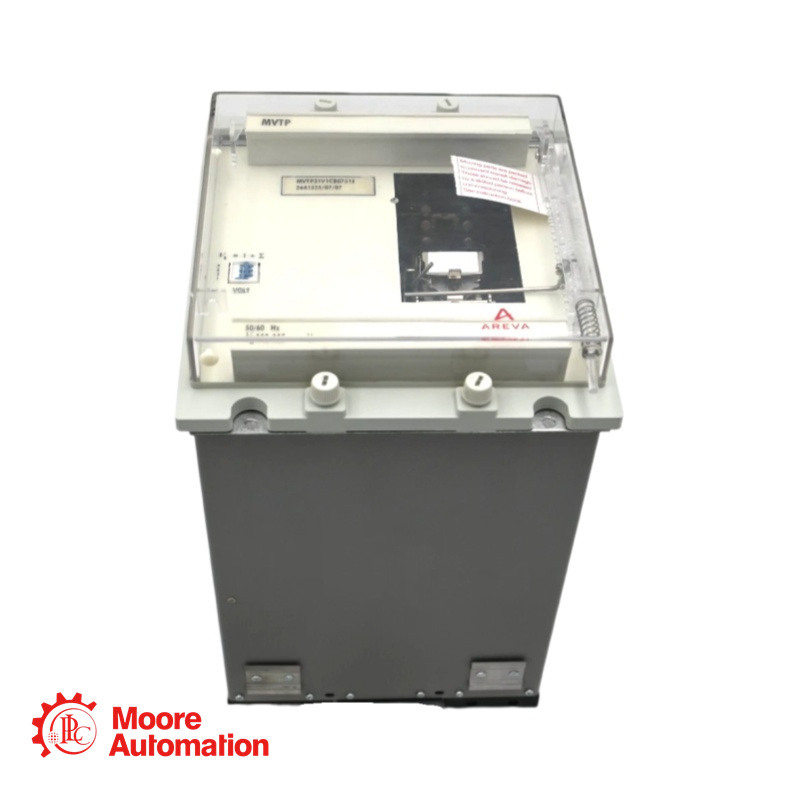

De MVTP31V1CB0751E Dit is een driefasig busdraadbewakingsrelais van het type MVTP 31, gefabriceerd door GE Grid Solutions. Het is een bewakingsapparaat dat wordt gebruikt om de integriteit van busbar- en beperkte aardfoutbeveiligingssystemen te waarborgen in busbarbeveiligingstoepassingen met hoge impedantie. MVTP31V1CB0751E Zorg voor continue bewaking van de busdraden in hoogohmige typen.beveiligingsschema's, die zowel onderbroken busdraden als onderbroken circuits detecteren.stroomtransformatoren. Bij aardfoutbeveiligingssystemen wordt het eenfasige relais gebruikt. MVTP-relais hebben een instelbereik van 1-16 V, dat wordt ingesteld met behulp van DIL-schakelaars op het voorpaneel. Relais zijn geschikt voor een continue belasting van 600 V rms en hebben geen externe componenten.
vereist. De wisselspanning wordt continu gecontroleerd en wanneer deze het vooraf ingestelde niveau van de stekker overschrijdt, wordt het uitgangsrelais na een vertraging van drie of tien seconden geactiveerd.
De handmatige resetcontacten van het uitgangsrelais zijn normaal gesproken aangesloten op de busdraden.
de busbarbeveiliging, waardoor het busbarbeveiligingsrelais kortgesloten wordt en
De beveiliging van de betreffende zone is niet actief. Op hetzelfde uitgangsrelais bevinden zich handmatig te resetten contacten voor alarmdoeleinden. De werking van het relais wordt aangegeven door een handmatig te resetten mechanisch vlaggetje.

MVTP31V1CB0751E Alternatieve namen

MVTP31V1CB0751E Veelgestelde vragen

Wat is de primaire functie van de MVTP31V1CB0751E relais?

De MVTP31 is een railbewakingsrelais dat wordt gebruikt in beveiligingssystemen met hoge impedantie. Het bewaakt continu de rails en de hoofdstroomtransformatoren op onderbrekingen, waardoor de integriteit en beschikbaarheid van het beveiligingssysteem worden gewaarborgd.

Wat is het instelbereik van de spanning? MVTP31V1CB0751E?

Het relais heeft een instelbereik van 1 tot 16 V rms, instelbaar in stappen van 1 V met behulp van DIL-schakelaars op het voorpaneel.

Wat is de thermische classificatie van de MVTP31V1CB0751E relais?

Het relais is geschikt voor een continue belasting van 600 V rms per fase op alle drie de fasen tegelijk. Het kan een belasting van 2 kV rms per fase gedurende 3 seconden op alle drie de fasen tegelijk weerstaan.

Welke vertragingen in de rijtijden zijn er beschikbaar?

De inschakelvertraging is vastgesteld op 3 of 10 seconden, naar keuze te selecteren op basis van de configuratie.

Doet de MVTP31V1CB0751E Zijn externe weerstanden nodig?

Nee. Het MVTP-relais heeft geen externe componenten of weerstanden nodig, wat de installatie vereenvoudigt en de benodigde paneelruimte vermindert.
