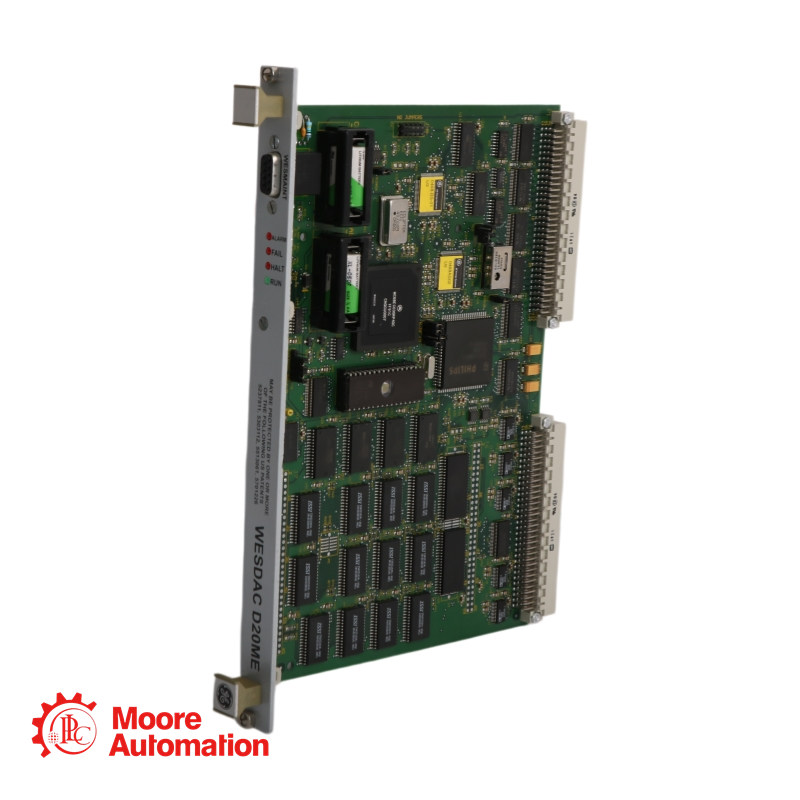

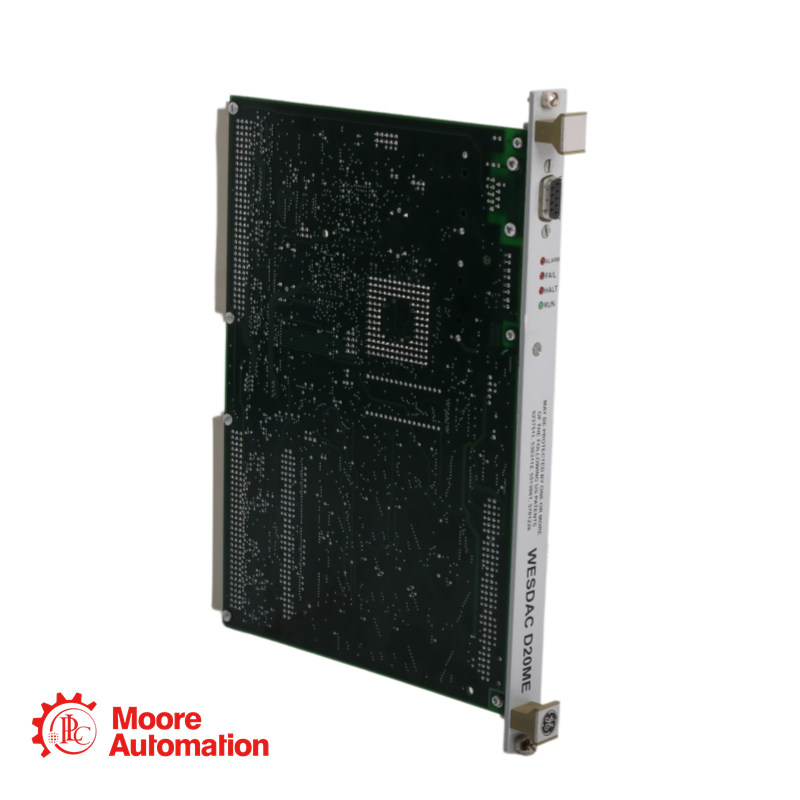

GE WESDAC D20 ME CPU-kaart

D20 ME

Overzicht

Specificaties

De D20ME is de zesde generatie hoofdprocessor voor het D20-platform. Deze 32-bits hoofdprocessormodule verzorgt de gegevensverzameling en -overdracht naar hostcomputers, voert lokale automatiseringsalgoritmen uit en beheert I/O- en apparaatgegevens in de systeemdatabase.

Processor en geheugen
CPU-architectuur: 32-bits microprocessor
Flash-applicatiegeheugen: 2 MB
SRAM: 1,5 MB
NVRAM: 512 KB
BootROM: 1 MB
Klok: TCXO (Temperatuurgecompenseerde kristaloscillator) met een resolutie van 1,0 ms, nauwkeurig tot ±2 ppm
Communicatiepoorten
Seriële poorten: 7 x RS-232/485
Onderhoudspoort: 1 x RS-232 (speciaal daarvoor bestemd)

D20 ME

Vraag

Antwoord

Hoeveel apparaten kan ik rechtstreeks op de D20ME aansluiten?

De printplaat zelf beschikt over 7 seriële poorten (RS-232/485) voor directe verbindingen met IED's. Daarnaast heeft hij 2 speciale D.20 Link-poorten voor aansluiting op racks met gedistribueerde I/O-modules, die kunnen communiceren met honderden veldpunten (TI's, TO's, enz.).

Ondersteunt de D20ME II Ethernet-communicatie?

De standaard D20 ME heeft geen ingebouwde Ethernet-poort, maar is wel "Wireless Ethernet Ready" via PPP. Voor native 10/100 Ethernet-connectiviteit kan het D20-hoofdchassis worden uitgebreid met de optionele D20EME Ethernet/geheugenkaart.

Wat gebeurt er bij een stroomstoring? Blijven de gegevens dan bewaard?

De D20 ME is uitgerust met 512 KB NVRAM (niet-vluchtig RAM). Dit geheugen bewaart belangrijke gegevens (zoals configuratie- en opgeslagen waarden), zelfs bij stroomuitval.

Is de D20 ME geschikt voor zware omstandigheden?

Ja. Het is specifiek ontworpen voor elektrische onderstations.
