H7506 Hima Bus Terminal

Neem hieronder contact op voor de beste prijs.
Contact-- Frida
E-mail --sales5@mooreplc.com
Mobiel (WhatsApp) -- +86 15359408275

Beschrijving van H7506

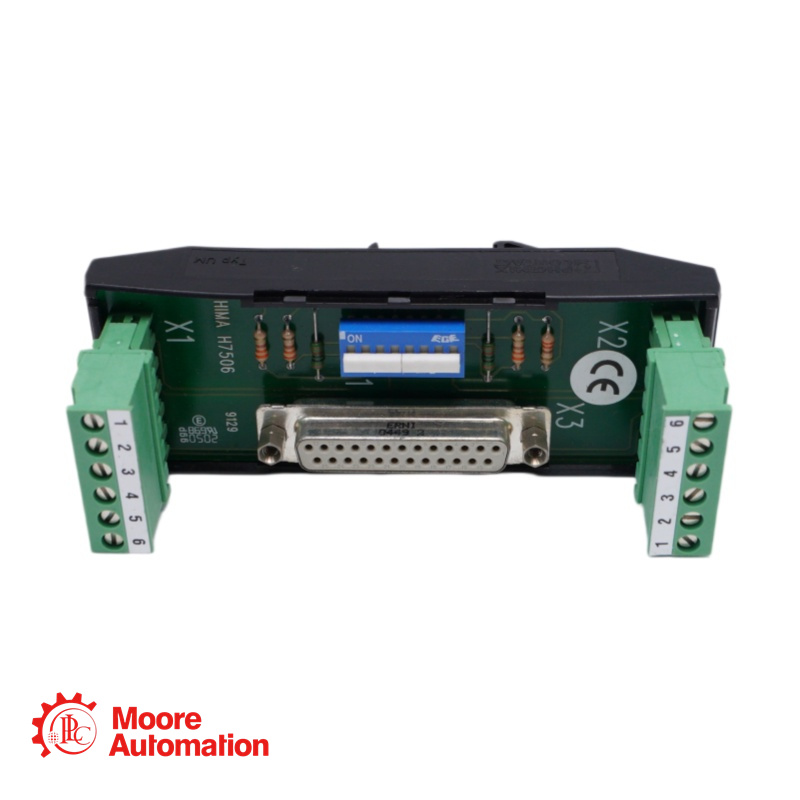

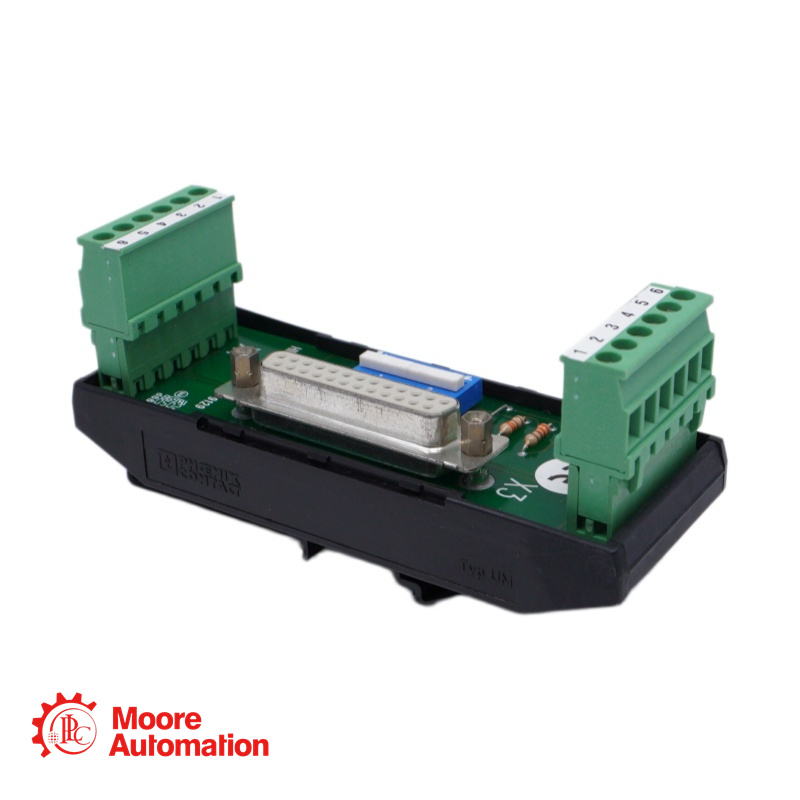

De HIMA H7506 is een busterminal ontworpen voor het installeren van een HIBUS-2 (RS 485) communicatienetwerk. Hij is voorzien van een 25-pins Mini-D-aansluiting voor het aansluiten van individuele apparaten.‑kanaal- of redundante PES-systemen (H41q/H51q) met behulp van de BV 7040- en BV 7046-datakabels. De twee‑De draadbusverbindingen worden gemaakt via twee 6‑poolstekkerklemmen. Twee schakelaars op de aansluiting maken het mogelijk om de busafsluitweerstanden aan beide uiteinden van de twee te activeren.‑draadbus.

Parameter

Type:HIBUS-bushalte‑2 (RS 485)

Connectortype:1x 25‑speld Mini‑D-aansluiting

Compatibele kabels:BV 7040, BV 7046

Bedradingsaansluitingen:2x 6‑paalstekkerklemmen

Draaddoorsnede:Tot 2,5 mm²

Veelgestelde vragen

Waarvoor wordt de H7506 gebruikt?

A: Het wordt gebruikt als busterminal om HIMA PES (H41q/H51q) systemen aan te sluiten op een HIBUS.‑2 (RS 485) netwerk, bijvoorbeeld met een programmeerstation (PADT) dat gebruikmaakt van een PC 485 ISA-kaart.

Zowel de X2 als de Mini zijn geschikt.‑Kan de D-aansluiting gelijktijdig worden gebruikt wanneer de H7506 zich aan het einde van de bus bevindt?

A: Nee. Als de H7506 aan het uiteinde van de twee wordt geplaatst‑De X2-aansluitklem kan niet op de kabelbus worden aangesloten.

Hoe worden de busafsluitweerstanden geactiveerd?

A: Twee schakelaars op de H7506 maken het mogelijk om de afsluitweerstanden aan elk uiteinde van de twee in of uit te schakelen.‑Bedraad de bus indien nodig.

Welk railprofiel is vereist voor de montage?

A: De H7506 wordt bovenop gemonteerd.‑Hoedprofielrail volgens DIN 46277.

Welke draaddikte kan ik gebruiken met de 6?‑paalklemmen?

A: De klemmen accepteren draden tot 2,5 mm.².
