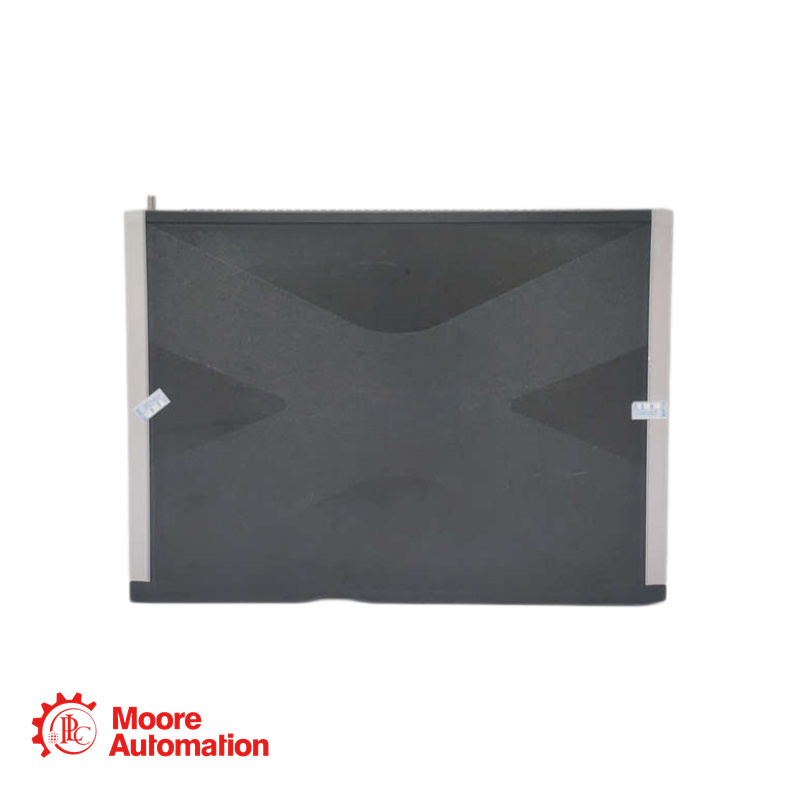

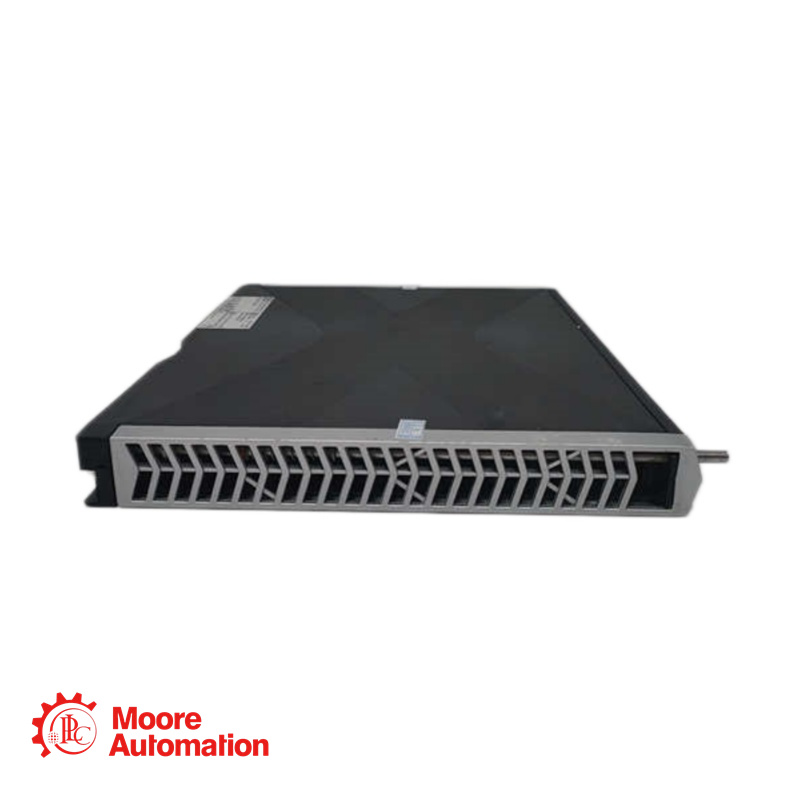

HIMA HIMAX X-AI 32 01 Analoge ingangsmodule

Neem hier contact op!

Verkoop Manager Frida ★★★★★

Beschrijving

• De HIMAX X-AI 32 01 is een analoge ingangsmodule met hoge dichtheid voor het HIMax-veiligheidssysteem. Elk van de 32 kanalen meet de stroom van 0/4...20 mA-zenders en levert een kortsluitvaste voeding voor de zender.

Specificatie

●Voedingsspanning: 24 VDC
●Bedrijfstemperatuur: 0 tot +60 °C
●Opslagtemperatuur: -40 tot +85 °C
●Nominaal bereik: 0/4...20 mA
●Digitale resolutie: 12-bit
●Shuntweerstand voor stroommeting: 200 Ω
●Maximale toegestane stroom via shunt: 50 mA
●Doorslagspanning van de ingang: ≤ 10 VDC
●Aantal zenders geleverd: 32

Sollicitatie

De HIMAX X-AI 32 01 wordt veel gebruikt in:

Procesindustrie: Chemische, petrochemische, farmaceutische industrie

Olie en gas: brand- en gasdetectiesystemen, pijpleidingbewaking, putkopcontrole

Energieopwekking: turbinebesturing, ketelbeveiliging, branderbeheer

Spoorwegen: seinhuisbesturing, overwegbeveiliging, veiligheidssystemen voor rollend materieel

Gebouwautomatisering: Brandmeldsystemen

Veelgestelde vragen voor HIMAX X-AI 32 01

• Vraag 1: Hoeveel voedingen van zenders kunnen tegelijkertijd kortgesloten worden?

A: Er kunnen maximaal 12 zendervoedingen tegelijk kortgesloten worden. Als meer dan 12 voedingen langer dan 3 seconden kortgesloten zijn, wordt de volledige zendervoeding voor de module uitgeschakeld. Als de overbelasting binnen 30 seconden verdwijnt, wordt de voeding automatisch weer ingeschakeld.

• Vraag 2: Wat zijn de standaard drempelwaarden voor open circuit en kortsluiting?

A: Volgens NAMEN-aanbeveling NE 43:
Open circuit (OC-limiet): 3,6 mA (36.000 cijfers) – kanaal-LED gaat uit
Kortsluiting (SC-limiet): 21,3 mA (213.000 cijfers) – kanaal-LED knippert (Knipperend2)
Beide drempelwaarden zijn configureerbaar in SILworX.
