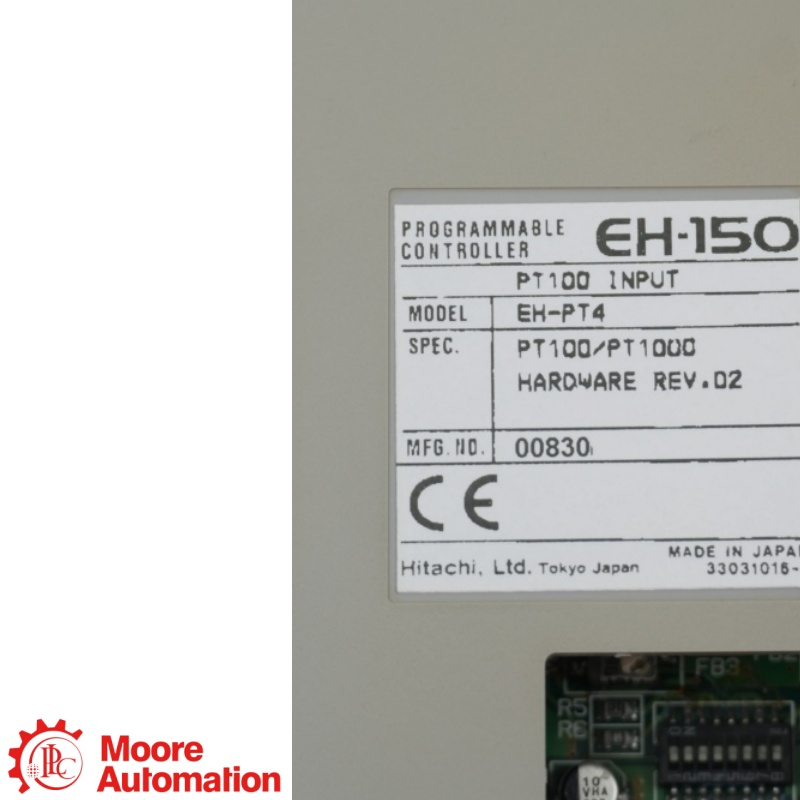

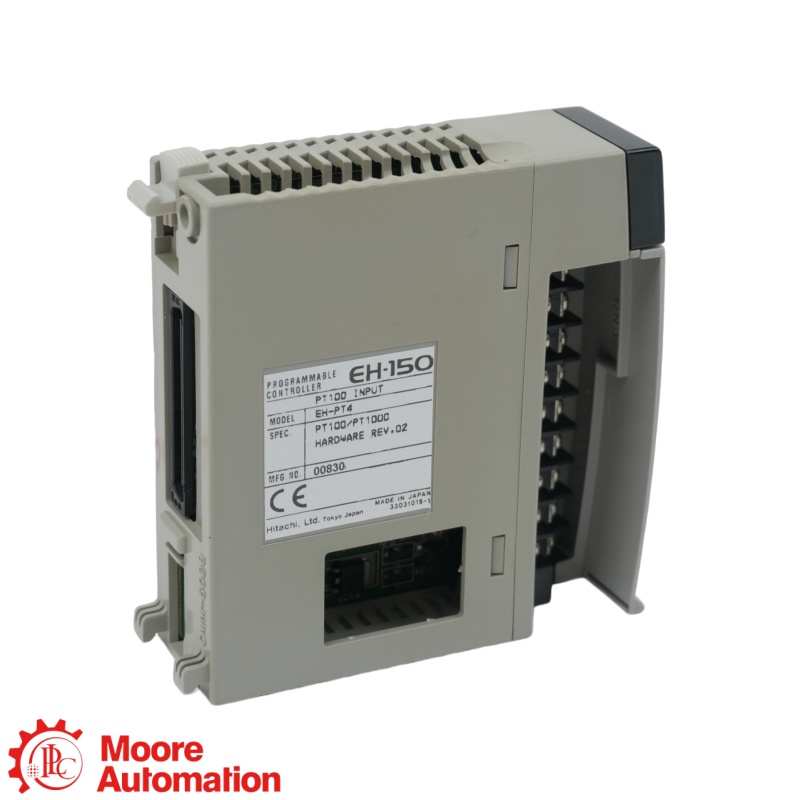

Hitachi EH-PT4 EH-150 4-kanaals RTD-ingangsmodule

EH-PT4 Dit is een vierkanaals RTD-temperatuurinvoermodule voor Hitachi EH-150 of ondersteunde EHV+ PLC-installaties; het zet de weerstand van Pt100- of Pt1000-sensoren om in ondertekende 15-bits invoergegevens voor de controller.

EH-PT4 Ondersteunt Pt100 van -20 tot 40 °C, Pt100 van -50 tot 400 °C en Pt1000 van -50 tot 400 °C, waarbij het geconfigureerde bereik moet overeenkomen met de aangesloten RTD.

Bij 25 °C, EH-PT4 De nauwkeurigheid is gespecificeerd op ±0,1 °C voor Pt100 −20 tot 40 °C, ±0,6 °C voor Pt100 −50 tot 400 °C en ±0,8 °C voor Pt1000 −50 tot 400 °C, waarbij het ongeveer één seconde duurt om alle vier de kanalen om te zetten.

EH-PT4 Vereist een externe voeding van 24 V DC, afgeschermde RTD-bedrading via de verwijderbare M3-schroefklem en een totale draadweerstand van niet meer dan 400 Ω over de vier kanalen.

EH-PT4 De module moet op een compatibele basis- of uitbreidingsbasis worden gemonteerd, en de geïnstalleerde EHV+ of EH-150 hardwareconfiguratie en het PLC-project moeten de module ondersteunen voordat deze in gebruik kan worden genomen.

EH-PT4 Vervang een EH-RTD8 niet zonder technische verificatie, omdat het aantal kanalen, de aansluiting van de terminals, de bereikconfiguratie, de bedrading, de compatibiliteit met de basis en het opgeslagen PLC-project kunnen verschillen.

Voor een EH-PT4 Geef bij uw aanvraag het volledige modelnummer, de hoeveelheid, de aangesloten Pt100- of Pt1000-sensoren, het geselecteerde temperatuurbereik, de basis- en CPU-modellen, de details van de 24 V DC-voeding, het bedradingsschema, de projectversie en de bestemming door.
